Expert Power Control 8210/8211
5.2.1

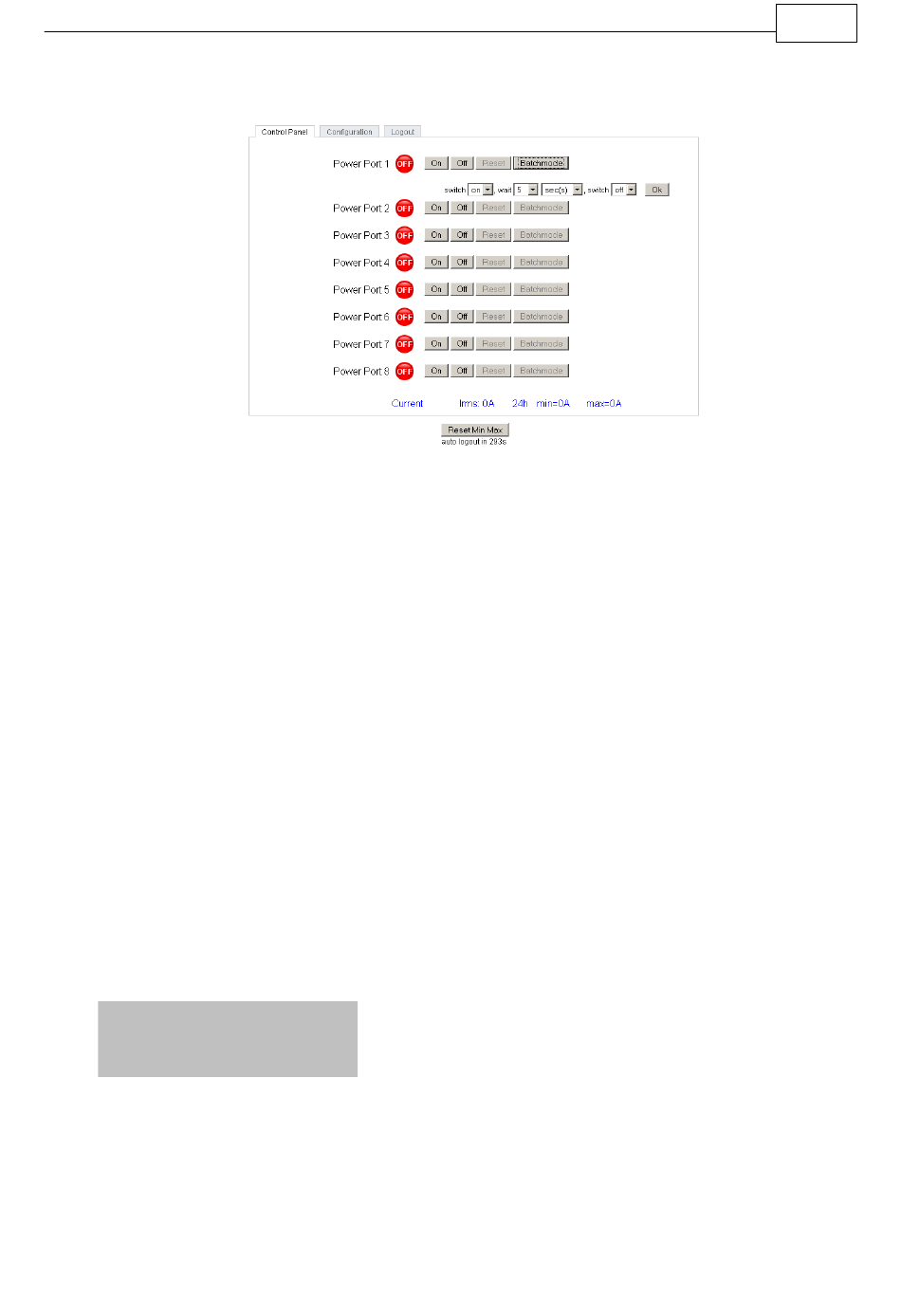

Control Panel
Sie können nun direkt schalten. Der aktuelle Schaltzustand der Power Ports wird optisch dargestellt (rot=ausgeschal-
tet/grün=eingeschaltet).
Im unteren Teil des Switching-Fensters sehen Sie die Anzeige des aktuellen Stroms, sowie des Peakstroms. Wenn Sie einen
Temperatursensor oder einen Hybridsensor angeschlossen haben, sehen Sie die Messwerte des Sensors hier ebenfalls. Die
Messwerte können Sie durch einen Klick auf Reset Min Max zurücksetzen.
5.2.1.1
Reset
Durch Betätigen des Reset-Buttons wird der Schaltausgang des Expert PDU energy 8301 ausgeschaltet und nach 10 Se-
kunden automatisch wieder eingeschaltet.
5.2.1.2
Batchmode
Jeder einzelne Power Port des Expert PDU energy 8301 kann für eine auswählbare Zeitspanne (1-30 Sek. oder 1-30 Min.) in
den Zustand „Switch on" bzw. „Switch off" gesetzt werden. Nach Ablauf der ausgewählten Zeitspanne wird er automatisch in
den vorher festgelegten Zustand geschaltet.
5.3
Bedienung über die serielle Schnittstelle
Alternativ zum Ethernet-Anschluss des Expert PDU energy 8301 gibt es einen seriellen Anschluss, über den die Power
Ports geschaltet werden können. Sie benötigen dazu ein Terminalprogramm wie beispielsweise das von Windows kostenlos
mitgelieferte HyperTerminal (zu finden unter Programme -> Zubehör -> Kommunikation).
Verbinden Sie zunächst Ihren PC und den Expert PDU energy 8301 mit dem RS232-PS2 Adapterkabel. Verbinden Sie an-
schließend das Gerät mit dem Stromnetz und schalten Sie ihn ein.
Sie können mit Ihrem Terminalprogramm eine Verbindung zum Expert PDU energy 8301 aufbauen, sobald die Status-LED
grün leuchtet. Wählen Sie den COM-Port aus, an dem der Expert PDU energy 8301 angeschlossen ist und stellen Sie fol-
gende Werte für den seriellen Anschluss ein:
Bits pro Sekunde:
Datenbits
Parität
Stoppbits
Flusssteuerung
Wenn Sie nicht HyperTerminal benutzen, achten Sie bitte darauf, dass Ihre Terminal-Anwendung VT100-Kommandos
unterstützt.
Ist die Verbindung erfolgreich meldet sich der Expert PDU energy 8301 wie in der unten stehenden Abbildung. Drücken Sie
ENTER für den Login.
115200
8
keine
1
keine
21
Bedienung
