Verwandte Anleitungen für Gude Expert Power Control NET IEC
Inhaltszusammenfassung für Gude Expert Power Control NET IEC

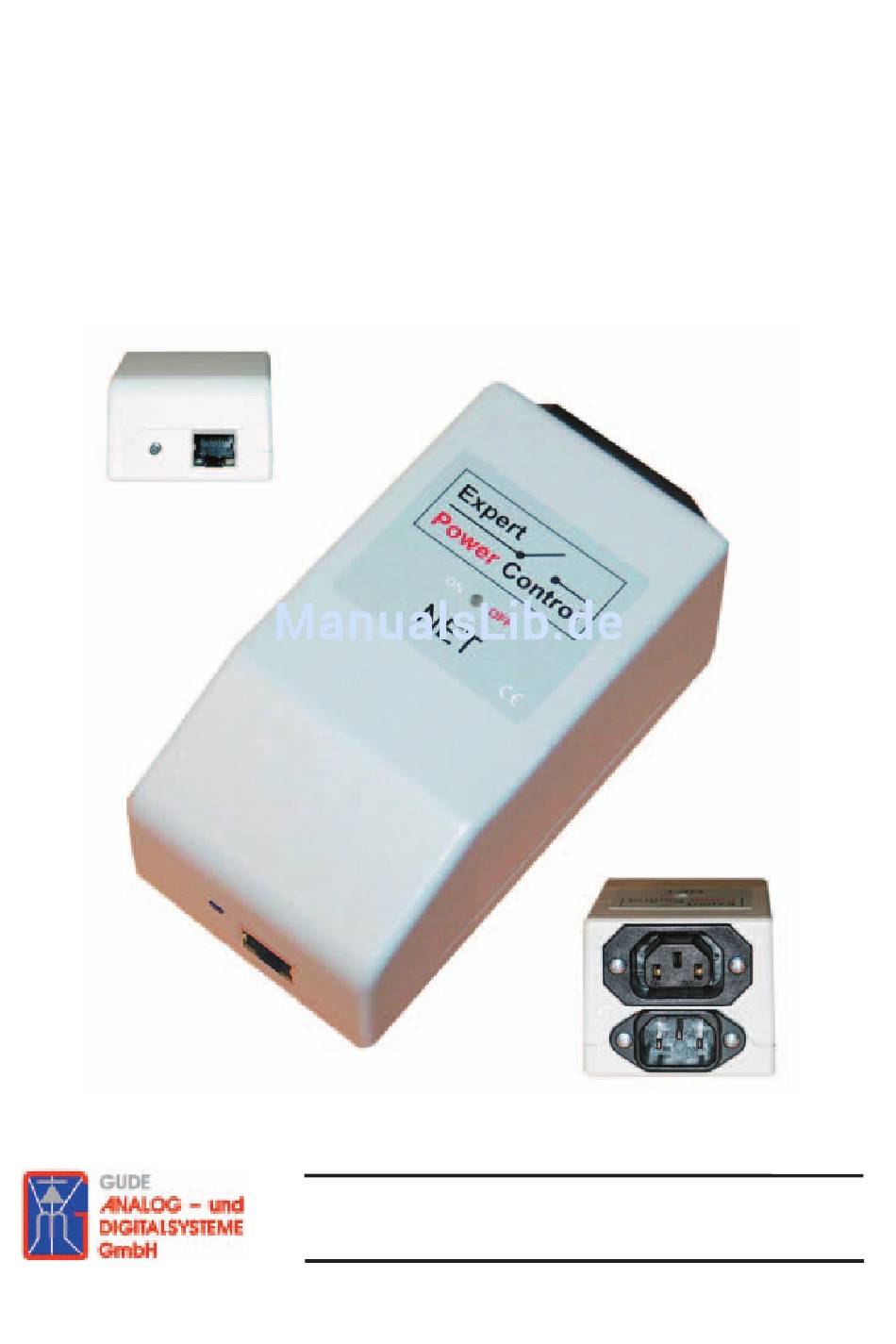

- Seite 1 Expert Power Control NET IEC Die schaltbare Steckdose für TCP/IP-Netzwerke Anleitung...
- Seite 2 Anleitung Expert Power Control NET IEC © 2008 Gude Analog- und Digitalsysteme Rev. 2...
-
Seite 3: Inhaltsverzeichnis
3.4 IP Access Control List 3.5 SNMP 3.6 Syslog 4. Bedienung 4.1 Bedienung am Gerät 4.2 Bedienung über das Webinterface 4.2.1 Switching 4.2.2 Batchmode 5. Geräteeigenschaften 5.1 Bootloader-Modus 5.2 Firmware-Update 5.3 Werkszustand 5.4 Technische Daten 6. Support Expert Power Control NET IEC... -
Seite 4: Sicherheitserklärung
Das Gerät ist kein Spielzeug. Es darf nicht im Zugriffsbereich von Kindern aufbewahrt oder betrieben werden. Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/- tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Bitte recyclen Sie das Verpackungsmaterial. Expert Power Control NET IEC... - Seite 5 Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht durch die Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserem Support in Verbindung. Expert Power Control NET IEC...
-
Seite 6: Beschreibung
1. Description Der Expert Power Control NET IEC (EPC NET IEC)ermöglicht das An- und Ausschalten von elektrischen Geräten über ein TCP/IP-Netzwerk oder eine serielle Verbindung. Das Gerät ist durch seine kompakte Bauform für den Einsatz, auch an unzu- gänglichen Orten geeignet. -
Seite 7: Anschluss Und Inbetriebnahme
Die Status-LED (a) zeigt Ihnen verschiedene Zustände direkt am Gerät an: • rot: Der Power Port ist deaktiviert • grün: Der Power Port ist aktiviert regelmäßig blinkend: Das Gerät befindet sich im Boot- • loader-Modus. Expert Power Control NET IEC... -
Seite 8: Configuration
3.2 Netzwerkkonfiguration per Software Zur Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware- Updates einspielen und den EPC NET IEC auf die Werksein- stellungen zurücksetzen (siehe 5.3). -
Seite 9: Konfiguration Per Webinterface
All Devices. Die neue Netzwerkkonfigurati- on wird jetzt angezeigt. 3.3 Konfiguration per Webinterface Rufen Sie das Webinterface des EPC NET IEC wie folgt auf: Figure 4 LOGIN http://“IP-Adresse des EPC NET IEC“/ und loggen Sie sich ein. Expert Power Control NET IEC... - Seite 10 Hier kann eine Verzögerung des Power Ports festgelegt wer- den, wenn der Power Port durch Einschalten des EPC NET IEC geschaltet werden soll. Die Verzögerung kann bis zu 8191 Sekunden dauern. Das entspricht ungefähr zwei Stunden und 20 Minuten Expert Power Control NET IEC...
- Seite 11 Legen Sie hier fest ob der EPC NET IEC die TCP/IP- Einstellungen direkt von Ihrem DHCP-Server beziehen soll. Bei aktivierter Funktion wird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend wird bei diesem die TCP/IP-Einstellung angefordert. Expert Power Control NET IEC...
- Seite 12 Abb. 7: Configuration - IP ACL ACL finden Sie im Kapitel 3.4. Bitte beachten Sie, dass bei aktivierter IP-Zugriffskontrolle DHCP und SNMP nur dann funktionieren, wenn die entspre- chenden Server und Clients in der IP Access Control List eingetragen sind. Expert Power Control NET IEC...
- Seite 13 Bootloader-Modus des EPC NET IEC und deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Alle Änderungen werden erst nach Neustart der Firmware wirksam. Aktivieren Sie dazu den Bootloader-Modus und deaktivieren Sie ihn anschließend wieder. Configuration - SNMP Expert Power Control NET IEC...
- Seite 14 Liste aufgeführten ,Empfänger versenden soll. Ge- ben Sie dazu die IP Addresse und ggf. den HTTP-Port des Empfän- gers ein, z.B.: 192.168.0.2:8000 Trap Version Hier können Sie für die SNMP- Abb. 10: Configuration - SNMP- Traps Expert Power Control NET IEC...
- Seite 15 Sie im Kapitel 3.5. Nutzen Sie die SNMP-Einstellungen nur, wenn Ihr Netzwerk dafür ausgelegt ist. Weitere Informationen zu den SNMP- Einstellungen des EPC NET IEC erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/ wiki. Configuration - Syslog Enable Syslog Hier können Sie einstellen, ob die Syslog-Informationen über...
-
Seite 16: Ip Access Control List
Zustandsänderungen (Schreibzugriff) die community private mitsenden. Die SNMP-communities sind Lese- bzw. Schreib- passwörter. Bei den SNMP Versionen v1 und v2c werden die communities unverschlüsselt im Netzwerk übertragen, können innerhalb dieser Kollisionsdomäne also leicht mit IP-Sniffern abgehört werden. Expert Power Control NET IEC... - Seite 17 SNMP-Traps SNMP-Traps sind Systemmeldungen die über das SNMP Proto- koll an verschiedene Empfänger gesendet werden. Bei folgenden Ereignissen werden SNMP-Traps ausgelöst: - Schalten der Power Ports Die Einstellmöglichkeiten für SNMP finden Sie im Kapitel 3.3. Expert Power Control NET IEC...
-
Seite 18: Syslog
Freeware-Programme auf dem Markt. Die Syslog Nachrichten werden bei folgenden Ereignissen gesendet: - Einschalten - Ein- bzw. Auschalten von Syslog in der Konfiguration - Schalten des Power Port Die Einstellmöglichkeiten für Syslog finden Sie im Kapitel 3.3. Expert Power Control NET IEC... -
Seite 19: Bedienung
Sie sehen den Schaltzustand des Power Ports des EPC NET IEC (rot=ausgeschaltet/grün=eingeschaltet). Abb. 13: LOGIN Fenster 4.2.1 Switching Sie können nun den Power Port direkt schalten. Der aktuelle Schaltzustand des jeweiligen Power Ports wird optisch darge- stellt (rot=ausgeschaltet/grün=eingeschaltet). Expert Power Control NET IEC... -
Seite 20: Batchmode
Zeitspanne wird er automatisch in den vorher festgeleg- ten Zustand geschaltet. Optional kann das Gerät auch über ein Perl-Script oder externe Programme wie wget geschaltet werden. Mehr Informationen dazu finden Sie im Internet unter www.gude.info/wiki. Expert Power Control NET IEC... -
Seite 21: Geräteeigenschaften
Feld den EPC NET IEC. Klicken Sie dann auf Program Device Firmware Update und geben Sie den Ort der neuen Firmware an. Bitte beachten Sie, dass die aktuelle Version der Firmware und des Programms GBL_Conf.exe auf www.gude.info zum Down- load bereit stehen. Expert Power Control NET IEC... -
Seite 22: Werkszustand
Nach Neustart: ausgeschaltet - Aktivieren Sie dazu den Bootloader-Modus des Geräts - Wählen Sie es in der Software GBL_Conf.exe aus - Wählen Sie nun: Program Device Reset to Fab Settings - Deaktivieren Sie nun den den Bootloader-Modus Expert Power Control NET IEC... -
Seite 23: Technische Daten
120 mm x 64 mm x 55 mm (L x H x W) Gewicht: ca. 0,5 kg 6. Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des EPC NET IEC wenden Sie sich bitte an unser Support-Team. - Seite 24 / hereby declares that the following products erklärt hiermit, dass die Produkte Product name Produktkennzeichnung / -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Expert Power Control NET Expert Power Control NET IEC Expert Power Control NET 4x /and und/ Expert Power Control NET 8x Expert Power Control NET 2x6...
- Seite 25 KONTAKT Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Tel.: +49-221-912 90 97 Fax: +49-221-912 90 98 E-Mail: mail@Gude.info Web: www.Gude.info...
