8. Geräteansichten
8.1 Vierquadranten-Netzgerät TOE 7621

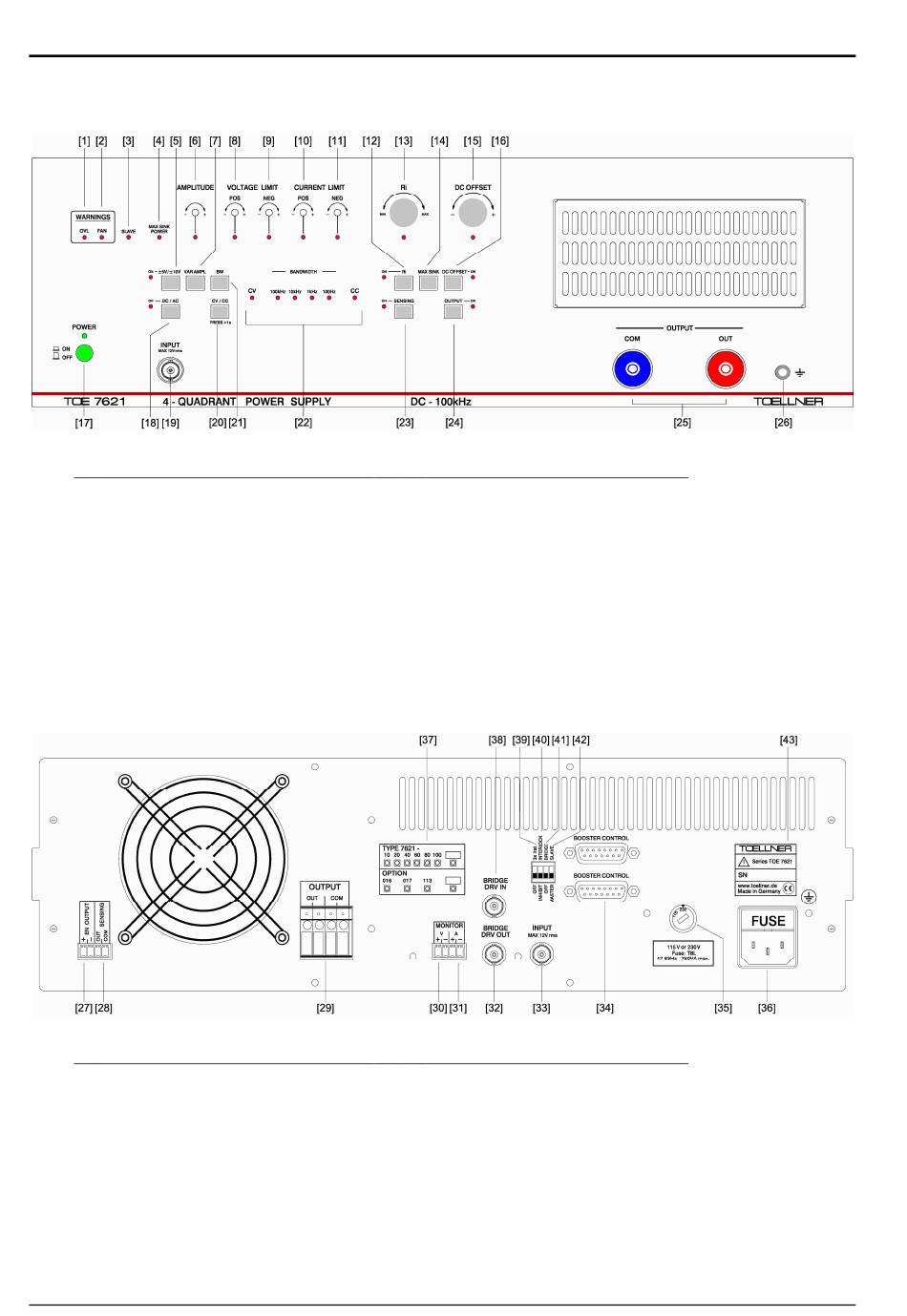

Frontplattenansicht des Vierquadranten-Netzgerätes TOE 7621
[1] LED OVL
[2] LED FAN
[3] LED SLAVE
[4] LED MAX SINK POWER
[5] Taste ±5V/±10V
[6] Stellglied VAR AMPL
[7] Taste VAR AMPL
[8] Stellglied VOLTAGE LIMIT POS
[9] Stellglied VOLTAGE LIMIT NEG
[10] Stellglied CURRENT LIMIT POS
[11] Stellglied CURRENT LIMIT NEG
[12] Taste Ri
[13] Steller Ri
Rückwandansicht des Vierquadranten-Netzgerätes TOE 7621
[27] Anschluss EN OUTPUT
[28] Anschluss SENSING
[29] Anschluss OUTPUT
[30] Anschluss MONITOR V
[31] Anschluss MONITOR I
[32] Ausgangsbuchse BRIDGE DRV OUT
[33] Signal-Eingangsbuchse INPUT
[34] Buchsen BOOSTER CONTROL
[35] Netzspannungs-Wahlschalter
32
Kapitel 8 – Geräteansichten
[14] Taste MAX SINK
[15] Steller DC OFFSET
[16] Taste DC OFFSET
[17] Netzschalter mit LED POWER
[18] Taste DC/AC
[19] Signal-Eingangsbuchse INPUT
[20] Taste CV/CC
[21] Taste BW (Bandwidth)
[22] Anzeigefeld BANDWIDTH
[23] Taste SENSING
[24] Taste OUTPUT
[25] Ausgangsklemmen OUTPUT
[26] Erdungsbuchse
[36] Netzeingangsstecker mit Netzsicherung
[37] Variantenfeld
[38] Eingangsbuchse BRIDGE DRV IN
[39] Schalter 3x Irat
[40] Schalter INHIBIT/INTERLOCK
[41] Schalter BRIDGE
[42] Schalter MASTER/SLAVE
[43] Typenschild
