Das Eingangssignal wird ausschließlich an den Eingang INPUT [19],[33] des Master-Gerätes
angeschlossen.
Zur Steigerung der Ausgangsleistung lassen sich Parallel-und Brückenschaltung in
Verbunden einer geraden Anzahl von Geräten gleicher Spannungsausführung kombinieren.
Hierbei werden Master und Empfänger einer Brückenschaltung jeweils für sich als Master-
Geräte einer Parallelschaltung um Slave-Geräte erweitert.
Slave
Master
Bridge
Slave

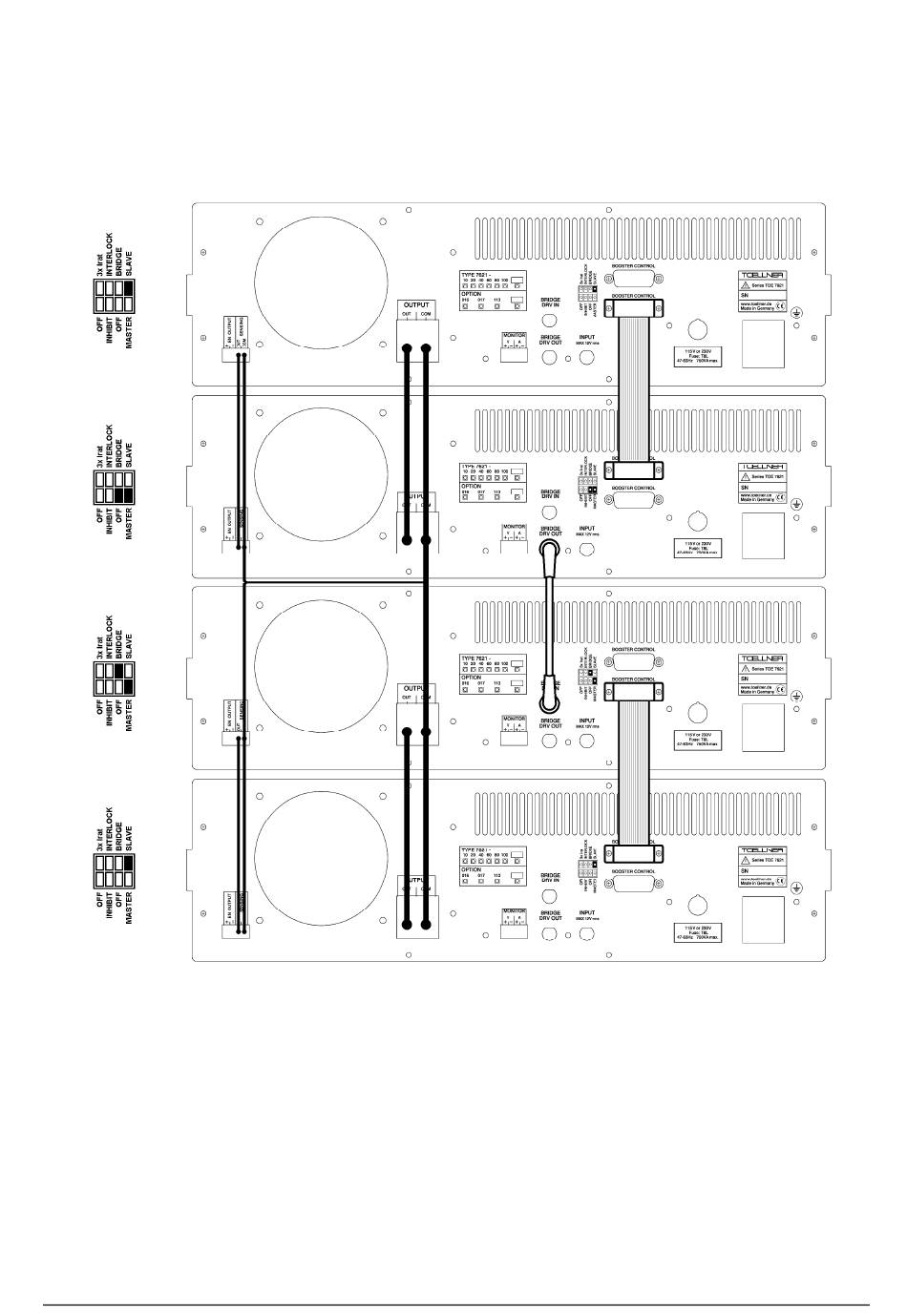

Beschaltung und Einstellung einer Brückenschaltung aus 4 Geräten
Die Art der Beschaltung ist aus dem gezeigten Beispiel einer Kombination aus vier Geräten
ersichtlich. Die notwendigen Mittel zum Aufbau einer Brückenschaltung (ohne Vierleiter-
Betrieb) sind als Zubehör erhältlich und werden zur bevorzugten Verwendung empfohlen:
— 1x TOE 7620/101 Verbindungssatz für Brückenschaltung,
— 2x TOE 7620/102 Parallelschaltsatz für 2x TOE 7621.
Die Eingänge SENSING [28] werden wie gezeigt angeschlossen. Die Anschlüsse
SENSING OUT sind dabei den Geräte-gleichen Ausgängen OUTPUT OUT [29] zugeordnet.
Ohne Vierleiter-Betrieb kann die Beschaltung der Sensing-Eingänge entfallen.
TOELLNER Electronic Instrumente GmbH
Kapitel 5 – Brückenschaltung
23
