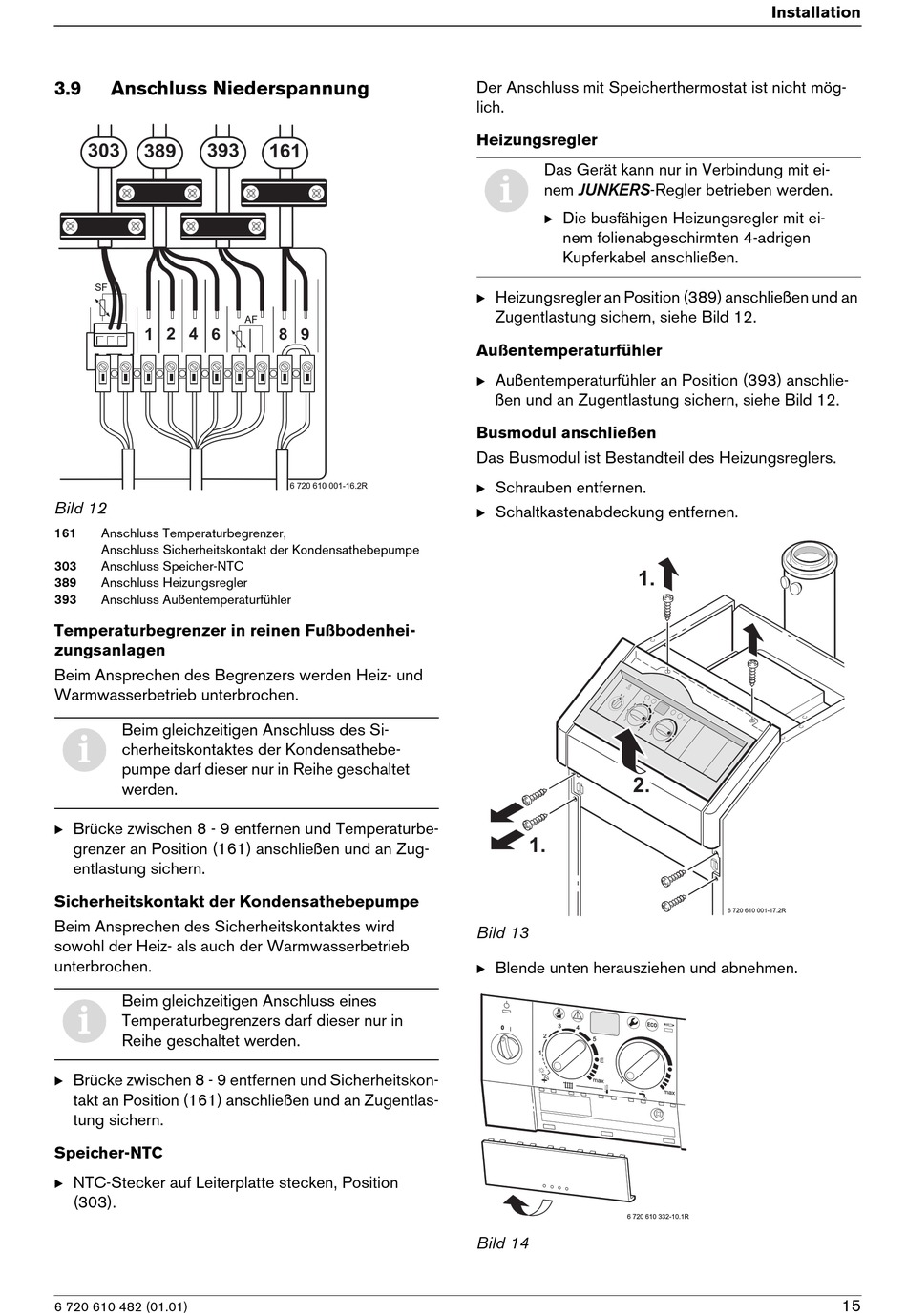

3.9
Anschluss Niederspannung
303
393
389
SF
1
2 4 6
Bild 12
161
Anschluss Temperaturbegrenzer,
Anschluss Sicherheitskontakt der Kondensathebepumpe
303
Anschluss Speicher-NTC
389
Anschluss Heizungsregler
393
Anschluss Außentemperaturfühler
Temperaturbegrenzer in reinen Fußbodenhei-
zungsanlagen
Beim Ansprechen des Begrenzers werden Heiz- und
Warmwasserbetrieb unterbrochen.
Beim gleichzeitigen Anschluss des Si-
i
cherheitskontaktes der Kondensathebe-
pumpe darf dieser nur in Reihe geschaltet
werden.
B Brücke zwischen 8 - 9 entfernen und Temperaturbe-
grenzer an Position (161) anschließen und an Zug-
entlastung sichern.
Sicherheitskontakt der Kondensathebepumpe
Beim Ansprechen des Sicherheitskontaktes wird
sowohl der Heiz- als auch der Warmwasserbetrieb
unterbrochen.
Beim gleichzeitigen Anschluss eines
i
Temperaturbegrenzers darf dieser nur in
Reihe geschaltet werden.
B Brücke zwischen 8 - 9 entfernen und Sicherheitskon-
takt an Position (161) anschließen und an Zugentlas-
tung sichern.
Speicher-NTC
B NTC-Stecker auf Leiterplatte stecken, Position
(303).
