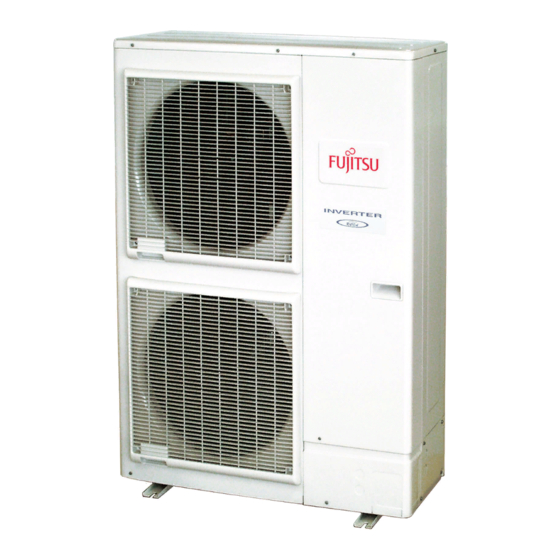

Fujitsu Waterstage WOYG112LCTA Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Waterstage WOYG112LCTA:
- Installations- und inbetriebnahmeanweisung (80 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wärmepumpe Luft-/Wasser
Splitausführung 1 service
Außeneinheit
WOYG112LCTA
WOYG140LCTA
WOYK112LCTA
WOYK140LCTA
WOYK160LCTA
Hydraulikmodul
WSYG140DG6
WSYK160DG9
Document n° 1765-1 ~ 31/08/2015
FR
EN
IT
NL
Installations-
Inbetriebnahmeanweisung
für den Fachmann
vom Benutzer für spätere
Einsichtsnahme zu verwahren.
Fujitsu General
(Euro) GmbH
Werftstrasse 20
40549 Düsseldorf - Germany
Änderungen der technischen Daten ohne
Vorankündig und behalten wir uns vor.
Vertraglich nicht bindendes Dokument.
DE
und
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fujitsu Waterstage WOYG112LCTA
Inhaltszusammenfassung für Fujitsu Waterstage WOYG112LCTA
- Seite 1 WOYK112LCTA WOYK140LCTA WOYK160LCTA Installations- Inbetriebnahmeanweisung für den Fachmann vom Benutzer für spätere Einsichtsnahme zu verwahren. Fujitsu General (Euro) GmbH Werftstrasse 20 40549 Düsseldorf - Germany Änderungen der technischen Daten ohne Vorankündig und behalten wir uns vor. Vertraglich nicht bindendes Dokument.
-
Seite 2: Inhaltsverzeichnis
Wärmepumpe Luft-/Wasser, Splitausführung 1 service " Dieses Gerät kann nur von einem Fachmann installiert werden, der die nötge Ausbildung und Berechtigung zur Arbeit mit Kühlflüssigkeiten hat. Inhaltsverzeichnis Beschreibung des Gerätes ......4 Verpackung . - Seite 3 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Regelung ........36 Benutzer-Platine, Raumtemperaturregler (option) und Parametrieren der Regelung .
-
Seite 4: Beschreibung Des Gerätes
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Packstückentsprechungstabelle Wärmepumpe Außeneinheit Hydraulikmodul Bezeichnung Modell Modell Waterstage High Power 112 einphasig WOYG112LCTA WSYG140DG6 Waterstage High Power 140 einphasig WOYG140LCTA Waterstage High Power 112 drehstrom WOYK112LCTA Waterstage High Power 140 drehstrom WOYK140LCTA WSYK160DG9 Waterstage High Power 160 drehstrom WOYK160LCTA Zubehör Anwendungsbereich... -
Seite 5: Technische Daten
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Technische Daten Bezeichnung Modell Waterstage High Power Bezeichnung Modell alféa excellia einphasig einphasig drehstrom drehstrom drehstrom einphasig einphasig drehstrom drehstrom drehstrom Nennleistungen (Außentemperatur / Vorlauftemperatur) Nennleistungen (Außentemperatur / Vorlauftemperatur) Heizleistung Heizleistung +7 °C / +35 °C - Fußbodenheizung 10,80 13,50 10,80... - Seite 6 Wärmepumpe Luft-/Wasser, Splitausführung 1 service " Außeneinheit, modell High Power Luft 112 und 140 einphasig Auslauföffnung (Ø 20) Bohrungen Ø 10) Unterseitensicht Luft 1290 Luft Vorderansicht Seitenansicht Draufsicht Luft " Außeneinheit, modell High Power 112, 140 und 160 drehstrom Auslauföffnung (ø 20) 4 bohrungen (ø...
- Seite 7 Wärmepumpe Luft-/Wasser, Splitausführung 1 service " Hydraulikmodul Vorlauf Rücklauf ø M 26x34 ø M 26x34 Vorderansicht Seitenansicht Abbildung 3 - Abmessungen in mm Installations und Inbetriebnahmeanweisung "1765 - DE" - 7 -...
- Seite 8 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Außenfühler QAC34 Variabler Druck 1 mbar = 10 mmCE = 100 Pa 43907 10000 2490 1000 ° C m /h Rücklauffühler Wärmepumpe Vorlaufanlegefühler Wärmepumpe Konstanter Druck 32500 1 mbar = 10 mmCE = 100 Pa 30000 27500 25000...
-
Seite 9: Bezeichnung
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Bezeichnung " Modell High Power 112 und 140 einphasig " Modell High Power 112, 140 und 160 drehstrom WO*K1**LCT Bildtext : 1 - Hochleistungsventilator mit niedrigem Schallpegel. 2 - DC-Ventilatormotor mit variabler Drehzahl "Inverter". 3 - "Inverter"-Steuermodul. 4 - Pump-down-Schalter (Abpumpen) und Anzeigediode. -
Seite 10: Funktionsprinzip
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Bildtext : 1 - Schaltkasten. 2 - Regler / Benutzer-Platine. 3 - Ein-/Ausschalter. 4 - Heizungsumwälzpume. 5 - Heizungsvorlauf. 6 - Kühlanschluss "Gas". 7 - Kühlanschluss "Flüssigkeit". 8 - Heizungsrücklauf. 9 - Entleerungshahn. 10 - Sicherheitsventil. 11 - Manometer. - Seite 11 Wärmepumpe Luft-/Wasser, Splitausführung 1 service • Funktionsweise des Warmwassers Zwei Warmwassertemperaturen können parametriert Wenn der mit dem Stromlieferanten abgeschlossene werden: Komforttemperatur (Leitung 1610 zu 55 °C) Vertrag Tag-/Nachstromtarife aufweist, werden die und reduzierte Temperatur (Leitung 1612 zu 40 °C). elektrischen Heizwiderstände von dem Tarif des Lieferanten gesteuert und die Komforttemperatur kann Das Standardprogramm für TWW (Zeilen 560, 561 und nur nachts erreicht werden.
-
Seite 12: Anlage
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2 Anlage 2.2.3 Einschluss der Kühlkreisläufe Vorschriftsmäßige Bedingungen für Installation und Instandhaltung Alle Kühlkreisläufe sind gegen Verschmutzung durch Staub und Feuchtigkeit anfällig. Sollten solche Schadstoffe Installation Instandhaltung Geräts in den Kühlkreis eindringen, können sie dazu beitragen, müssen einem zugelassenen Fachmann gemäß... -
Seite 13: Installation Der Außeneinheit
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Installation der Außeneinheit • Die Außeneinheit hält Witterungseinflüssen stand, man sollte es jedoch vermeiden, sie an einem Ort 2.4.1 Vorsichtsmaßnahmen bei der Installation aufzustellen, an dem sie Schmutz oder viel rieselndem Wasser ausgesetzt ist (zum Beispiel unter einer "... -
Seite 14: Aufstellen Der Außeneinheit
Wärmepumpe Luft-/Wasser, Splitausführung 1 service • Das Gerät darf die Nachbarschaft oder Benutzer nicht stören (Schallpegel, entstehende Zugluft, niedrige Temperatur der Blasluft mit Gefriergefahr von Pflanzen auf dem Verlauf). • Die Fläche auf welcher das Gerät aufgestellt wird muss: - undurchlässig (Erde, Kieselschicht usw.), - sie muss dem Gewicht standhalten, - sie muss ein sicheres Befestigen erlauben und - darf keine Schwingungen auf das Haus übertragen... -
Seite 15: Installation Des Hydraulikmoduls
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Installation des Hydraulikmoduls 2.5.1 Vorsichtsmaßnahmen bei der Installation 2.5.2 Aufstellen des Hydraulikmoduls - Die Konsole sorgfältig (4 Schrauben und Dübel) • Der Raum, in dem das Gerät betrieben wird, muss den auf einer flachen und tragfähigen Wand (keine einschlägigen Vorschriften entsprechen. -
Seite 16: Kühlanschlüsse
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Kühlanschlüsse • Lötungen auf dem Kühlkreislauf (falls erforderlich) " Dieses Gerät verwendet das Kältemittel R410A. Die Gesetzgebung zur Handhabung von Kältemitteln - Silberlöten (min. 40 % empfohlen). muss eingehalten werden. - Löten nur unter trockenem Stickstoffinnenfluss. 2.6.1 Regeln und Vorsichtsmaßnahmen •... -
Seite 17: Zugang Zu Den Kühlanschlüssen Des Hydraulikmoduls
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.6.3 Zugang zu den Kühlanschlüssen des Hydraulikmoduls - Die Vorderseite abnehmen (2 Schrauben A). - Die linke Seite abnehmen (2 Schrauben B). Abbildung 15 - Die Verkleidung abnehmen 2.6.4 Ausführung der Verbindungen - Das Rohr mit einem Rohrschneider auf die passende Länge zuschneiden, das Rohr nicht verformen. -
Seite 18: Außeneinheit
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Wärmepumpe Modell Waterstage HP einphasig und drehstrom alféa excellia einphasig und drehstrom Flüssigkeit Flüssigkeit Anschlüsse Außeneinheit 5/8" 3/8" Durchmesser (D1) 5/8" (D2) 3/8" Mindestlänge (L) Kälterohr- Maximale Länge* (L) leitungen Maximale Länge** (L) Maximales Höhenunterschied** (D) Anschlüsse des Hydraulikmoduls 5/8"... -
Seite 19: Anschließen Der Bördel-Verbindungen
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.6.6 Anschließen der Bördel-Verbindungen " Die Anschlüsse müssen am Tag des Unter- Gas-Setzens der Anlage realisiert werden Halteschlüssel (siehe § "Füllen der Anlage mit Gas", Seite 20). " Vor allem Positionierung Rohrs gegenüber seinem Anschluss aufmerksam durchführen, Gewinde... -
Seite 20: Füllen Der Anlage Mit Gas
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Füllen der Anlage mit Gas Zusatz 2 " Dieser Vorgang muss einem Fachmann anvertraut werden, entsprechend 3 Evakuierungs-Methode Gesetzgebung für Handhabung - Den Flexschlauch an die Füllarmatur anschliessen Kältemitteln arbeitet. (Gasverbindung). Es muss am Schlauch der Vakuumpumpe "... -
Seite 21: Im Falle Einer Undichtigkeit
Wärmepumpe Luft-/Wasser, Splitausführung 1 service • Erster Dichtigkeitstest (Gaz) - Den Schutzstopfen (B) von der Füllöffnung (Schrader) Kühlverbindung des Gasschiebers (großer Durchmesser) abnehmen. Stopfen (A) - Den Flexschlauch an die Füllarmatur anschliessen 4-Wegeventil (Abbildung 18). - Die Stickstoffflasche Verteiler anschliessen (nur trockenen Stickstoff Typ U verwenden). -
Seite 22: Zusätzliches Füllen
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.7.3 Zusätzliches Füllen 2.7.4 Rückgewinnung des Kühlmittels Außeneinheit Folgende Verfahren durchführen, um das Kühlmittel 50 g R410A pro zusätzlichem Meter aufzufangen. Länge der - 1- Den Ein/Aus-Schalter auf 0 stellen (ken. 3, 15 m 20 m max. Verbindungen Abbildung Seite... -
Seite 23: Hydraulikanschluss Des Heizkreislaufs
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Hydraulikanschluss des Heizkreislaufs 2.8.1 Allgemeines Mindestvolumen Heizkreises muss beachtet werden. Auf dem Rücklauf einen Der Anschluß muss dem Stand der Technik entsprechen. Pufferspeicher installieren, falls das Mindestvolumen Der Heizumwälzpumpe ist in das Hydraulikmodul nicht erreicht werden kann. Falls die Anlage mit eingebaut. -
Seite 24: Anschluss Eines Heizkreises Mit Lüfterkonvektoren Oder Dynamik Heizkörper
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.8.4 Anschluss eines Heizkreises mit Lüfterkonvektoren oder Dynamik Heizkörper Wärmepumpe > 11 kW: In diesem Heizkreis muss ein Pufferspeicher eingebaut werden (Mindestinhalt: 100 Liter) (siehe "Hydraulikwirkbild", Seite 54). Heizkreislauf... Mit WP > 11 kW ...Gemischter ...Direktkreis (CC1) (CC2) - Seite 25 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Leuchter aus: Die Pumpe arbeitet nicht, keine Stromversorgung. Leuchter leuchtet grün: Die Pumpe arbeitet normal. Leuchter blinkt grün: Funktion Entlüftung (10 Minuten). Leuchter blinkt grün/rot: Funktionsfehler bei automatischem Neustart. Leuchter blinkt rot: Funktionsfehler. Abbildung 24 - Signal Fonktion der Wärmepumpe Umwälzpumpe Gummieren oder Blockieren der Umwälzpumpe: Wenn sich der Motor blockiert, wird ein Anlaufstrom gestartet.
-
Seite 26: Elektroanschlüsse
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.10 Elektroanschlüsse Vor jeder Tätigkeit ist die Anlage spannungsfrei • Anschließen an die Schraubklemmenschienen zuschalten und gegen Wiedereinschalten zu sichern! " Die Benutzung einer Klemme oder eines Steckers ist verboten. 2.10.1 Kenndaten der Stromversorgung - Immer einen Starrer Leiter auswählen, der den Die Elektroanlage muss in Übereinstimmung mit dem geltenden Normen entspricht. -
Seite 27: Übersicht Über Die Elektroanschlüsse
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.10.3 Übersicht über die Elektroanschlüsse Der Stromlaufplan des Hydraulikmoduls ist auf Abbildung 45, Seite 58 ausführlich angegeben. Funk-Raumtemperaturregler (option) Außenfühler Kabel 2 x 0,75 mm² oder Funk-Raumtemperaturfühler (option) oder Zusammenschaltung der Außeneinheit und des Hydraulikmoduls Raumtemperaturregler (option) Kabel 3 x 0,5 mm²... -
Seite 28: Außeneinheit Einphasig
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.10.5 Elektroanschlüsse an der Außeneinheit Einphasig Zugang zu den Anschlussklemmen: - Die Vorderseite abnehmen. Die Schrauben und den - Die Anschlüsse gemäß der Skizze Abbildung 27 und Deckel von der Vorderseite abnehmen. Abbildung 36, Seite 33 ausführen. -
Seite 29: Außeneinheit Drehstrom
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.10.6 Elektroanschlüsse an der - Kabelklemmen verwenden, um jedes zufällige Lösen Außeneinheit Drehstrom der Leiter zu vermeiden. - Den Raum am Kabeleintritt in die Außeneinheit mit der Zugang zu den Anschlussklemmen: Isolierplatte verschließen. - Die Vorderseite abnehmen. Die Schrauben und den Deckel von der Vorderseite abnehmen. -
Seite 30: Elektroanschlüsse An Dem Hydraulikmodul
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.10.7 Elektroanschlüsse an dem Hydraulikmodul • Option Einbindung Trinkwarmwasser (option) Wenn die Anlage mit einem Warmwasserbereiter Zugang zu den Anschlussklemmen: (mit Elektroheizelement) ausgestattet ist: - Die Vorderseite abnehmen. - Siehe Anweisungen, die mit der Option Einbindung - Den Schaltschrank öffnen. - Seite 31 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Abwurf oder Spitzentagabwurf Abwurf oder Spitzentagabwurf Tarife, Volltarif-/Sondertarifzeiten (VT/ST), Tag/Nacht Tarife, Volltarif-/Sondertarifzeiten (VT/ST), Tag/Nacht Funk- Externer Fehler Externer Fehler Raumtemperaturregler radio** Kontakt externes Kontakt externes Element* Element* (Fehler, Lastabwurf, (Fehler, Lastabwurf, Energiezähler) Energiezähler) M B9 M B9 Außenfühler Außenfühler...
-
Seite 32: Modell Einphasig
Wärmepumpe Luft-/Wasser, Splitausführung 1 service " Modell Einphasig Klemmenleisten + Relais Elektrischer Zusatz Heizstab Sicherheitsthermostat WP-Regler Kabeldurchführung (Fühler) Kabeldurchführung (Leistung) Interface-Platine Klemmenleisten Stromversorgung " Modell Drehstrom Klemmenleisten Elektrischer Zusatz Heizstab Sicherheitsthermostat WP-Regler Halbleiterrelais Klemmenleisten Wärmepumpe-Regler Kabeldurchführung (Leistung) Kabeldurchführung (Fühler) Interface-Platine Klemmenleisten Stromversorgung Interface-Platine Kabeldurchführung (Leistung) - Seite 33 Wärmepumpe Luft-/Wasser, Splitausführung 1 service " Modell Einphasig " Modell Einphasig Hydraulikmodul Außeneinheit Einphasig Hydraulikmodul Außeneinheit Einphasig 1 2 3 1 2 3 Kontakt externes Kontakt externes Element* Element* Grün / Gelb Grün / Gelb Braun Braun Blau Blau Verbindungsleitung Verbindungsleitung der Außeneinheit der Außeneinheit...
-
Seite 34: Außenfühler
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.11 Außenfühler 2.12.3 Lüfterkonvektoren Heizkreis Wenn das System mit Lüfterkonvektoren / Dynamik Der Außenfühler ist für den ordnungsgemäßen Betrieb Heizkörper ausgestattet dynamischen, der Wärmepumpe erforderlich. Raumtemperturfühler nicht in der entsprechenden Die Montageanweisungen auf der Verpackung der Zone einsetzen. -
Seite 35: Konfiguration Des Raumtemperaturfühler
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 2.14 Konfiguration des Raumtemperaturfühler (radio) Zum Konfigurieren des Raumtemperaturfühlers und Verbinden mit der entsprechenden Heizzone: - Auf die Taste Umschalter Komfort/Reduziert drücken, die - 3 Sekunden auf den Umschalter Komfort/Reduziert Raumtemperaturfühler zeigt P1 an und eine Zahl blinkt. drücken. -
Seite 36: Regelung
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 3 Regelung Benutzer-Platine, Raumtemperaturregler (option) und Raumtemperaturfühler (option) Benutzer-Platine Auto Auto °C Raumtemperaturregler (option) Raumtemperaturfühler (option) Raumtemperaturregler T75 / T78 Raumtemperaturfühler T55 / T58 Abbildung 37 - Benutzer-Platine, Raumtemperaturregler (option) und Raumtemperaturfühler (option) - 36 - Installations und Inbetriebnahmeanweisung "1765 - DE"... -
Seite 37: Funktion
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Ken. Funktion - Definitionen Auswahl der Warmwasserbetriebsart Wenn die Anlage mit einem Sanitärwasserboiler ausgestattet ist. - Ein: Warmwassererzeugung nach Zeitplan. - Aus: Vorbereitung des Warmwassers mit Stoppen mit aktiver Frostschutzfunktion des Wassers. - Taste manuelles Auslösen: 3 Sekunden auf die Taste ECS drücken. Umschalten "reduziert"... -
Seite 38: Beschreibung Der Anzeige
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Beschreibung der Anzeige Die Heizkurve Der Betrieb der Wärmepumpe wird durch die Heizkurve gesteuert. Der Temperatursollwert des Wassers des Heizkreislaufs wird an die Außentemperatur angepasst. Wenn Thermostatventile auf der Anlage vorhanden sind, müssen sie ganz offen oder höher eingestellt sein als der normale Raumtemperatursollwert. - Seite 39 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Die Heizkurve 2,75 ° C 2,25 Klassische Heizkörper 1,75 Übernahme durch externe Heizquelle NT-Heizkörper 1,25 Wärmepumpenanwendung Lüfterkonvektoren 0,75 Fußbodenheizung 0,25 ° C Aussentemperatur °C Abbildung 40 - Gefälle der Heizkurve (Zeile 720) Die Heizkurve +4,5 -4,5 Translation der Aussentemperatur °C...
-
Seite 40: Parametrieren Der Regelung
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Parametrieren der Regelung 3.4.2 Einstellen der Parameter - Das gewünschte Niveau auswählen. 3.4.1 Allgemeines - Die Liste der Menüs ablaufen lassen. Nur die auf den folgenden Niveaus zugänglichen - Das gewünschte Menü auswählen. Parameter sind in diesem Dokument beschrieben: - Die Funktionszeilen ablaufen lassen. -
Seite 41: Liste Der Funktionszeilen (Einstellungen, Diagnose, Zustand)
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 3.4.4 Liste der Funktionszeilen (Einstellungen, Diagnose, Zustand) Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Uhrzeit und Datum Stunden / Minuten 00:00... 23:59 Tag / Monat 01.01... 31.12 Jahr 1900... 2099 Anfang der Sommerzeit (Tag / Monat) 01.01... - Seite 42 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Stundenprogramm für die Heizung / Kühlen, Kreislauf 2 Wenn die Anlage aus 2 Heizkreisläufen besteht (Erscheint nur mit der Option Bausatz 2. Kreislauf). Vorauswahl (Tag / Woche) Mo-So, Mo-Fr, Sa-So ,...
- Seite 43 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Einstellen der Heizung, Kreislauf 1 Komfortraumtemperatursollwert Temperatur reduziert… 0,5 °C 20 °C Maximaler Komfortsollwert Reduzierter Raumtemperatursollwert Frostschutztemperatur… 0,5 °C 18 °C Komforttemperatur Raumtemperatursollwert "Frostschutz" 4 °C … Reduzierte Temperatur 0,5 °C 8 °C Maximaler Komfortsollwert...
- Seite 44 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Estrich-Funktion (Abbildung - Aus = Vorweggenommene Unterbrechung des laufenden Programms, inaktives Programm. - Funktionale Heizung. - Heizung für Bewohnen bereit. - Funktionale Heizung + Heizung bereit. - Heizung bereit + funktionale Heizung.
- Seite 45 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Einfluss der Raumtemperatur --, 1... 100 % 80 % Wenn die Anlage über eine Raumtemperaturfühler verfügt : Diese Funktion erlaubt das Auswählen des Einflusses der Raumtemperatur auf die Regelung. Wenn hier kein Wert eingegeben wird, erfolgt die Regelung nur nach dem Wassergesetz.
- Seite 46 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 1150 Estrich-Funktion (Abbildung 1, Seite - Aus = Vorweggenommene Unterbrechung des laufenden Programms, inaktives Programm. - Funktionale Heizung. - Heizung für Bewohnen bereit. - Funktionale Heizung + Heizung bereit. - Heizung bereit + funktionale Heizung.
- Seite 47 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 1612 Sollwert reduzierter Betrieb 8 °C… 40 °C Komfortsollwert (Linie 1610) 1620 Freigabe der Warmwasserlast 24 Std/Tag. Stunden- Stundenprogramm Heizzirk. programm 4/ Stundenprogramm 4/ TWW. Nachttarif (NT). Stundenprog.
- Seite 48 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 2882 Freigabeintegr. Elektro-Vorl 0... 500 °Cmin 1 °Cmin 100 °Cmin 2884 Elektrische Freigabe - Start unter Außentemperatur -30... 30 °C 2 °C 2916 Sollwert WP Max TWW 8...
- Seite 49 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 5716 Heizkreislauft 2 Arrêt, Système 4 tubes, Arrêt Système 2 tubes Den Parameter auf "2-Leitersystem" einstellen mit dem Kühlbausatz. Wenn die Anlage mit dem heizkreis ausgestattet ist. 5731 Trinkwasserstellglied Q3 Keine Ladeanforderung,...
- Seite 50 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 5983 Wirksinn Eingang EX2 Ruhekontakt Ruhe Arbeitskontakt kontakt 5985 Wirksinn Eingang EX3 Ruhekontakt Arbeits Arbeitskontakt kontakt 6098 Korrektur Kollektorfühler -20... 20 6100 Korrektur Aussenfühler -3... 3 °C 0,1 °C 0 °C 6117...
- Seite 51 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Eingänge-/Ausgängetests 7700 Relaistests Kein Test Das besteht im Ansteuern der einzelnen Relais des Reglers und im Prüfen ihrer Ausgänge. Es erlaubt es zu prüfen, dass die Relais funktionieren und die Verkabelung richtig ist. Prüfen, ob jedes Gerät auf der Anlage in Betrieb ist. (0) Kein Test, (1) Alles ist GESTOPPT, (2) Relaisausgang QX1 : Heizungsumwälzpume HK1 (Bei 1 Heizkreislauf) oder Heizungsumwälzpume HK2 (Bei 2 Heizkreisläufen), (3) Relaisausgang QX2 : Elektrischer...
- Seite 52 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung Diagnose Generator 8400 Verdichter 1 Aus, Ein 8402 Elektrischer Widerstand 1 Ausgang Aus, Ein 8403 Elektrischer Widerstand 2 Ausgang Aus, Ein 8406 Kondensatorpumpe Aus, Ein 8407 Drehzahl Kondensatorpumpe 0...100% 8410...
- Seite 53 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Zeile Funktion Einstell- Einstell Basise oder Anzeigebereich inkrement instellung 8749 Raumthermostat 1 Kein Bedarf, Bedarf Kein Bedarf 8756 Vorlauftemperatur Kühlen 1 0... 140 °C Vorlauftemperatursollwert Kühlen 1 8820 Pumpe TWW Aus, Ein 8821 Elektrischer Widerstand TWW Aus, Ein 8830 TWW Temperatur...
-
Seite 54: Hydraulikwirkbild
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 4 Hydraulikwirkbild • Konfiguration: 1 Heizkreislauf - 54 - Installations und Inbetriebnahmeanweisung "1765 - DE"... -
Seite 55: Konfiguration: 2 Heizkreisläufe Und Warmwasserboiler
Wärmepumpe Luft-/Wasser, Splitausführung 1 service • Konfiguration: 2 Heizkreisläufe und Warmwasserboiler Installations und Inbetriebnahmeanweisung "1765 - DE" - 55 -... -
Seite 56: Stromlaufpläne
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 5 Stromlaufpläne Inverter Druckregler Option (Steckverbinder) Temperaturfühler Kompressor Temperaturfühler Außen Temperaturfühler Wärmetauscherrohr Temperaturfühler Elektronisches Rücklauf Expansions Sicherung ventil Temperaturfühler Heizkörper F4 T 5A - 250 V Wärmetauscher mittenfühler Elektronisches Expansions Hauptplatine ventil für der Regelung Flüssigkeitsein Temperaturfühler spritzung... -
Seite 57: Hauptplatine
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Elektronisches Expansions ventil für Flüssigkeitsein Elektroventil für spritzung Flüssigkeitseinspritzung Temperatur fühler Expansions Inverter ventil Wärmetauscher mittenfühler Temperatur fühler Heizkörper P.F.C. Temperatur fühler Rücklauf Temperatur fühler Kompressor Temperatur Temperatur fühler Außen fühler Kondensator Heizkörper Temperatur (inverter) fühler Kompressor Druckregler... - Seite 58 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Anschlüsse an den Wärmepumperegler (Zubehör und Optionen) (Siehe Abbildung 34, Seite 31). Abbildung 45 - Elektrische Verkabelung Hydraulikmodul (Außer Installateuranschlüsse) WP-Einphasig (Außer Installateuranschlüsse) - 58 - Installations und Inbetriebnahmeanweisung "1765 - DE"...
- Seite 59 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Installations und Inbetriebnahmeanweisung "1765 - DE" - 59 -...
-
Seite 60: Pannendiagnose
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 6 Pannendiagnose Je nachdem, ob die Panne von der Außeneinheit oder vom Hydraulikmodul stammt, kann der Fehler von Der Anzeige zeigt ein "Glocken" -Symbol an. der digitalen Anzeige oder von der LED der Interface- Platine angezeigt werden. Auf die Info-Taste drücken, um Einzelheiten über Auf dem Hydraulikmodul angezeigte Fehler... -
Seite 61: Anzeigen Von Informationen
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Anzeigen von Informationen Die Taste Info erlaubt das Abrufen unterschiedlicher Informationen. Je nach Gerättyp, Konfiguration und Betriebszustand, sind bestimmte Informationszeilen eventuell nicht verfügbar. - Mögliche Fehlermeldungen Liste - Unterschiedliche Informationen (Siehe unten). Fehlercodes (Siehe Tabelle, Seite 60). -
Seite 62: Außeneinheit Einphasig Angezeigt Werden
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Fehler, die auf der Außeneinheit Einphasig angezeigt werden Um Zugang zur Elektronikkarte zu erhalten, muss die (rechte) Vorderseite der Außeneinheit demontiert werden. Die Fehler sind durch das Blinken der LED codiert. Beim Auftreten eines Fehlers: - Die Anzeigelampe "ERROR"... - Seite 63 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Fehler, die auf der Außeneinheit Drehstrom angezeigt werden LED und Schalter Um Zugang zur Elektronikkarte zu erhalten, muss die (rechte) Vorderseite der Außeneinheit demontiert werden. Die Fehler sind durch das Blinken der LED codiert. Beim Auftreten eines Fehlers: - Die Anzeigelampe "ERROR"...
-
Seite 64: Wartung Der Anlage
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 7 Wartung der Anlage Vor jeder Tätigkeit ist die Anlage spannungsfrei zuschalten und gegen Wiedereinschalten zu sichern! Prüfen der Hydraulikheizkreislauf Prüfen der Außeneinheit - Den Wärmeaustauscher bei Bedarf entstauben und " Achtung! Wenn häufiges Nachfüllen notwendig ist, dabei seine Rippen nicht beschädigen. - Seite 65 Wärmepumpe Luft-/Wasser, Splitausführung 1 service Installations und Inbetriebnahmeanweisung "1765 - DE" - 65 -...
-
Seite 66: Verfahren Der Schnellen Inbetriebnahme
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 9 Verfahren der schnellen Inbetriebnahme Bevor das Hydraulikmodul hochgefahren wird: • Die elektrische Verkabelung überprüfen. • Die Gasfüllung des Kühlkreises überprüfen. • Den Druck Hydraulikkreises überprüfen (1 bis 2 bar), Kontrollieren ob die Wärmepumpe sowie der Rest der Anlage entleert ist. -
Seite 67: Inbetriebnahme
Wärmepumpe Luft-/Wasser, Splitausführung 1 service 9.1.2 Inbetriebnahme • Unter Spannung setzen (Siehe Absatz "Inbetriebnahme", Seite 34 Nicht konform und § "Liste der Funktionszeilen (Einstellungen, Diagnose, Zustand)", Seite 41). Den allgemeinen Schalter der Anlage einschalten (Versorgung der Außeneinheit) 2 Stunden vor den Tests einschalten => Vorwärmen des Kompressors zu erlauben. Den Ein/Aus-Schalter auf 1 stellen =>... -
Seite 68: Parametrierdatei
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Parametrierdatei Parameter Bezeichnung Einstell. Menus Parameter Bezeichnung Einstell. Menus Einbindung zusätzliche Heizkessel (Option) Vorherige Einstellungen Sprache Benutzer- 3700 Außentemp. Betriebsgenehmigung Zusätz.Gen. Platine 3705 Verzögerung bei Stillstand Zusätz.Gen. Stunden / Minuten Uhrzeit & Sonstiges Datum 6420 Funktion Eingang H33 Konfigurationen Tag / Monat... -
Seite 69: Technisches Merkblatt Der Inbetriebnahme
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Technisches Merkblatt der Inbetriebnahme Baustelle Installateur Seriesnummer Seriesnummer Außeneinheit Hydraulikmodul Modell Modell Art des Kühlmittels Kühlmittelfüllung Kontrollen Betriebsspannungen und -intensität an Außeneinheit Einhalten des Abstands von Anlagen L/N oder L1/N Kondensatabfluss korrekt L2/N Stromanschlüsse/ Festspannen der Anschlüsse L3/N Keine Gasleckagen (ID-Nr. -
Seite 70: Erp Leistungsdaten
Wärmepumpe Luft-/Wasser, Splitausführung 1 service ErP Leistungsdaten • ErP Definition Unter dem Kürzel ErP sind 2 europäische Direktiven zusammengefasst, die beide in Richtung eines verminderten Ausstosses von Treibhausgasen und besserer Energieeffizienz zielen : - Die Direktive Ökodesign legt Effizienzwerte fest und verbietet den Verkauf von Geräten mit Effizienzwerten unter der Grenze. - Die Direktive Markierung schreibt eine Etikettierung der Geräte mit den Leistungsdaten, um den Kunden die Wahl von hocheffizienten Geräten zu erlauben. -
Seite 71: Anweisungen Für Den Benutzer
Wärmepumpe Luft-/Wasser, Splitausführung 1 service Aussenfühler inklusive Reglerklasse Beitrag zum saisonnalen Wirkungsgrad UTW-C55XA UTW-C58XD Referenz Raumthermostat UTW-C74XF UTW-C78XA Reglerklasse Beitrag zum saisonnalen Wirkungsgrad Anweisungen für den Benutzer " Ende der Lebensdauer des Gerätes Dem Benutzer muss die Betriebsweise seiner Anlage erklärt werden, was insbesondere die Funktionsweisen Die Ensorgung und wiederverwertung des Gerätes der Raumtemperaturfühler und der Programme betrifft,... -
Seite 72: Merkblatt Paket
Dieses Gerät entspricht: - der Niederspannungsrichtlinie 2006/95/CE gemäß der Norm EN 60335-1 und EN 60335-2-40, - der Europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/CE, - der Maschinenrichtlinie 2006/42/CE, - der Druckbehälterrichtlinie 97/23/CE, - der Direktive Ökodesign 2009/125/CE, - der Direktive Markierung 2010/30/CE. Dieses Gerät entspricht ferner: - dem Erlass Nr.
