Installationsverfahren

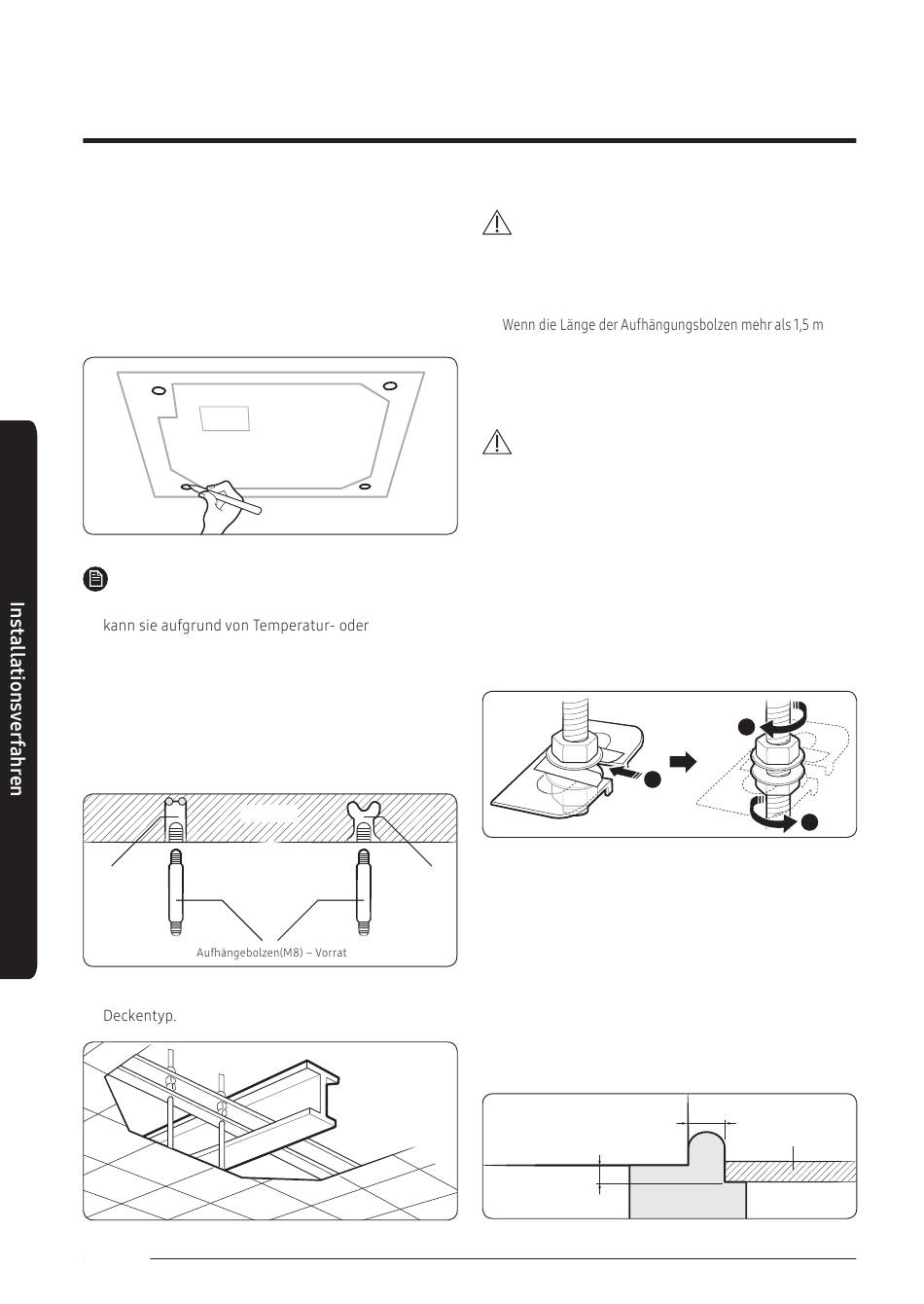

Schritt 4 Innengerät installieren
Bei der Entscheidung über den Standort der
Klimaanlage müssen die folgenden Einschränkungen
berücksichtigt werden:
1 Legen Sie die Schablone an die Decke, an der Stelle,
an der Sie das Innengerät montieren wollen.
HINWEIS
• Weil die Schablone aus Papier besteht,
Feuchtigkeitsänderungen schrumpfen oder sich
dehnen. Stellen Sie daher vor dem Bohren der Löcher
sicher, dass Sie die korrekten Maße zwischen den
Markierungen einhalten.
2 Bringen Sie Bolzenanker an, verwenden Sie
vorhandene Deckenträger oder konstruieren Sie eine
geeignete Halterung (siehe Abbildung).
Loch in
Verankerung
Loch im Dübel
3 Montieren Sie die Aufhängungsbolzen je nach
8
Deutsch
Beton
Dübel
Deckenstütze
ACHTUNG
• Stellen Sie sicher, dass die Decke stabil genug ist, um
das Gewicht des Innengeräts zu tragen. Prüfen Sie
vor dem Aufhängen des Geräts die Tragfähigkeit aller
Aufhängungsbolzen.
•
beträgt, müssen Sie etwas gegen Vibrationen unternehmen.
4 Befestigen Sie die Aufhängungsbolzen mit acht
Kombinationen aus Muttern und Unterlegscheiben
so, dass Platz zum Aufhängen des Innengeräts bleibt.
ACHTUNG
• Sie müssen alle Aufhängungsbolzen montieren.
• In der Zwischendecke muss genügend Platz
freigelassen werden, damit bei Wartung und
Reparatur der Zugang zum Anschluss des Ablaufrohrs
und der Kühlmittelleitung möglich ist bzw. das Gerät
bei Bedarf demontiert werden kann.
5 Hängen Sie das Innengerät an den
Aufhängungsbolzen zwischen zwei Muttern auf.
Schneiden Sie einen Stopper aus und legen Sie ihn
auf die Aufhängungsbolzen, um die Unterlegscheibe
zu halten. Entfernen Sie den Stopper und schrauben
Sie die Muttern fest, um das Gerät zu befestigen.
1
6 Verschieben Sie das Gerät in die geeignete Position.
Berücksichtigen Sie dabei den Montagebereich der
Frontverkleidung.
• Legen Sie die Schablone auf das Innengerät.
• Stellen Sie den Abstand zwischen Decke und
Innengerät mit einem Messgerät ein.
• Befestigen Sie das Innengerät endgültig,
nachdem Sie das Niveau des Geräts mithilfe einer
Wasserwaage justiert haben.
• Entfernen Sie die Schablone, schließen Sie
die restlichen Kabel an und montieren Sie die
Frontverkleidung.
Innengerät
17 mm
Abmessungen
2
2
20 mm
Decke
