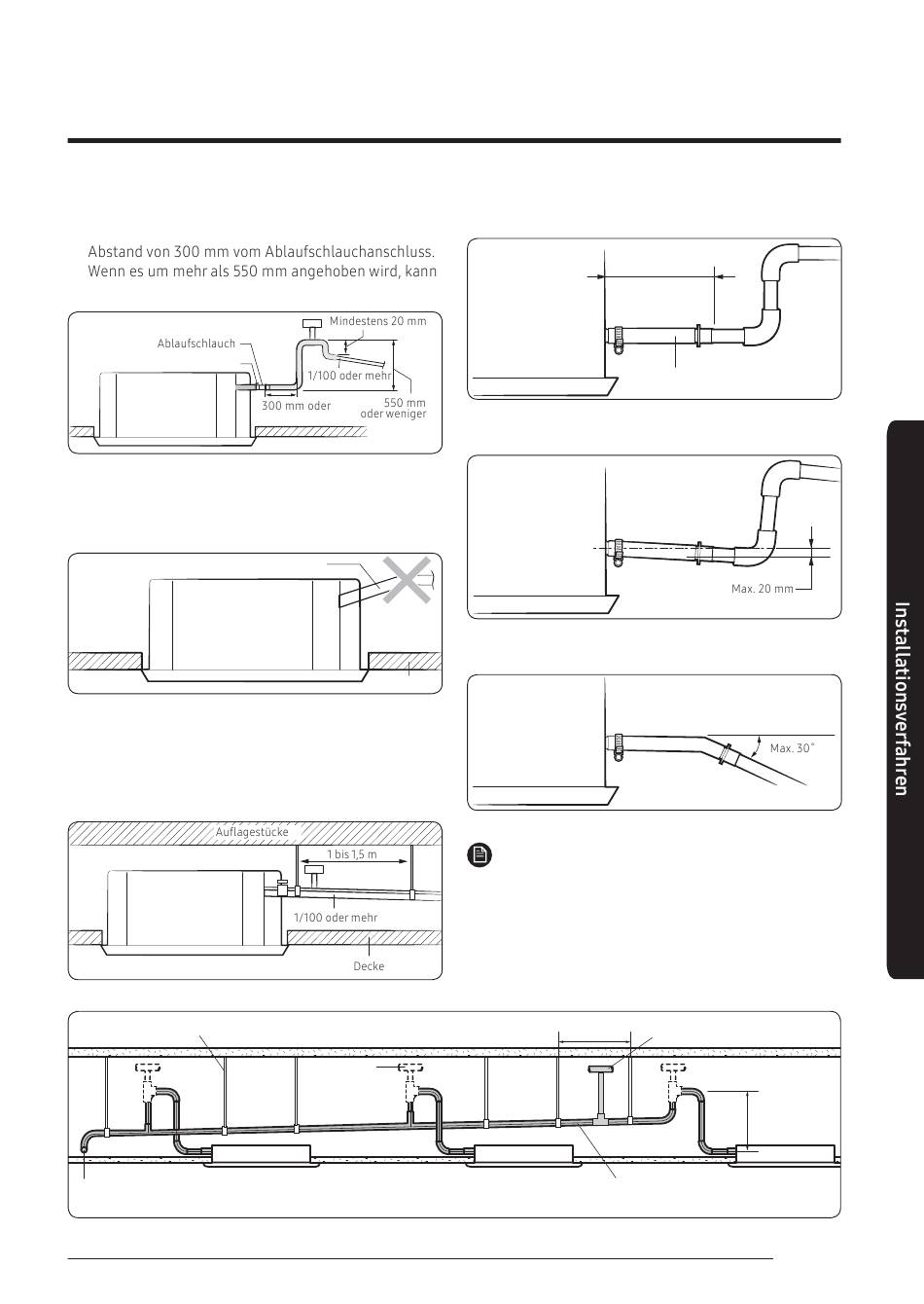

• Falls der Ablaufschlauch weiter oben angebracht
werden muss, montieren Sie es waagerecht in einem
Wasser austreten.
Verbindungsstelle
• Der Schlauch darf nicht so verlegt werden, dass er
oberhalb der Anschlussstelle endet. Sonst fließt
Wasser rückwärts, wenn das Gerät gestoppt wird, was
zu Wasseraustritt führt.
Neigungswinkel
• Üben Sie beim Anschluss des Ablaufschlauchs keine
Gewalt auf die Leitungen auf der Geräteseite aus. Der
Schlauch darf von seinem Anschluss bis zum Gerät
nicht lose durchhängen. Befestigen Sie den Schlauch
so nah beim Gerät wie möglich an einer Wand, einem
Rahmen oder einer anderen Aufhängung.
Aufhängung
Hauptablaufschlauch
weniger
Decke
Decke
Einze-
lentlüftung
• Montieren Sie ihn horizontal.
Horizontal
Innengerät
Flexibler Schlauch
• Max. zulässige Achsenabweichung
Innengerät
• Max. zulässiger Biegewinkel.
Innengerät
HINWEIS
• Beziehen Sie sich bei Montage eines zentralen
Ablaufschlauchs auf die folgende Abbildung:
1~1,5m
Zentraler horizontaler Ablaufschlauch
(mehr als 1/100 Neigung)
Hauptentlüftung
550 mm oder
weniger
