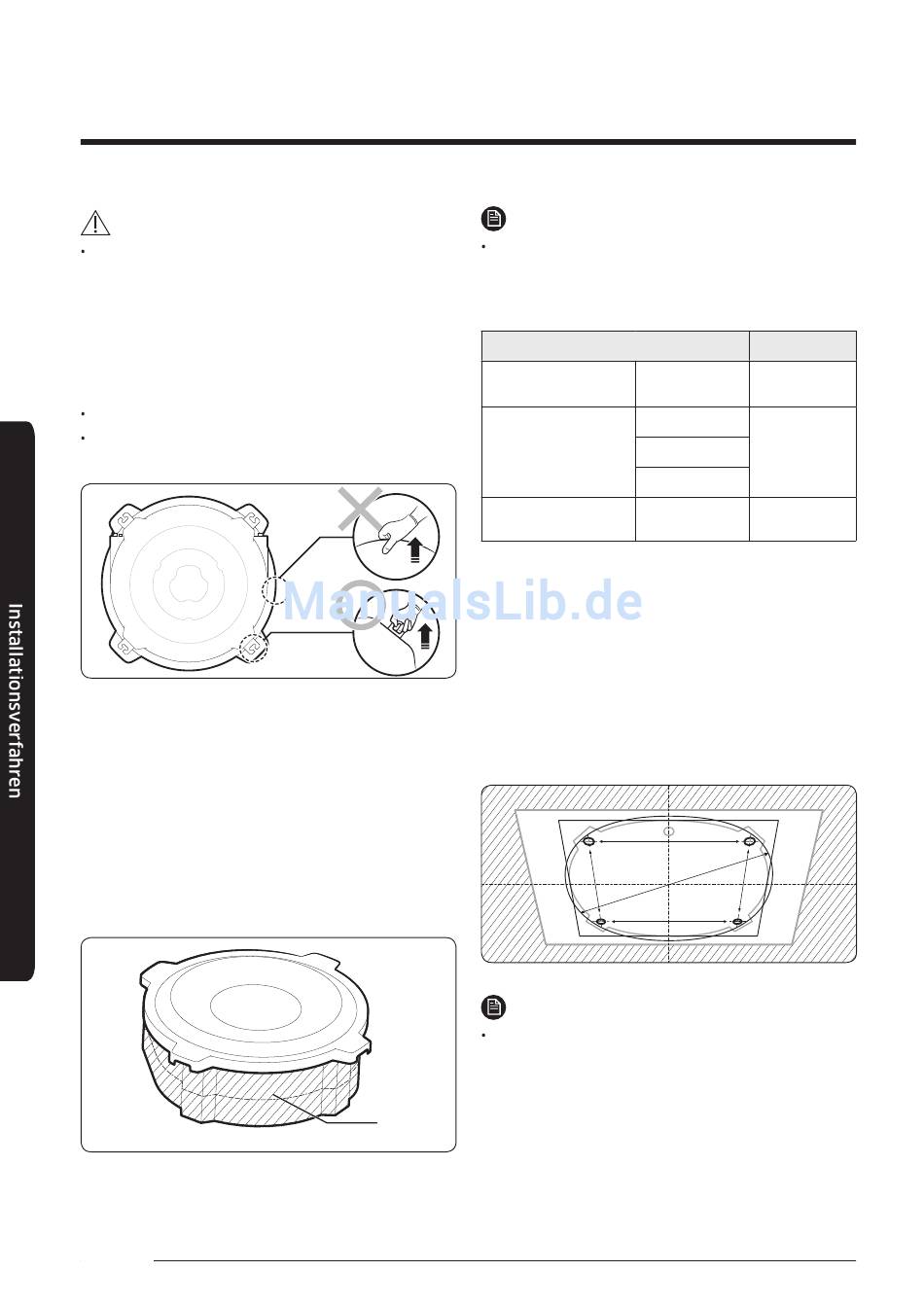

Installationsverfahren
ACHTUNG
Das Innengerät muss unter Einhaltung der angegebenen
Abstände montiert werden, um von allen Seiten
zugänglich zu sein und den ordnungsgemäßen
Betrieb sowie Wartung und Reparatur des Geräts zu
gewährleisten.
Die Komponenten des Innengeräts müssen für Personen
und das Gerät unter sicheren Bedingungen zugänglich
und abnehmbar sein.
Tragen Sie das Innengerät nicht am Ablaufstutzen.
Halten Sie die Aufhängungsplatte beim Tragen des
Innengeräts an der Seite.
Schritt 3 Optional: Gehäuse des
Innengeräts isolieren
Wenn Sie ein Innengerät vom Kassettentyp an der
Decke montieren und die Temperatur über 27°C und
die Luftfeuchtigkeit über 80 % beträgt, müssen Sie eine
zusätzliche 10 mm dicke Polyethylenisolierung oder eine
ähnliche Isolierung am Gehäuse des Innengeräts anbringen.
Schneiden Sie den Teil, an dem Leitungen für
Isolierungsarbeiten herausgezogen werden, ab.
Isolieren Sie das Ende des Rohres und gekrümmte
Flächen mithilfe separater Isolierungsmittel.
8
Deutsch
HINWEIS
A: Referenz für den äußeren Umfang des Geräts
(Verwenden Sie bei der Isolierung des
Innengerätgehäuses A als Referenz für den äußeren
Umfang.)
Typ und Modelle von Innengeräten
360-Kassettentyp <S>
(947 x 947 x 281)
360-Kassettentyp <L>
(947 × 947 × 365)
360-Kassettentyp <L+>
(947 × 947 × 365)
Schritt 4 Innengerät installieren
Bei der Entscheidung über den Standort der
Klimaanlage müssen die folgenden Einschränkungen
berücksichtigt werden:
1 Bestimmen Sie die Positionen der Leitung und
des Ablaufschlauchlochs wie in der Schablone
dargestellt und bohren Sie die Löcher mit einem
Innendurchmesser von 14 mm.
HINWEIS
Weil die Schablone aus Papier besteht,
kann sie aufgrund von Temperatur- oder
Feuchtigkeitsänderungen schrumpfen oder sich
dehnen. Stellen Sie daher vor dem Bohren der
Löcher sicher, dass Sie die korrekten Maße zwischen
A
den Markierungen einhalten.
Abmessungen
AC071MN4PKH
2610 x 130
AC090MN4PKH
AC100MN4PKH
2610 x 215
AC120MN4PKH
AC140MN4PKH
2610 X 215
