Installationsverfahren
Schritt 7 Montagerohre an
Kältemittelleitungen anschließen
Es sind zwei Kältemittelleitungen mit
unterschiedlichen Durchmessern vorhanden:
• Die dünnere Leitung für das flüssige Kältemittel.
• Die dickere Leitung für das gasförmige Kältemittel.
Das Innere des Kupferrohrs muss sauber und
staubfrei sein.

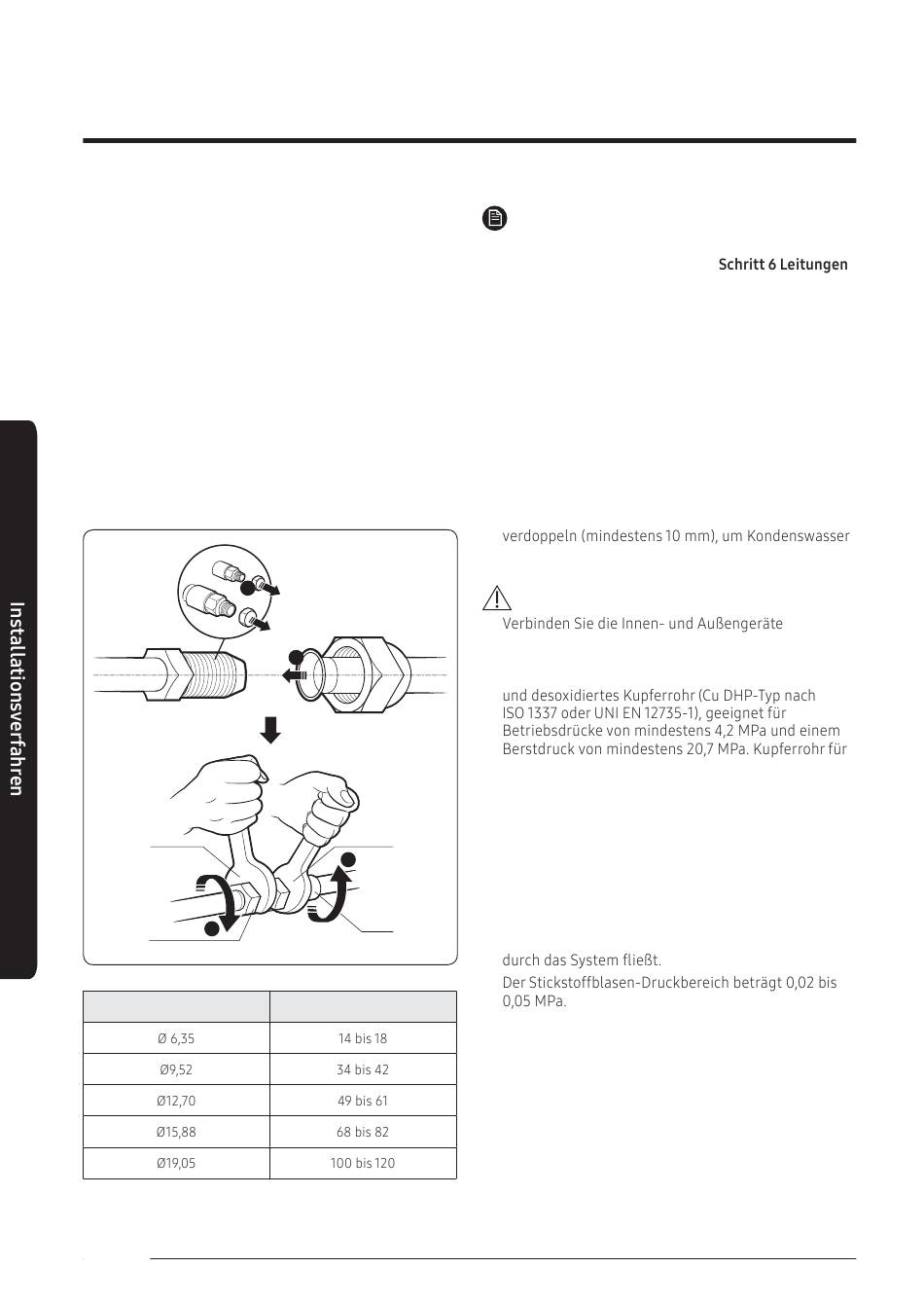

1 Entfernen Sie den Verschluss an den Rohren und
schließen Sie die Montagerohre an jedes Rohr
an. Ziehen Sie die Muttern zuerst von Hand und
dann mit einem Drehmomentschlüssel oder
einem Schraubenschlüssel mit dem in der Tabelle
genannten Drehmoment fest.
Schrauben-
schlüssel
3
Einheit
Außendurchmesser (mm)
10
Deutsch
1
2
Drehmo-
3
mentschlü
ssel
Konische
Mutter
Drehmoment (N•m)
(1 N•m=10 kgf•cm)
HINWEIS
• Wenn Rohre gekürzt werden müssen, finden Sie
entsprechende Informationen in
schneiden und aufweiten auf 9.
2 Verwenden Sie unbedingt eine Isolierung, die
dick genug ist, um die Kühlmittelleitung komplett
abzudecken. So wird verhindert, dass Kondenswasser
an der Außenseite der Leitung auf den Boden tropft.
Außerdem verbessert dies den Wirkungsgrad des
Geräts.
3 Schneiden Sie ggf. überzählige
Schaumstoffisolierung ab.
4 Stellen Sie sicher, dass im gebogenen Bereich keine
Risse oder Wellen auftreten.
5 Wenn der Montagebereich warm und feucht ist,
kann es erforderlich sein, die Isolationsstärke zu
auf der Isolierung selbst zu verhindern.
ACHTUNG
•
mit Rohren mit gebördelten Enden (nicht im
Lieferumfang enthalten). Verwenden Sie für die
Leitungen isoliertes, ungeschweißtes, entfettetetes
Sanitäranlagen ist völlig ungeeignet.
• Informationen zu Dimensionierung und Grenzen
(Höhenunterschied, Leitungslänge, max.
Biegungen, Kältemittelfüllung usw.) finden Sie im
Installationshandbuch für das Außengerät.
• Alle Kältemittelanschlüsse müssen zugänglich sein,
um das Gerät warten oder vollständig entfernen zu
können.
• Wenn Leitungen gelötet werden müssen, müssen Sie
sicherstellen, dass sauerstofffreier Stickstoff (OFN)
•
