3. Instalación del sistema

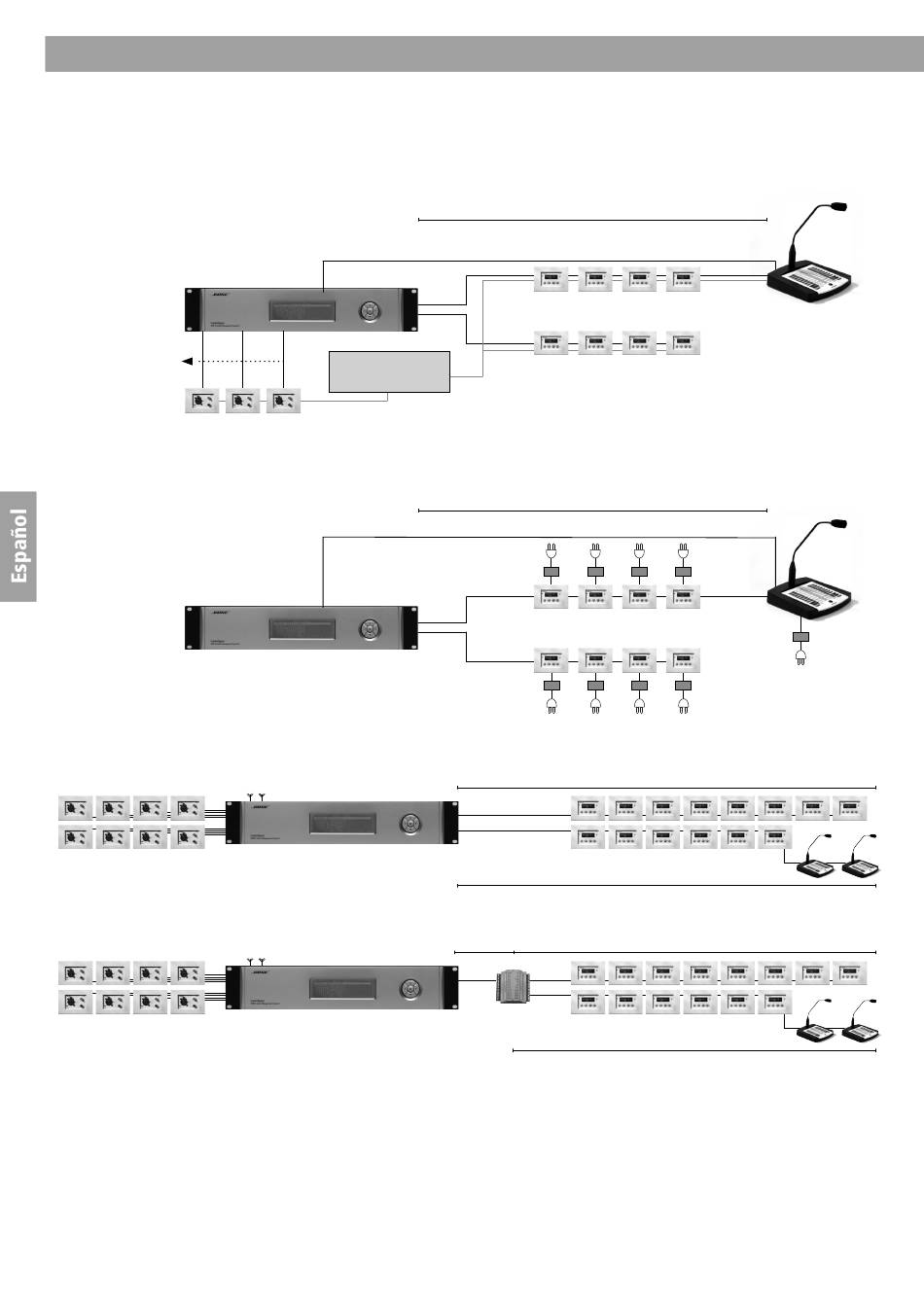

3.5 Diagramas del sistema

Dos líneas de comunicación RS485 y una fuente de alimentación central:
Cable de audio/micr.
Dos líneas de comunicación RS485 y fuentes de alimentación local:
RS485 la distancia máxima:
O:
NOTA:
*
El puente de terminación debería colocarse en la última interfaz de usuario (CS-WC o CS-PP),
ubicada al final de cada línea de comunicación RS485.
Puede encontrar más ejemplos de sistemas en el Anexo A.
96 96
Cable de audio/micrófono
RS-485
RS-485
Fuente de Alimentación
24VDC 2,7A
Cable de audio/micrófono
PSU
RS-485
RS-485
600 m
RS485
HUB
Máx. 600 m (longitud total)
*
Máx. 600 m (longitud total)
*
600 m
600 m
600 m
600 m
*
*
PSU
