3. Installazione del sistema

3.5 Layout di sistema

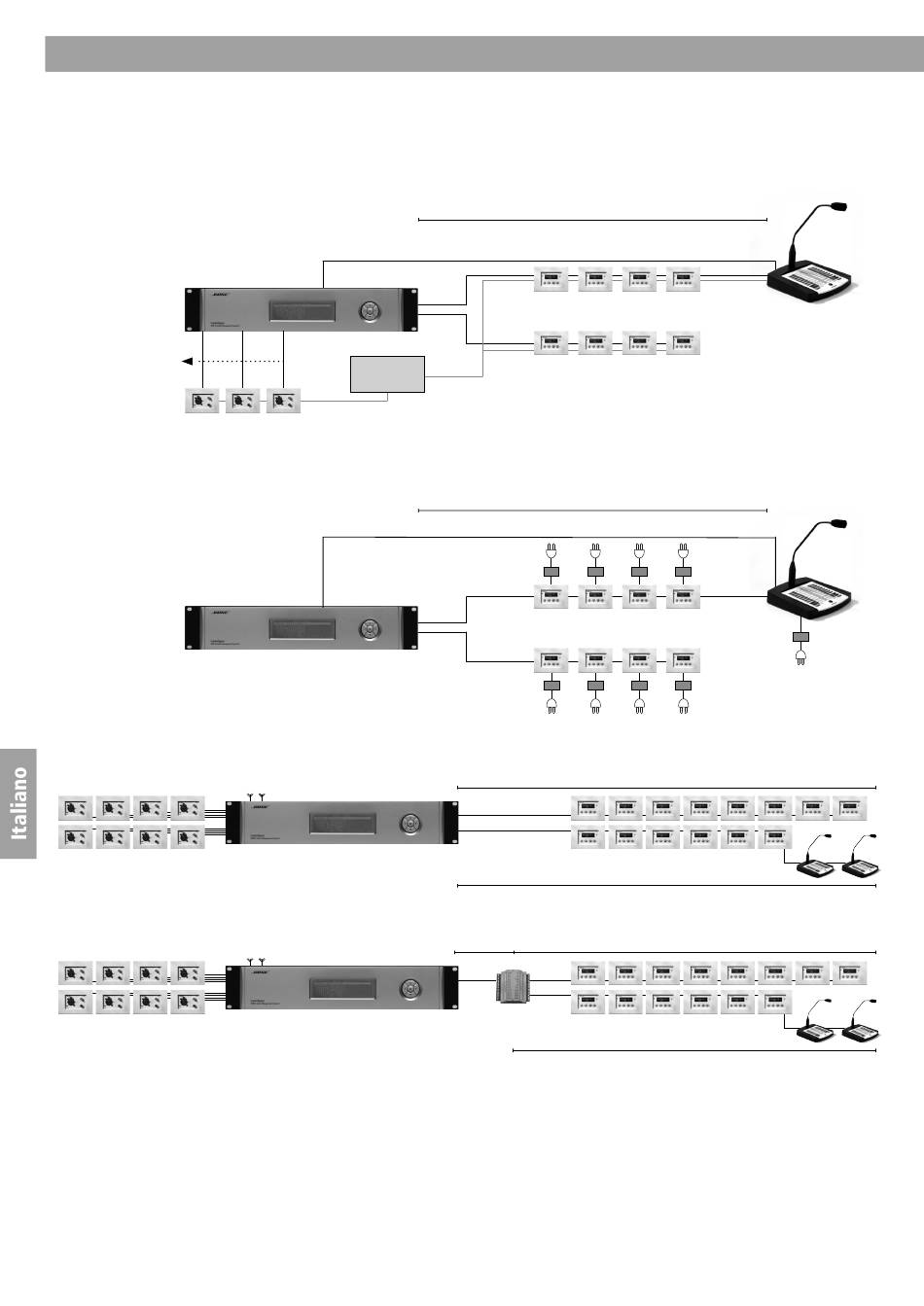

Due linee di comunicazione RS485 e un alimentatore centrale:
Cavo audio/microfono
Due linee di comunicazione RS485 e alimentatori locali:
RS485 la distanza massima:
oppure:
NOTA:
*
Inserisca il jumper di terminazione sull'ultima interfaccia utente (CS-WC o CS-PP),
situata al termine delle singole linee di comunicazione RS485.
Altri esempi di sistema possono essere trovati nell'allegato A.
152 152
Max. 600 m (lunghezza totale)
Cavo audio/microfono
RS-485
RS-485
Alimentatore
24 V DC 2-7 A
Ingresso
CC 24 V
Max. 600 m (lunghezza totale)
Cavo audio/microfono
PSU
RS-485
RS-485
PSU
600 m
RS485
HUB
*
PSU
*
600 m
600 m
600 m
600 m
*
*
