ANNEXE B. Instructions de montage des interfaces utilisateurs
ANNEXE B. Instructions de montage des interfaces utilisateurs
138 138

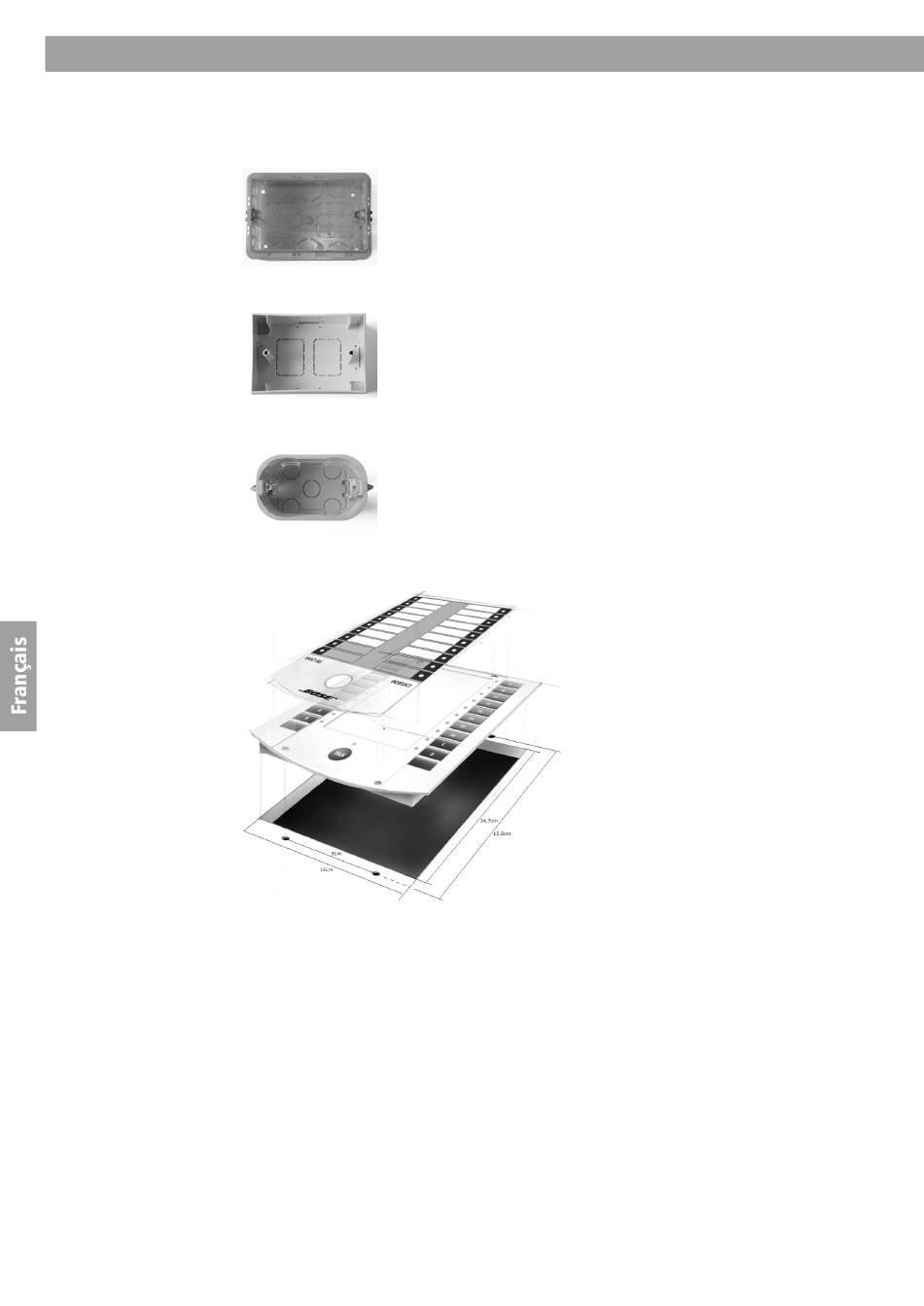

Boite d'encastrement
La boite d'encastrement est utilisable pour le montage encastré dans les murs
des claviers muraux ControlSpace
ControlSpace AMS-8.
Dimensions (HxLxP): 7,1 x 10,6 x 5,2 cm
Boite de montage en surface
La boite de montage en surface est utilisable pour poser sur un mur les claviers
muraux ControlSpace ™ AMS-8 et les modules d'entrées locaux ControlSpace AMS-8.
Dimensions (HxLxP): 8,0 x 11,4 x 4,6 cm
Boite d'encastrement pour cloison sèche en plaques de plâtre
La boite d'encastrement pour cloison sèche est utilisable pour placer dans des murs
en plaques de plâtre, les claviers muraux ControlSpace
d'entrées locaux ControlSpace AMS-8.
Dimensions (HxLxP): 6,6 x 12,4 x 5,2 cm
™ AMS-8 et des modules d'entées locaux
AMS-8 et les modules
™
Pupitre d'appel
Utilisez ces dimensions pour encastrer le pupitre
d'appel dans un meuble. Installez un connecteur
XLR femelle à coté du pupitre d'appel, celui-ci doit
être relié à la connexion microphone à l'intérieur
du pupitre. Afin d'éviter tout court-circuit, enlevez
la connexion d'alimentation avant le montage du
pupitre
