3. Installation af systemet

3.5 Systemopbygning

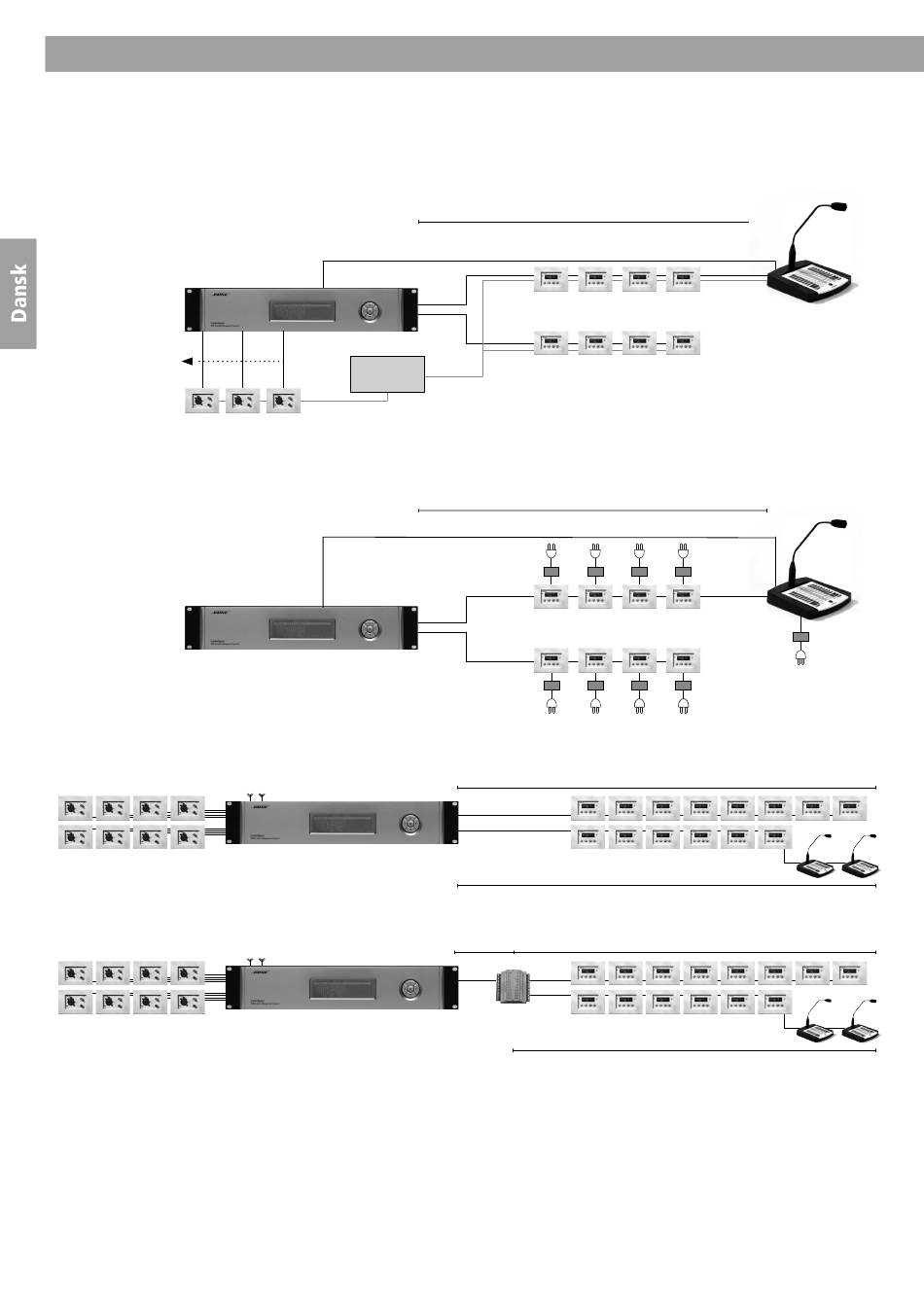

To RS485-kommunikationslinjer og en central strømforsyning:
Mikrofonkabel
To RS485-kommunikationslinjer og lokale strømforsyninger:
RS485-kommunikationslinje maksimumafstanden:
eller:
BEMÆRK!
*
Slutjumperen skal placeres på det sidste betjeningspanel (CS-WC eller CS-PP), der sidder på hver af
RS485-kommunikationslinjerne.
Flere systemeksempler kan findes I Annex A.
40 40
Maks. 600 m (samlet længde)
Mikrofonkabel
RS-485
RS-485
Strømforsyning
24VDC 2-7A
DC 24V
input
Maks. 600 m (samlet længde)
Mikrofonkabel
Strømforsyning
RS-485
RS-485
Strømforsyning
600 m
RS485
HUB
*
*
Strømforsyning
600 m
600 m
600 m
600 m
*
*
