3. Systeminstallation
3.10 Ljudkälla in- och utgående anslutningar
242

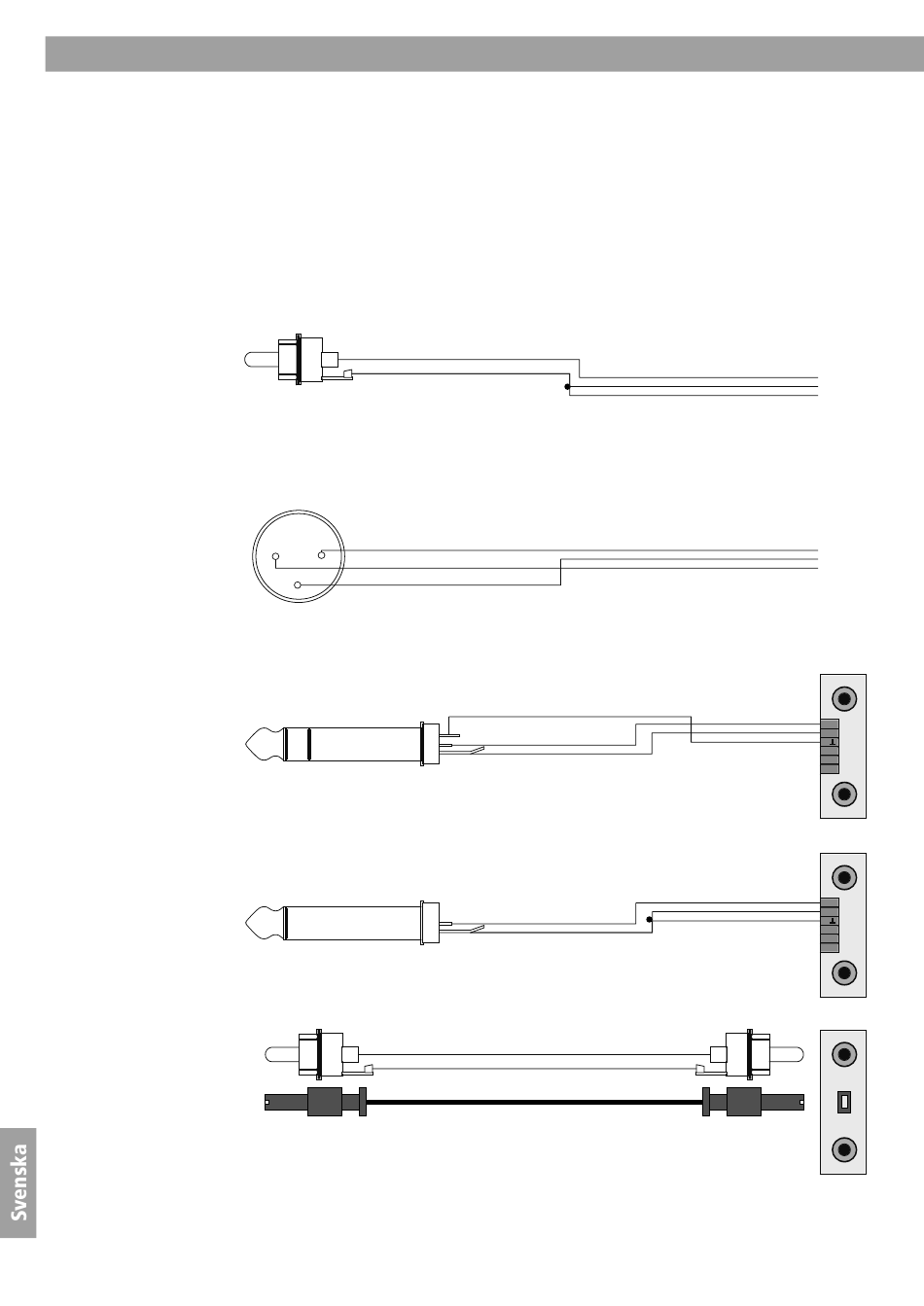

Ljudkällor kan anslutas till de balanserade och obalanserade linjeingångarna och linjeutgångarna genom
användning av någon av följande kabeltyper:
Källanslutning
RCA
S
T
XLR
1 2
3
Telefonkontakt
(balanserad))
T R S
Telefonkontakt
(obalanserad)
T S
S
T
ControlSpace AMS-8 ljudingångar och ljudutgångar
™
T +
S - ⊥
2 +
1 ⊥
3 -
⊥
S
T +
R -
T +
S- ⊥
T +
S - ⊥
+
L
-
⊥
R
+
L
-
⊥
R
S
L
R
