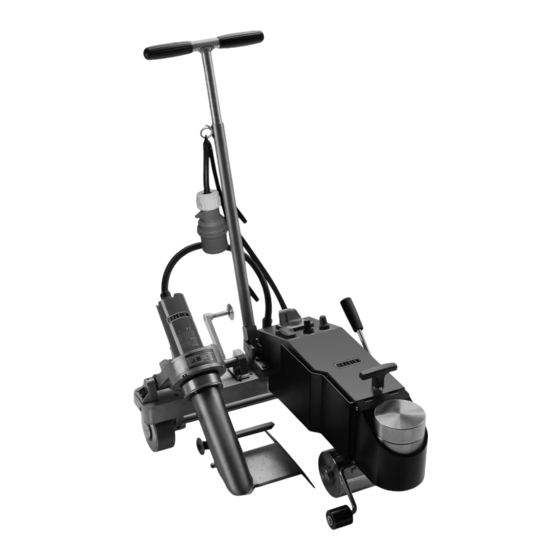

- Seite 1 BITUMAT Leister Process Technologies Galileostrasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41-41662 74 74 +41-41662 74 16 www.leister.com sales@leister.com...

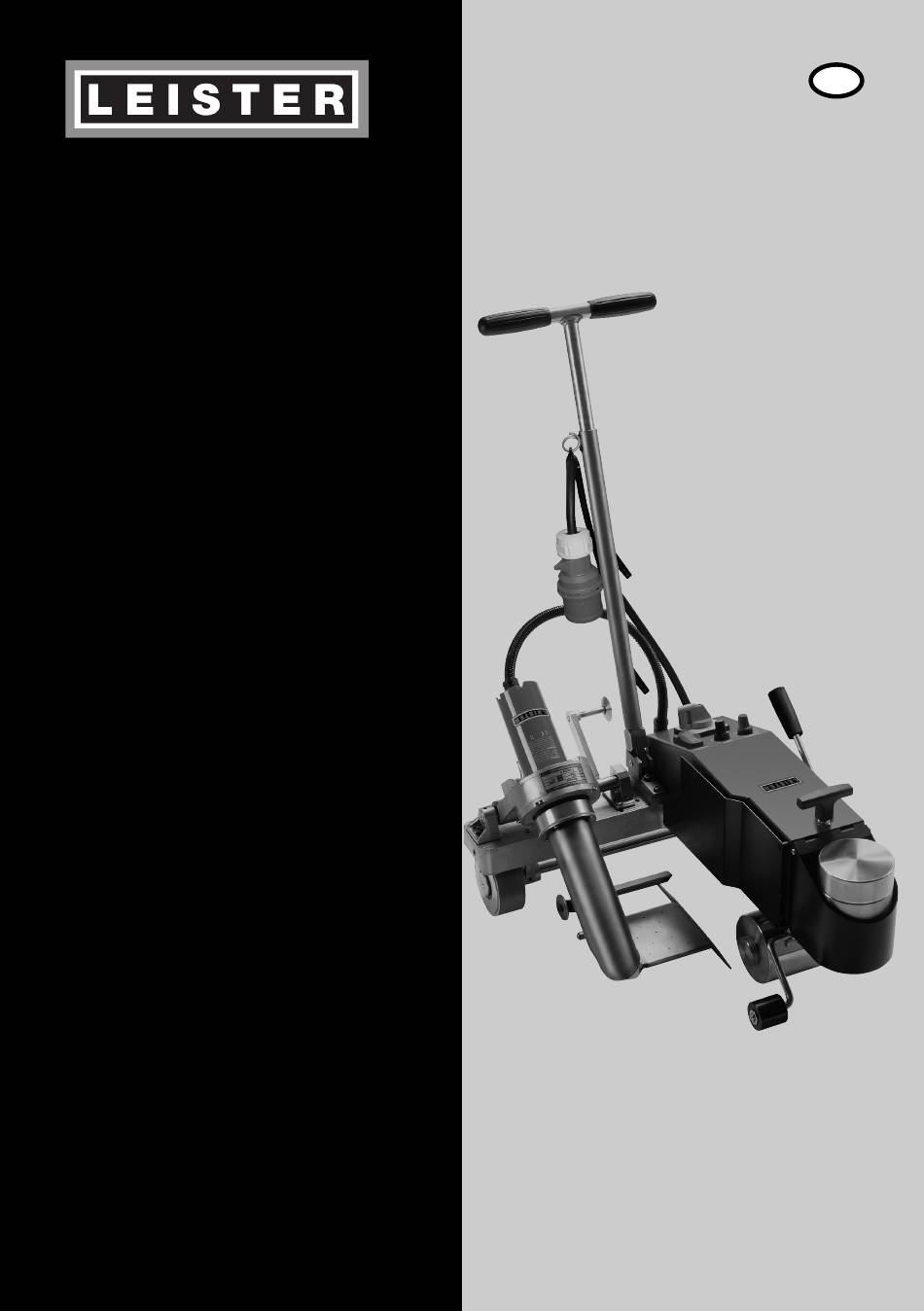

- Seite 2 BEDIENUNGSANLEITUNG Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verfügung aufbewahren. LEISTER BITUMAT Heissluft-Schweissautomat ANWENDUNG • Zum Überlappschweissen von modifiziertem Bitumen (SBS, APP) für verschiedene Dachsysteme • Schweissnahtbreiten 80 und 100 mm WARNUNG Lebensgefahr beim Öffnen des Gerätes, da spannungs- führende Komponenten und Anschlüsse freigelegt werden.
-
Seite 3: Technische Daten
Konformität Leister Process Technologies, Galileostrasse 10, CH-6056 Kaegiswil/Schweiz bestätigt, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung die Anforde- rungen der folgenden EG-Richtlinien erfüllt. Richtlinien: 98/37, 2004/108, 2006/95 Harmonisierte Normen: EN 12100-1, EN 12100-2, EN 60204-1, EN 55014-1, EN 55014-2,... -
Seite 4: Geräte-Beschreibung
GERÄTE-BESCHREIBUNG Leister BITUMAT 6 5 4 1. Netzkabel 16. Führungsstab Unterteil 2. Gehäuse 17. Führungsstab Oberteil 3. Hauptschalter 18. Klemmhebel Führungsstab-Trennung 4. Schalter Antrieb 19. Klemmhebel höhenverstellbar 5. Drehknopf Geschwindigkeit 20. Halterung für Netzkabel 6. Drehknopf Temperatur 21. Führungsrolle 7. Schweissdüse 22. -
Seite 5: Schweiss-Parameter
SCHWEISS-PARAMETER Leister BITUMAT Schweisstemperatur Hauptschalter (3) auf I stellen. Drehknopf Temperatur (6) auf den gewünschten Wert einstellen. Aufheizzeit ca. 5 Minuten. Schweissgeschwindigkeit Je nach Dichtungsbahnen und Witterungseinflüssen die entsprechende Schweissgeschwindigkeit mit dem Drehknopf Geschwindigkeit (5) einstellen. Fügekraft • Die Fügekraft wird auf die Antriebsrolle (13) übertragen. -
Seite 6: Bedienung
BEDIENUNG 80 / 100 mm Überlapp Leister BITUMAT Betriebsbereitschaft • Schwenkbaren Führungsstab Oberteil (17) mit Imbus - schrauben (15) montieren. • Netzkabel (1) in Halterung (20) einhängen. • Führungsstab mittels Klemmhebel (19) gewünschte Höhe einstellen. • Grundeinstellung der Schweissdüse (7) kontrollieren. - Seite 7 BEDIENUNG 80 / 100 mm Überlapp Leister BITUMAT • Um eine gleichmässige Schweissung zu erhalten, dürfen an der Antriebsrolle (13) keine Bitumenablagerungen vorhanden sein. • Bei Verunreinigungen können folgende Massnahmen getroffen werden: – Schrauben (28) lösen. Distanz zwischen Abstreifer (27) und Antriebsrolle (13) reduzieren.
- Seite 8 BEDIENUNG 80 / 100 mm Überlapp Leister BITUMAT Stromversorgung Bei Verwendung einer Verlängerungsleitung muss ein 4 mm 2 – Netzkabel verwendet werden. Das Verlängerungskabel muss für den Einsatzort (z.B. im Freien) zugelassen und entsprechend gekennzeichnet sein. Heizleistung bei Unterspannung / Überspannung...
- Seite 9 BEDIENUNG 80 / 100 mm Überlapp Leister BITUMAT Gerätepositionierung • Schweissautomat mit Druck auf schwenkbaren Führungsstab (17) abkippen und auf Schweissposition fahren. • Führungsrolle (21) nach unten schwenken. • Führungsrolle (21) muss in einer Linie zur Kante der Antriebsrolle (13) eingestellt sein.
-
Seite 10: Wartung
ZUBEHOR • Es darf nur Leister-Zubehör verwendet werden. SCHULUNG Die Firma Leister und deren autorisierte Service-Stellen bieten weltweit kostenlos Schweisskurse an. Der Kunde wird falls nötig auch auf der Baustelle geschult. WARTUNG • Antriebsrolle (13) reinigen. • Schweissdüse (7) mit Drahtbürste reinigen. - Seite 11 ® Service-Nachweis Leister Bitumat Dieses Dokument sollte bei einer Reparatur oder einem Service durch die auto- risierte LEISTER-Servicestelle nachgeführt werden. Das Dokument ist durch den Besitzer des Gerätes aufzubewahren. Technische Daten Schweissautomat Typ Bestell-Nr. Serien-Nr. Nennspannung Nennleistung Verkauf Datum Service 1.
- Seite 12 ® © Copyright by Leister Your authorised Service Centre is: Leister Process Technologies Galileo-Strasse 10 CH-6056 Kaegiswil/Switzerland Tel. +41-41662 74 74 +41-41662 74 16 www.leister.com sales@leister.com...
