Montage
2.6
Belastung
Obwohl alle Vorsichtsmaßnahmen beachtet wurden, um die maximale Stabilität dieses Produktes
zu gewährleisten, sollte auf Unebenheiten des Fußbodens, Fahrstuhl-Türrahmen, Kabel etc.
geachtet werden, um Unfälle zu verhindern.
Um Stabilität während des Transportes sicherzustellen, sollte der Monitor abgenommen und
gegebenenfalls separat transportiert werden.
Es ist unzulässig, die Tragkraft der Gerätewagen uni-c rt, pro-c rt, duo-c rt, comp ct-c rt,
cl ssic-c rt oder endo-c rt zu überschreiten.
Bitte beachten Sie die Höchstbelastbarkeit der Gerätewagen uni-c rt, pro-c rt, duo-c rt,
comp ct-c rt, cl ssic-c rt oder endo-c rt (siehe Abschnitt 8).
2.7
Montage / Bedienung
2.7.1 Ablageböden
können entfernt oder an einer anderen Stelle eingebaut werden. Lösen Sie dabei die Schrauben,
positionieren Sie den Boden neu und verschrauben Sie den Boden anschließend wieder.
Überprüfen Sie danach den Schutzleiterwiderstand.

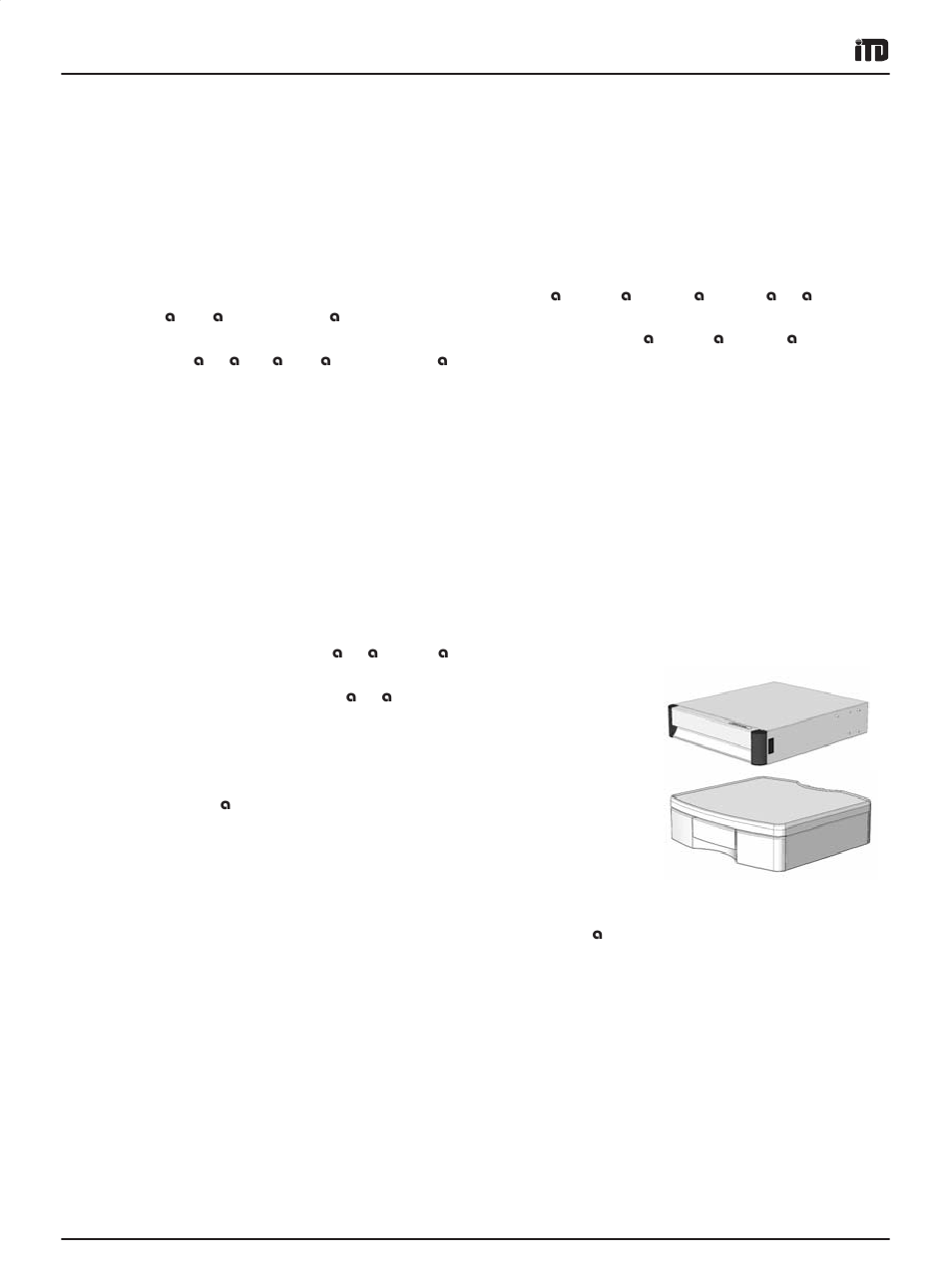

2.7.2 Schubfächer
Schubfachblöcke (comp ct-c rt, pro-c rt) sind mit einer Verriegelung versehen.
Um das Schubfach (comp ct-c rt) öffnen zu können, muss gleich-
zeitig auf den Riegel seitlich gedrückt werden.
Bei pro-c rt muß der Bediengriff an der Frontblende nach oben
gezogen werden.
Die Schubfächer sind im ausgezogenem Zustand aushängbar.
An der Frontblende kann ein Beschriftungsstreifen angebracht werden.
Schubfach bei Transport einschieben (ausgenommen pro-c rt).
2.7.3 Trenntransformator
ist in einem Gehäuse unter der Basis des Grundgestells montiert.
Diese Montage erfolgt werkseitig.
2.8
Nachträglicher Anbau von Systemkomponenten
Ein nachträglicher Anbau von ITD Systemkomponenten darf nur von Fachpersonal durch-
geführt werden. Anschließend ist ein Kipptest durchzuführen, siehe Abschitt 2.4.
