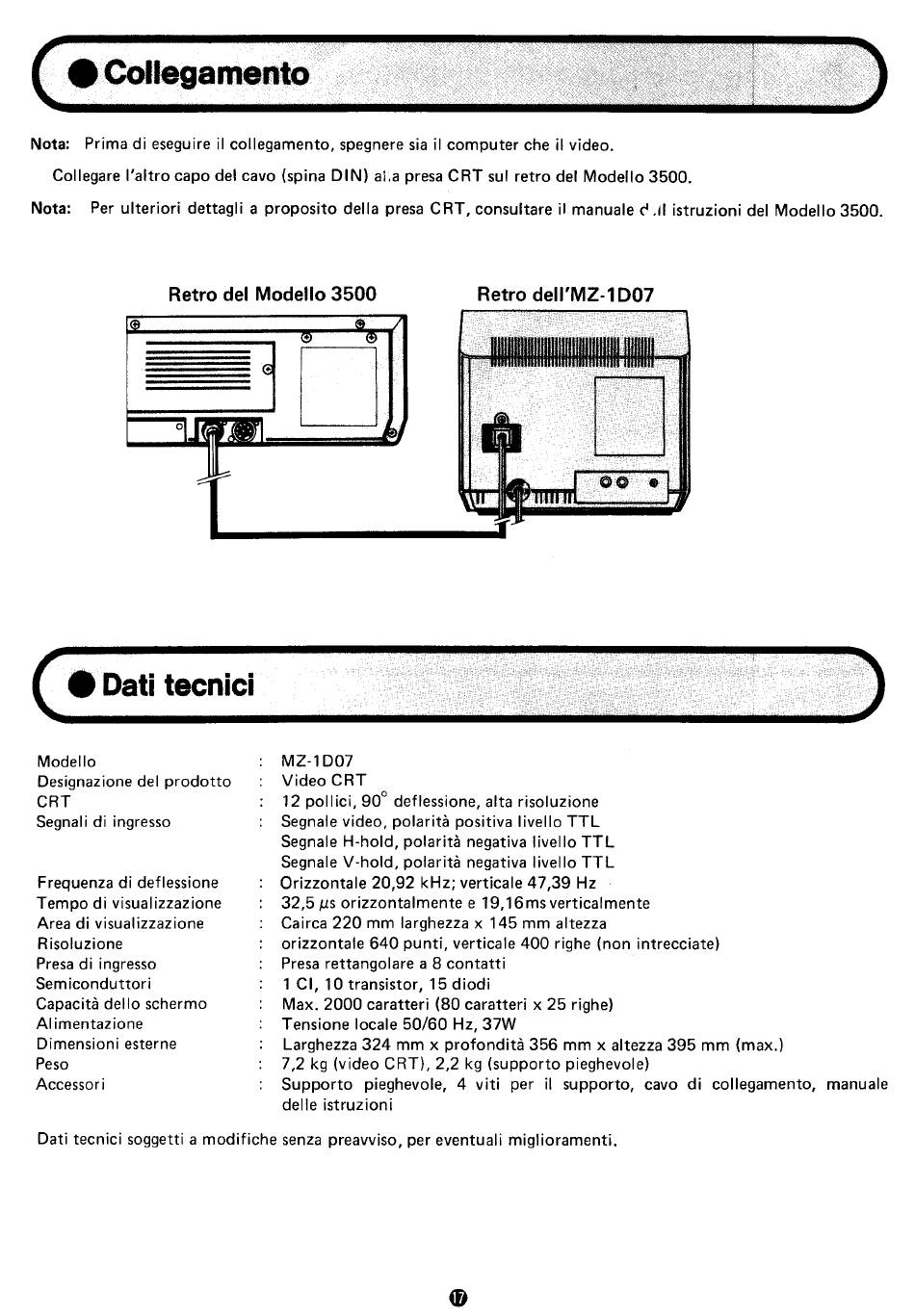

( • CoIlegamento
)
Nota: Prima di eseguire il collegamento, spegnere sia il computer che il video.
Collegare I'altro capo del cavo (spina DIN) aLa presa CRT sui retro del Modello
3500.
Nota:
Per ulteriori dettagli a proposito dell a presa CRT, consultare il manuale
cl
.11 istruzioni del Modello
3500.
Retro del Modello 3500
Retro de1l'MZ-1 007
( • Dati
tecnici
Modello
Designazione del prodotto
CRT
Segnali di ingresso
Frequenza di deflessione
Tempo di visualizzazione
Area di visualizzazione
Risoluzione
Presa d i i ngresso
Semiconduttori
Capacita delle schermo
AI imentazione
Dimensioni esterne
Peso
Accessori
MZ-1D07
Video CRT
12
poll ici,
90°
deflessione, alta risoluzione
Segnale video, polarita positiva livello TTL
Segnale H-hold, polarita negativa livello TTL
Segnale V-hold, polarita negativa livello TTL
Orizzontale
20,92
kHz; verticale
47,39
Hz
32,5
f.1S
orizzontalmente e
19,16
ms verticalmente
Cairca
220
mm larghezza x
145
mm altezza
orizzontale
640
punti, verticale
400
righe (non intrecciate)
Presa rettangolare a 8 contatti
1
Cl,
10
transistor,
15
diodi
Max.
2000
caratteri
(80
caratteri x
25
righe)
Tensione locale
50/60
Hz,
37W
Larghezza
324
mm x profondita
356
mm x altezza
395
mm (max.)
7,2
kg (video CRT),
2,2
kg (supporto pieghevole)
)
Supporto pieghevole, 4 viti per il supporto, cavo di collegamento, manuale
delle istruzioni
Dati tecnici soggetti a modifiche senza preavviso, per eventuali miglioramenti.
