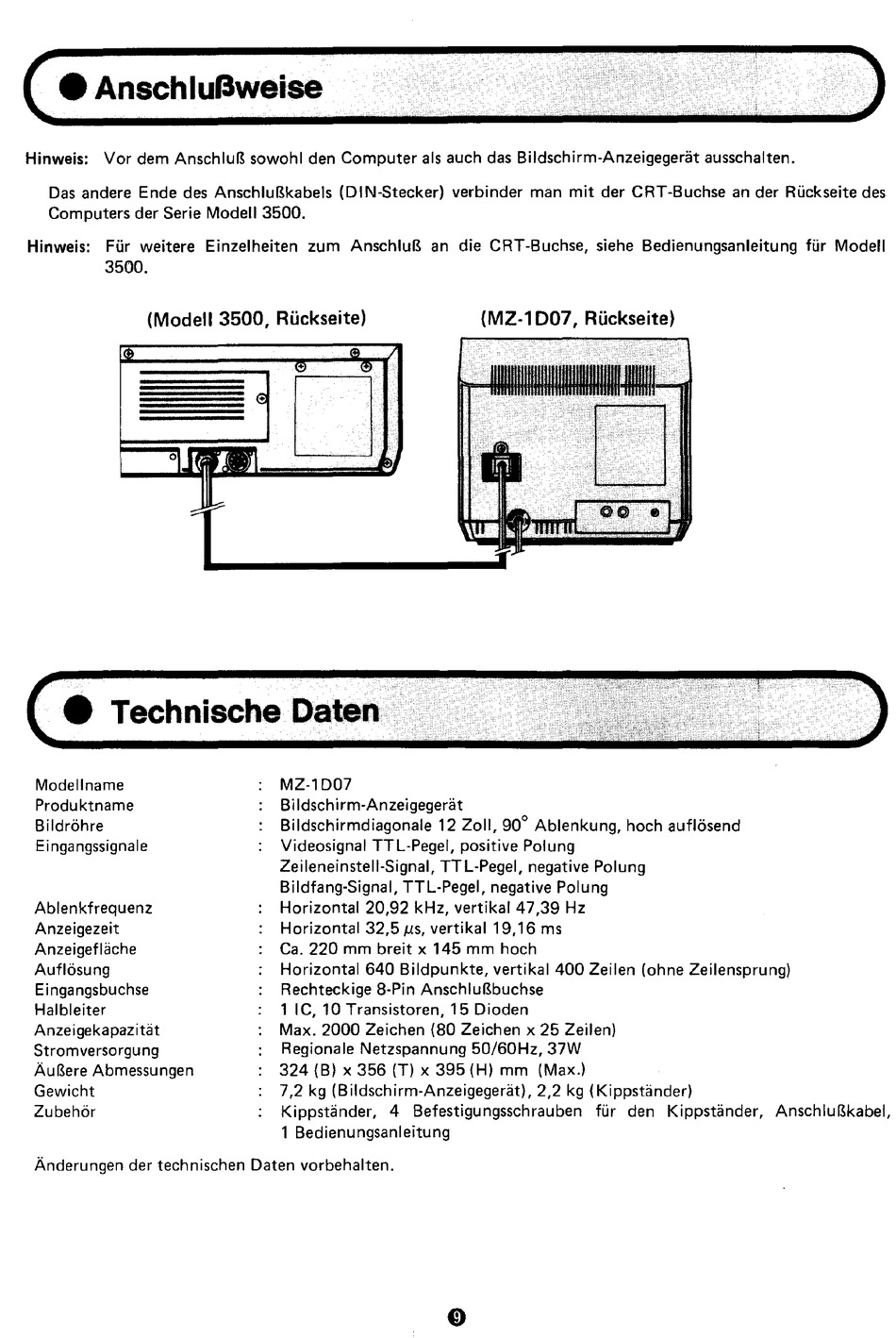

( • Anschluaweise
)
Hinweis: Vor dem
Anschlu~
sowohl den Computer als auch das Bildschirm-Anzeigegeriit ausschalten.
Das andere Ende des
Anschlu~kabels
(DIN-Stecker) verbinder man mit der CRT-Buchse an der Ruckseite des
Computers der Serie Modell 3500.
Hinweis: Fur weitere Einzelheiten zum
Anschlu~
an die CRT-Buchse, siehe Bedienungsanleitung fur Modell
3500.
(Modell 3500, Ruckseite) (MZ-1 007, Ruckseite)
( • Technische Daten
Modellname
Produktname
Bildrohre
Eingangssignale
Ablenkfrequenz
Anzeigezeit
Anzeigefliiche
Auflosung
Eingangsbuchse
Halbleiter
Anzeigekapazitiit
Stromversorgung
Au~ere
Abmessungen
Gewicht
MZ·1D07
Bildschirm-Anzeigegeriit
Bildschirmdiagonale 12 Zoll, 90° Ablenkung, hoch auflosend
Videosignal TTL·Pegel, positive Polung
Zeileneinstell-Signal, TTL-Pegel, negative Polung
Bildfang-Signal, TTL-Pegel, negative Polung
Horizontal 20,92 kHz, vertikal47,39 Hz
Horizontal 32,5 MS, vertikal 19,16 ms
Ca. 220 mm breit x 145 mm hoch
Horizontal 640 Bildpunkte, vertikal 400 Zeilen (ohne Zeilensprung)
Rechteckige 8-Pin
Anschlu~buchse
1 IC, 10 Transistoren, 15 Dioden
Max. 2000 Zeichen (80 Zeichen x 25 Zeilen)
Regionale Netzspannung 50/60Hz, 37W
324 (B) x 356 (T) x 395 (H) mm (Max.)
7,2 kg (Bildschirm-Anzeigegeriit), 2,2 kg (Kippstiinder)
)
Zubehor
Kippstiinder, 4 Befestigungsschrauben fur den Kippstiinder,
Anschlu~kabel,
1 Bedienungsanleitung
Anderungen der technischen Daten vorbehalten.
