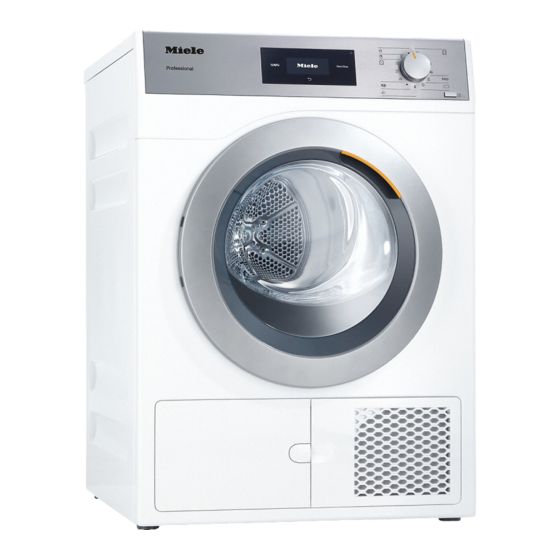

- Seite 1 Gebrauchs- und Aufstellanweisung Ablufttrockner Lesen Sie unbedingt die Gebrauchsanweisung vor Aufstellung - Instal- lation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-DE M.-Nr. 11 080 140...
-
Seite 2: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz ................ 6 Sicherheitshinweise und Warnungen .............. 7 Bedienung des Trockners................... 18 Bedienblende ......................18 Symbole auf der Bedienblende ................19 Symbole im Display....................20 Sensortasten und Touchdisplay mit Sensortasten..........21 Basismenü......................21 Beispiele für die Bedienung .................. 22 Auswahlliste ..................... - Seite 3 Inhalt Extras wählen ......................31 Schonen ...................... 31 Knitterschutz .................... 31 Startvorwahl wählen....................32 5. Programm starten ................... 33 Programm starten....................33 6. Programmende – Wäsche entnehmen ............ 34 Programmende...................... 34 Wäsche entnehmen....................34 Pflegehinweise beachten ..................34 Programmübersicht .................... 35 Standardprogramme .....................
- Seite 4 Inhalt Aufstellen und Anschließen ................ 56 Vorderansicht ......................56 Rückansicht......................57 Aufstellsituationen ....................58 Seitenansicht.................... 58 Stahlsockel ....................... 58 Draufsicht ...................... 58 Wasch-Trocken-Säule .................. 58 Trockner zum Aufstellungsort transportieren ............59 Aufstellen....................... 60 Trockner ausrichten .................. 60 Externe Steuereinrichtungen ................ 60 Elektroanschluss ....................
- Seite 5 Inhalt Lautstärke Begrüßungston ..................75 Fehlerton........................ 76 Memory ......................... 76 Knitterschutz ......................76 Erweitertes Abkühlen..................... 76 Abkühltemperatur....................76 Startvorwahl ......................77 Programmname ..................... 77 Trockenstufen Koch-/Bunt ..................77 Trockenstufen Pflegeleicht ..................77 Trockenstufen Automatic plus................77 Trockenstufen Mangeltrocken ................77 Luftwege reinigen ....................
-
Seite 6: Ihr Beitrag Zum Umweltschutz
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsorgenden Altge- rät sind Sie gesetzmäßig eigenverant- wortlich. Bitte sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersi-... -
Seite 7: Sicherheitshinweise Und Warnungen
Der Trockner ist ausschließlich zum Trocknen von in Wasser ge- waschenen Textilien bestimmt, die vom Hersteller im Pflegeetikett als trocknergeeignet ausgewiesen sind. Andere Verwendungszwecke sind möglicherweise gefährlich. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung ver- ursacht werden. - Seite 8 Sicherheitshinweise und Warnungen Personen, die aufgrund ihrer physischen, sensorischen oder geis- tigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Trockner sicher zu bedienen, dürfen diesen Trockner nicht ohne Aufsicht oder Anweisung durch eine verantwort- liche Person benutzen.
-
Seite 9: Technische Sicherheit
Schutzleiter verursacht werden. Durch unsachgemäße Reparaturen können unvorhersehbare Ge- fahren für den Benutzer entstehen, für die Miele keine Haftung über- nimmt. Reparaturen dürfen nur von Miele autorisierten Fachkräften durchgeführt werden, ansonsten besteht bei nachfolgenden Schä- den kein Garantieanspruch. - Seite 10 Sicherheitshinweise und Warnungen Wenn die Netzanschlussleitung beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden. Defekte Bauteile dürfen nur gegen Miele Original Ersatzteile aus- getauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Sicherheitsanforderungen in vollem Umfang erfüllen.
- Seite 11 Vibration) mit einem Spezial-Leuchtmittel ausgestattet. Dieses Spezial-Leuchtmittel darf nur für die vorhergesehene Verwen- dung genutzt werden. Es ist nicht zur Raumbeleuchtung geeignet. Der Austausch darf nur von einer von Miele autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden.
- Seite 12 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Die maximale Beladungsmenge beträgt 7 kg (Trockenwäsche). Die teilweise geringeren Beladungsmengen für einzelne Programme kön- nen Sie dem Kapitel „Programmübersicht“ entnehmen. Stützen oder lehnen Sie sich nicht auf die Tür. Dieser Trockner kann sonst umkippen und Sie können sich oder andere Personen verletzen.
- Seite 13 Sicherheitshinweise und Warnungen Die Abluftleitung darf niemals an einem der folgenden Kamine oder Schächte installiert werden. – Rauch- oder Abgaskamine, die in Betrieb sind. – Schächte, die der Entlüftung von Aufstellungsräumen mit Feuer- stätten dienen. – Fremd genutzte Kamine. Wenn Rauch oder Abgas zurückgedrückt wird besteht Vergiftungs- gefahr.
- Seite 14 Sicherheitshinweise und Warnungen Kontrollieren Sie regelmäßig alle Bestandteile der Abluftleitung (z. B. Mauerrohr, Außengitter, Biegungen, Bögen usw.) auf Luftdurch- lässigkeit und einwandfreie Funktion. Führen Sie gegebenenfalls ei- ner Reinigung durch. Wenn sich dort Flusen abgelagert haben, be- hindern Sie die das Ausblasen der Luft und somit die einwandfreie Funktion des Trockners.
- Seite 15 Sicherheitshinweise und Warnungen Weil Brandgefahr besteht, dürfen Textilien dann nicht getrocknet werden, wenn sie – ungewaschen sind. – nicht ausreichend gereinigt sind und öl-, fetthaltige oder sonstige Rückstände aufweisen (z. B. Küchen- oder Kosmetikwäsche mit Speiseöl-, Öl-, Fett-, Creme-Rückständen). Bei nicht ausreichend gereinigten Textilien besteht Brandgefahr durch Wäscheselbstent- zündung, sogar nach Beendigung des Trockenvorganges und au- ßerhalb des Trockners.
- Seite 16 Zeitschaltuhr oder an einer elektrischen Anlage mit Spitzenlast- abschaltung) betrieben werden. Der Trockner darf nur an einer Spitzenlastanlage betrieben werden, wenn diese über die Miele XCI-Box mit dem Trockner verbunden ist und die entsprechenden Einstellungen im Trockner eingestellt wur- den.
- Seite 17 Miele Trockner und der Miele Waschmaschine passt. Achten Sie darauf, dass der als nachkaufbares Zubehör erhältliche Miele Sockel zu diesem Trockner passt. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und War- nungen verursacht werden.
-
Seite 18: Bedienung Des Trockners
Bedienung des Trockners Bedienblende a Sensortaste Sprache e Optische Schnittstelle Zur Auswahl der aktuellen Bediener- Dient dem Kundendienst als Übertra- sprache im Display. gungspunkt. Nach Ausschalten und Einschalten f Programmwähler wird wieder die Betreibersprache an- Zur Anwahl der Trockenprogramme. gezeigt. -
Seite 19: Symbole Auf Der Bedienblende
Bedienung des Trockners Symbole auf der Bedienblende Spezialprogramme Express Schranktrocken Pflegeleicht Schranktrocken plus Schranktrocken Bügeltrocken Wolle Zeitprogramm Warmluft Koch-/Buntwäsche Schranktrocken plus Schranktrocken Bügeltrocken Mangeltrocken Baumwolle PRO ... -
Seite 20: Symbole Im Display
Bedienung des Trockners Symbole im Display Extras: Mit der Sensortaste Extras können Sie weitere Extras zu einem Trockenprogramm auswählen. Schonen: Mit der Sensortaste Schonen können Sie die mechanische Be- anspruchung der Textilien beim Trocknen reduzieren. Knitterschutz: Mit der Sensortaste Knitterschutz können Sie Knitterfalten ... -
Seite 21: Sensortasten Und Touchdisplay Mit Sensortasten
Bedienung des Trockners Sensortasten und Touchdisplay Basismenü mit Sensortasten Koch-/Buntwäsche Die Sensortasten , , Start/Stop 1:43 Schranktrocken sowie die Sensortasten im Display rea- gieren auf Berührung mit den Finger- spitzen. Jede Berührung wird mit einem Tastenton bestätigt. Diesen Tastenton können Sie ausschalten (siehe Kapitel Das Basisdisplay eines Trockenpro- „Betreiberebene“). -
Seite 22: Beispiele Für Die Bedienung
Bedienung des Trockners Oder Sie verändern mit + und – einen Beispiele für die Bedienung Wert. Auswahlliste An den Pfeilen und rechts im Dis- normal play erkennen Sie, dass eine Auswahl- liste zur Verfügung steht. Trockenst. Koch-/Bunt ... -
Seite 23: Erste Inbetriebnahme
Berühren Sie die Sensortaste der ge- der Erstinbetriebnahme verändern. wünschten Sprache. Danach sind Einstellungen nur vom Miele Kundendienst zu ändern. Die gewählte Sprache wird durch einen Rahmen markiert und das Display Die Einstellungen sind zusätzlich im Ka- wechselt zur nächsten Einstellung. -
Seite 24: Hinweis Auf Externe Geräte
Erste Inbetriebnahme Hinweis auf externe Geräte Abfrage Uhr bestätigen Ein Hinweis auf externe Hardware er- folgt. Soll auf die Tageszeitanzeige verzichtet werden? Externe Hardware nein bei ausgeschalte- ter Maschine an- Information Berühren Sie die Sensortaste oder schließen und ein- nein schalten, oder weiter mit "OK". -
Seite 25: Programmpakete Auswählen
Erstinbetriebnahme vorneh- Die Programme werden aktiviert (Rah- men. Informieren Sie sich bei einem men) oder deaktiviert (kein Rahmen). späteren Änderungswunsch beim Miele Bestätigen Sie mit der Sensortaste Kundendienst. OK Anwahl bestätigen Berühren Sie die Sensortaste , bis Das Display wechselt zurück zur Anzei-... -
Seite 26: Inbetriebnahme Abschließen
Erste Inbetriebnahme Die Einrichtung des Kassiergerätes ist im Kapitel „Betreiberebene“, Abschnitt „Kassiergerät“ beschrieben. Dauer Inbetriebnahme abschließen Die Inbetriebnahme ist dann abge- schlossen, wenn im Anschluss ein Pro- Berühren Sie die Sensorstaste gramm länger als 20 Minuten vollstän- rechts oben, bis 0:20 erscheint. -
Seite 27: Die Richtige Wäschepflege Beachten
1. Die richtige Wäschepflege beachten – Vernähen oder entfernen Sie gelöste Waschen Formbügel von BHs. – Waschen Sie besonders stark ver- schmutzte Textilien besonders gründ- Pflegesymbole lich. Verwenden Sie genügend Waschmittel und wählen Sie eine ho- Trocknen he Temperatur. Waschen Sie im Zwei- ... -
Seite 28: Trockner Beladen
2. Trockner beladen Wäsche einfüllen Tür schließen Textilien können beschädigt werden. Lesen Sie vor dem Einfüllen zuerst das Kapitel „1. Die richtige Wäsche- pflege beachten“. Schließen Sie die Tür mit leichtem Schwung. Öffnen Sie die Tür. Füllen Sie die Wäsche ein. Textilien können beschädigt werden. -
Seite 29: Programm Wählen
3. Programm wählen Spezialprogramme über die Pro- Trockner einschalten grammwählerstellung wählen Drücken Sie die Taste . Die Trommelbeleuchtung wird einge- schaltet. Die Trommelbeleuchtung erlischt auto- matisch nach einigen Minuten sowie nach Programmstart (Energieeinspa- rung). Programm wählen Standardprogramme über den Pro- ... -
Seite 30: Programmeinstellung Wählen
4. Programmeinstellung wählen Dauer wählen (zeitgesteuerte Pro- Basismenü eines Programms gramme) Trockenstufe wählen Sie können selbst die Dauer des Pro- Sie können bei vielen Programmen die gramms wählen.* voreingestellte Trockenstufe ändern. * Der Zeitrahmen für die Wahl der Dauer Abhängig vom Programm sind unter- kann durch den Kundendienst einge- schiedliche Trockenstufen wählbar. -
Seite 31: Extras Wählen
4. Programmeinstellung wählen Schonen Extras wählen Empfindliche Textilien (mit Pflegesymbol Trockenprogramme können mit unter- , z. B. aus Acryl) werden mit niedrige- schiedlichen Extras ergänzt werden. rer Temperatur und längerer Dauer ge- trocknet. Koch-/Buntwäsche 1:43 Knitterschutz Schranktrocken Die Trommel dreht sich nach Pro- ... -
Seite 32: Startvorwahl Wählen
4. Programmeinstellung wählen Ist die Startvorwahl auf Ende um oder Startvorwahl wählen Start um eingestellt, werden Ihnen die Die Startvorwahl muss über die Betrei- aktuellen Zeiten angezeigt. berebene aktiviert sein, damit sie an- Berühren Sie die Sensortaste wählbar ist. -
Seite 33: Programm Starten
5. Programm starten Kassiergerät Programmdauer / Restzeitpro- gnose Tipp: Wenn ein Kassiergerät vorhanden ist, beachten Sie die Zahlungsaufforde- Die Programmdauer ist von der Menge, rung im Display. Art und Restfeuchte der Wäsche oder auch von der Wasserhärte abhängig. Öffnen Sie nach Programmstart nicht Deshalb kann die Programmdauer der die Tür oder brechen Sie das Pro- Trockenstufenprogramme variieren oder... -
Seite 34: Programmende - Wäsche Entnehmen
6. Programmende – Wäsche entnehmen Programmende Wäsche entnehmen Kurz vor Programmende wird die Wä- sche abgekühlt. Die Wäsche kann ent- nommen werden. Wenn nur noch Ende im Display er- scheint, ist das Programm beendet. Wurde der Knitterschutz * gewählt, dann dreht sich die Trommel in Interval- len. -
Seite 35: Programmübersicht
Programmübersicht Alle mit * gekennzeichneten Gewichte beziehen sich auf das Gewicht der tro- ckenen Wäsche. Standardprogramme Koch-/Buntwäsche maximal 7 kg* Schranktrocken plus, Schranktrocken Artikel – Ein- und mehrlagige Textilien aus Baumwolle. – Frottier-Handtücher/Badetücher/Bademäntel, T-Shirts, Unterwä- sche, Biber-/Frottierbettwäsche, Säuglingswäsche. –... - Seite 36 Programmübersicht Express maximal 4 kg* Artikel Unempfindliche Textilien für das Programm Koch-/Buntwäsche in der Trockenstufe Schranktrocken. Hinweis Dieses Programm hat gegenüber dem Programm Koch-/Buntwäsche eine kürzere Programmdauer. Pflegeleicht maximal 4 kg* Schranktrocken plus, Schranktrocken, Bügeltrocken Artikel – Pflegeleichte Textilien aus Synthetik, Baumwolle oder Mischgewe- ben.
-
Seite 37: Spezialprogramme
Programmübersicht Spezialprogramme Frottierwäsche maximal 7 kg* Artikel Große Mengen ein- und mehrlagiger Frottierwäsche. Das sind z. B. Handtücher, Badetücher, Badeschals, Bademäntel, Waschlappen oder Frottierbettwäsche. Hinweis In diesem Programm wird ausschließlich Schranktrocken plus ge- trocknet. Oberhemden maximal 2 kg* Schranktrocken, Bügeltrocken plus Artikel Hemden und Hemdblusen. - Seite 38 Programmübersicht Jeans maximal 3,5 kg* Schranktrocken, Bügeltrocken plus Artikel Hosen, Jacken, Röcke, Hemden aus Jeansstoff. Seide maximal 1 kg* Artikel Textilien aus trocknergeeigneter Seide: Blusen, Hemden Hinweis – Programm zum Reduzieren von Knitterfalten. – Textilien werden nicht fertig getrocknet. – Textilien nach Programmende sofort entnehmen. Automatic plus maximal 5 kg* Schranktrocken plus, Schranktrocken, Bügeltrocken plus...
- Seite 39 – Dieses Programm nur zum Trocknen oder Durchlüften trocknerge- eigneter Produkte nutzen, die nicht mechanisch beansprucht wer- den sollen. Hinweis – Dieses Programm darf nur in Verbindung mit dem Miele Trockner- korb (nachkaufbares Zubehör) gewählt werden. – Ohne Trocknerkorb ist kein ausreichendes Trocknungsergebnis möglich.
-
Seite 40: Programmpakete
Programmübersicht Programmpakete Sie können unterschiedliche Programmpakete auswählen. Die jeweils angewählten Programme aus den Programmpaketen werden dann un- ter Spezialprogramme angezeigt. Sport Outdoor maximal 2,5 kg* Schranktrocken, Bügeltrocken plus Artikel Outdoor-Bekleidung aus trocknergeeignetem Material. Imprägnieren maximal 2,5 kg* Textilien Zum Trocknen trocknergeeigneter Textilien, wie z. B. Mikrofaser, Ski- und Outdoor-Bekleidung, feine dichte Baumwolle (Popelin), Tischde- cken. - Seite 41 Programmübersicht Heimtextilien Bettware Daunen maximal 2 kg* Artikel Trocknergeeignete Bettware (Bettdecken oder Kopfkissen mit Dau- nen- oder Federfüllung). Hinweis In diesem Programm wird ausschließlich Schranktrocken getrocknet. Tipp Federn haben die Eigenschaft, bei Wärme Eigengerüche auszubil- den. Lassen Sie Bettware nach dem Trocknen außerhalb des Trock- ners auslüften.
- Seite 42 Programmübersicht Hygiene In den Hygieneprogrammen wird mit einer über einen längeren Zeitraum gleich- bleibenden Temperatur getrocknet (längere Temperaturhaltezeit). Hierdurch wer- den Mikroorganismen, wie z. B. Keime oder Hausstaubmilben, abgetötet und Allergene in der Wäsche reduziert. Wenn ein Hygieneprogramm vorzeitig abgebrochen wird, dann werden Mikroor- ganismen nicht abgetötet.
-
Seite 43: Programmablauf Ändern
Wählen und starten Sie ein neues ein Wertverlust erfolgen. Programm. * Während der Erstinbetriebnahme oder Wäsche nachlegen nachträglich vom Miele Kundendienst Öffnen Sie die Tür. kann ein Änderungszeitraum vorgege- ben werden, in dem eine Programmän- Verbrennungsgefahr durch Be- derung zulässig ist. -
Seite 44: Reinigung Und Pflege
Reinigung und Pflege Reinigungsintervall Reinigen Sie immer wenn diese Auf- forderung im Display erscheint: Ein zweiteiliger Flusenfilter im Luftfüh- oder Luftwege reinigen Siebe reinigen rungsbereich fängt beim Trockenvor- gang anfallende Flusen auf. Durch eine unregelmäßige Reinigung kann sich die Trockenzeit verlängern. ... -
Seite 45: Flusenfilter Demontieren
Reinigung und Pflege Flusenfilterteile trocken reinigen Tipp: Das beste Reinigungsergebnis können Sie mit einem Staubsauger er- zielen. Ziehen Sie den Flusenfilter an seinem Griff heraus. Flusenfilter demontieren Streifen oder saugen Sie die Flusen Flusenfilterteile nass reinigen Wenn die Flusenfilterteile stark verklebt oder verstopft sind, müssen Sie diese zusätzlich unter fließendem warmen Wasser reinigen. -
Seite 46: Luftführungsbereich Reinigen
Reinigung und Pflege Luftführungsbereich reinigen Öffnen Sie die Tür. Flusen können Sie mit dem Staub- sauger entfernen. Der runde Deckel (D) hat keine Funktion und ist nicht abnehmbar. Das Gebläserad im Inneren des Trock- Ziehen Sie die Abdeckung für den ners kann mit Waschmittelresten und Luftführungsbereich heraus. -
Seite 47: Flusenfilter Montieren Und Einsetzen
Reinigung und Pflege Entfernen Sie mit einem feuchten Tuch vorhandene Flusen. Beschädi- Stecken Sie das innere und äußere gen Sie dabei nicht das Dichtungs- Flusenfilterteil ineinander (1.). gummi. Drehen Sie das innere Flusenfilterteil leicht bis zum spürbaren Rasten im Flusenfilter montieren und einsetzen Uhrzeigersinn (2.). -
Seite 48: Trockner Reinigen
Reinigung und Pflege Reinigen Sie den Trockner und die Schließen Sie die Flusenfilterklappe. Dichtung an der Türinnenseite nur mit Nur der ordnungsgemäß eingesetzte einem leicht feuchten, weichen Tuch Filter und die geschlossene Flusenfil- und mildem Reinigungsmittel oder terklappe gewährleisten die Dichtig- Seifenlauge. -
Seite 49: Was Tun, Wenn
Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen. - Seite 50 Was tun, wenn ... Meldung Ursache und Behebung Der Trockner arbeitet nicht optimal oder nicht wirt- Luftwege reinigen schaftlich. Mögliche Ursachen: Verstopfungen durch leuchtet nach Flusen oder Waschmittelrückständen. Programmende. Reinigen Sie den Flusenfilter. Kontrollieren und reinigen Sie den Luftführungsbe- reich.
- Seite 51 Erfolg, rufen Sie Berühren Sie die Sensortaste den Kundendienst. Erfolgen wieder Programmabbruch und Fehlermel- leuchtet nach ei- dung, liegt ein Defekt vor. Informieren Sie den Miele nem Programm- Kundendienst. abbruch. Die Wäsche hat sich ungünstig verteilt oder aufgerollt.
-
Seite 52: Ein Nicht Zufriedenstellendes Trockenergebnis
Was tun, wenn ... Ein nicht zufriedenstellendes Trockenergebnis Problem Ursache und Behebung Die Wäsche ist nicht zu- Die Beladung bestand aus unterschiedlichen Gewe- friedenstellend getrock- ben. net. Trocknen Sie im Programm Zeitprogramm warm nach. Wäsche oder federge- Wäsche wurde mit zu wenig Waschmittel gewaschen. füllte Kopfkissen bilden Federn haben die Eigenschaft, bei Wärme Eigengerü- durch das Trocknen... -
Seite 53: Der Trockenvorgang Dauert Sehr Lange
Was tun, wenn ... Der Trockenvorgang dauert sehr lange Problem Ursache und Behebung Der Trockenvorgang Möglicherweise werden Sie wieder aufgefordert, die dauert sehr lange oder Luftwege/Siebe zu reinigen. wird sogar abgebro- Prüfen Sie alle nachfolgend beschriebenen mögli- chen.* chen Ursachen. Waschmittelrückstände, Haare und Feinstflusen kön- nen Verstopfungen verursachen. -
Seite 54: Allgemeine Probleme Mit Dem Trockner
Was tun, wenn ... Allgemeine Probleme mit dem Trockner Problem Ursache und Behebung In der Trommel bildet Der Trockner ist an eine Abluftsammelleitung instal- sich Kondenswasser. liert. Der Trockner darf nur mit einer Rückstauklappe an die Abluftsammelleitung installiert werden. ... -
Seite 55: Kundendienst
Bei Störungen, die Sie nicht selbst be- Für diesen Trockner erhalten Sie nach- heben können, benachrichtigen Sie Ih- kaufbares Zubehör im Miele Fachhandel ren Miele Fachhändler oder den Miele oder beim Miele Kundendienst. Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. -
Seite 56: Aufstellen Und Anschließen
Aufstellen und Anschließen Vorderansicht a Netzanschlussleitung e 4 höhenverstellbare Schraubfüße b Bedienblende f Öffnung zur Luftkühlung c Tür g bauseitige Abluftleitung (Installation an der rechten oder linken Rückseite) d Flusenfilter (nur öffnen, wenn ein Hinweis im Dis- play erfolgt) -
Seite 57: Rückansicht
Aufstellen und Anschließen Rückansicht a Schnittstelle für die Kommunikation d Modulschacht (für externes Kommu- mit externen Geräten nikationsmodul) b Netzanschlussleitung e Abluftanschlüsse – Der nicht benötigte Abluftan- c Griffmöglichkeiten unter dem Deckel- schluss muss mit der Kappe ver- überstand für den Transport schlossen werden. -
Seite 58: Aufstellsituationen
Aufstellen und Anschließen Draufsicht Aufstellsituationen alle Maßangaben in mm Seitenansicht 1131 1100 Wasch-Trocken-Säule min. 300 Stahlsockel 1702 Ein Verbindungsbausatz* erforderlich. Die Montage muss durch eine von Miele autori- Stahlsockel* (offene oder geschlossene Un- sierte Fachkraft erfolgen. terbauten) * nachkaufbares Miele Zubehör... -
Seite 59: Trockner Zum Aufstellungsort Transportieren
Aufstellen und Anschließen Trockner zum Aufstellungsort tragen Trockner zum Aufstellungsort transportieren Verletzungsgefahr durch nicht festsitzenden Deckel. Schäden durch falschen Trans- Die hintere Befestigung des Deckels port des Trockners. kann durch äußere Umstände brü- Wenn der Trockner kippt können Sie chig werden. -
Seite 60: Aufstellen
Kassiersystem Der Trockner kann mit einem Kassier- system (Nachkaufbares Miele Zubehör) ausgerüstet werden. Hierfür muss der Miele Kundendienst eine Einstellung in der Trocknerelektronik programmieren und das Kassiersystem anschließen. Entnehmen Sie regelmäßig Münzen oder Wertmarken aus dem Münzkas- sierwerk. Sonst erfolgt ein Stau im Kassierwerk. -
Seite 61: Elektroanschluss
In keinem Fall sollte dieser Trockner an Die Umschaltung darf nur vom auto- Verlängerungskabeln, wie z. B. Mehr- risierten Fachhandel oder dem Miele fach-Tischsteckdose o. ä., angeschlos- Kundendienst durchgeführt werden. sen werden, um eine potentielle Gefah- renquelle (Brandgefahr) auszuschließen. -
Seite 62: Installation Der Abluftleitung
Installation der Abluftleitung – Mündung der Abluftleitung Grundsätze der Abluftführung z. B. das Mauerrohr* oder der Fens- Schäden durch eine falsch in- teranschluss* stallierte oder fehlende Abluftleitung. Grundsätze der Zuluftführung Die feuchte Trocknungsluft kann Schäden im Aufstellraum verursa- Die zum Trocknen angesaugte Luft chen. -
Seite 63: Gesamtrohrlänge Berechnen
Installation der Abluftleitung Entnehmen Sie Tabelle II, welcher Gesamtrohrlänge berechnen Rohrdurchmesser für die Gesamt- Die komplette Abluftleitung (inklusive rohrlänge erforderlich ist. der Bögen und Bauteile) setzt der Abluft einen Luftwiderstand entgegen. Des- Tabelle I halb müssen die Vergleichsrohrlängen Ver- Bauteile und die Gesamtrohrlänge ermittelt wer- gleichs-... -
Seite 64: Abluftöffnungen An Der Trocknerrückseite
Installation der Abluftleitung Berechnungsbeispiel Drehen Sie die Kappe linksherum he- raus. Drücken Sie die Kappe fest in die of- Mauerrohr, mit Gittereinsatz = 1 x 3,8 m Vergleichsrohrlänge = 3,8 m fene Abluftöffnung. B/D 2 Bögen, 90° Kunststoffab- wasserrohr = 1,6 m Maße der Abluftöffnungen = 2 x 0,8 m Vergleichsrohrlänge 0,5 m Kunststoffabwasserrohr = 0,5 x 1 m Vergleichsrohrlänge... -
Seite 65: Gesteckte Rohre Installieren
Trocknen vorteilhaft auf den Zeit- und Energiebedarf aus. Sie benötigen – den beiliegenden Anschlussstutzen – ein Mauerrohr* oder einen Fensteran- a Mauerrohr (dem Miele Mauerrohr schluss* (* nachkaufbares Zubehör) liegt eine Montageanweisung bei) – Kunststoffabwasserrohr aus dem b Anschlussstutzen Fachhandel. Bei einem Rohrdurch- c Kunststoffabwasserrohr, messer von mehr als 100 mm sind... -
Seite 66: Flexiblen Schlauch Installieren
Installation der Abluftleitung Flachkanal Flexiblen Schlauch installieren Installieren Sie den Abluftschlauch* mit Unter Verwendung eines Adapters* Hilfe des Flachkanals* am Trockner, oder Flachkanals* können Sie einen wenn für einen Anschluss nach hinten Abluftschlauch installieren. kein Platz ist. Sie benötigen Setzen Sie den Flachkanal* etwas schräg bis zum Anschlag ein. -
Seite 67: Beispiele
Fensteranschluss Abluftkamin-Anschluss a Fensteranschluss (in Plexiglasschei- be eingesetzt) a Rohr mit Anschlussstutzen b Adapter für flexiblen Abluftschlauch (= Einzelteile des Miele Mauerrohrs) b Adapter für flexiblen Abluftschlauch c Abluftkamin, feuchtigkeitsisoliert Vergiftungsgefahr durch Ansau- gen giftiger Abgase. Der Trockner bezieht die Trocknungs- luft aus dem Aufstellraum. -
Seite 68: Abluftsammelleitung
Installation der Abluftleitung Abluftsammelleitung Beschädigung und Beeinträchtigung des Trockners und dessen elektrischer Sicherheit durch Kondenswasser. In der Abluftsammelleitung kondensierendes Wasser läuft in den Trockner zu- rück und führt zu einem Schaden. Installieren Sie die Abluftsammelleitung gemäß dieser Gebrauchsanweisung an den Trockner. - Seite 69 (Tabelle II) finden Sie im Kapitel „Installation der Abluftleitung“, Abschnitt „Gesamtrohrlänge berechnen“. a Anschluss an die Abluftsammelleitung b Miele Rückstauklappe* c zusätzlicher Miele Adapter* d Miele Abluftschlauch*, hoch flexibel Drücken Sie die Rückstauklappe (2) ganz in den Adapter (3) hinein. Tipp: Die mit * gekennzeichneten Teile sind nachkaufbares Zubehör.
-
Seite 70: Verbrauchsdaten
Verbrauchsdaten Schleuder- Rest- Energie Laufzeit Beladung stufe Wasch- feuchte maschine U/min Baumwolle Eco 1.000 4,39 1.000 2,65 Schranktrocken Koch-/Buntwäsche Schranktrocken 1.200 3,95 1.400 3,75 1.600 3,35 Koch-/Buntwäsche Bügelfeucht 1.000 3,37 1.200 2,95 1.400 2,75 1.600 2,35 Pflegeleicht Schranktrocken 1.200 1,70 Automatic plus Schranktrocken 3,15... -
Seite 71: Technische Daten
Technische Daten Höhe 850 mm Breite 596 mm Breite (nur für Gerät mit Edelstahlde- 605 mm ckel) Tiefe 717 mm Tiefe bei geöffneter Tür 1131 mm Gewicht 52 kg Trommelvolumen 130 l Beladungsmenge 7 kg (Gewicht der Trockenwäsche) Länge der Anschlussleitung 2000 mm Anschlussspannung siehe Typenschild Geräterückseite Anschlusswert siehe Typenschild Geräterückseite Absicherung siehe Typenschild Geräterückseite Erteilte Prüfzeichen... -
Seite 72: Datenblatt Für Haushaltswäschetrockner
Technische Daten Datenblatt für Haushaltswäschetrockner nach delegierter Verordnung (EU) Nr. 392/2012 MIELE Modellname/-kennzeichen PDR 507 EL 7,0 kg Nennkapazität Art des Haushaltstrockners (Abluft / Kondens) ● / - Energieeffizienzklasse A+++ (höchste Effizienz) bis D (niedrigste Effizienz) 546 kWh/Jahr gewichteter jährlicher Energieverbrauch (AE Wäschetrockner (mit / ohne Automatik) - Seite 73 Technische Daten falls der Haushaltswäschetrockner mit Leistungssteuerung ausgerüstet ist Dieses Programm ist zum Trocknen normaler, nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten. falls der Haushaltstrockner ein Kondensationswäschetrockner ist für das Standard-Baumwollprogramm bei vollständiger Befüllung...
-
Seite 74: Betreiberebene
Betreiberebene Betreiberebene öffnen Das Menü mit den Einstellungen in der ist vor unerwünsch- Betreiberebene Code tem Zugriff verriegelt. Das Menü ist eingeben durch einen Code zu öffnen. Geben Sie die einzelnen Ziffern ein Zugang über Code und bestätigen Sie mit Die Betreiberebene muss mit einem Die Einstellungen in der Betreiberebene... -
Seite 75: Sprache
Betreiberebene Sprache Lautstärke Endeton Das Display kann verschiedene Spra- Die Lautstärke des Signaltons für das chen anzeigen. Über das Untermenü Programmende kann geändert wer- Sprache können Sie die fest einge- den. stellte Sprache wählen. Die Einstellung erfolgt in 7 Stufen und Die Sprache können Sie folgenderma- kann zusätzlich ausgeschaltet werden. -
Seite 76: Fehlerton
Betreiberebene Fehlerton Erweitertes Abkühlen Das akustische Signal, das einen Feh- Vor Programmende wird die Tempera- ler signalisiert, kann abgeschaltet wer- tur der getrockneten Wäsche über- den. wacht und bei Bedarf die Abkühlphase am Programmende verlängert. – Werkeinstellung: ein Die Veränderung dieser Einstellung führt –... -
Seite 77: Startvorwahl
Betreiberebene Startvorwahl Trockenstufen Koch-/Bunt Die Art der Zeitangabe bei der Start- Trockenstufen Pflegeleicht vorwahl kann geändert oder abge- schaltet werden. Trockenstufen Automatic plus – aus Die Trockenstufen der Programme Die Startvorwahl kann nicht ange- Koch-/Buntwäsche, Pflegeleicht, Au- wählt werden. tomatic plus können individuell ange- passt werden. -
Seite 78: Luftwege Reinigen
Betreiberebene – Werkeinstellung: nach 55 Stunden Luftwege reinigen – aus Die Trocknerelektronik ermittelt den Grad einer Beeinträchtigung durch Programmpakete Flusen oder Waschmittelrückstände in Flusenfiltern und in der Luftführung. Der zusätzliche Programmumfang des Eine Prüfmeldung erfolgt. Sie können Trockners wird eingestellt. Im Kapitel einstellen, bei welchem Grad des Flu- „Programmübersicht“... -
Seite 79: Spitzenlastsignal
Anzei- Der Trockner darf nur an einer Spitzen- ge im Display. lastanlage betrieben werden, wenn diese über die Miele XCI-Box mit dem – Werkeinstellung: aus Trockner verbunden ist. Diese Option ist immer auszuwählen, – Werkeinstellung: keine Funktion wenn keine Abluftklappe angesteuert werden muss. -
Seite 80: Zusatzgebläse
Betreiberebene Zusatzgebläse Kassiergerät Der Anschluss externer Hardware er- Der Anschluss externer Hardware er- folgt über die Miele XCI-Box. folgt über die Miele XCI-Box. Einstellung für Kassiergeräte Ist ein Zusatzgebläse angeschlossen, so muss dieses parallel zum Antrieb Informieren Sie sich bei einem späteren eingeschaltet werden. -
Seite 81: Zeit/Impuls
Betreiberebene Zeit/Impuls Verriegelung Kassiergerät Um den Trockner an marktüblichen Um Manipulationen zu vermeiden, Kassiergeräten mit Mehrfachmünzein- kann im Programmbetrieb eine Pro- wurf betreiben zu können, kann einge- grammverriegelung eingestellt werden. stellt werden, wie viel Zeit pro Es erfolgt ein Programmabbruch mit Münzeinwurf gekauft werden kann. -
Seite 82: Entprellzeit Kassiergerät
Betreiberebene Entprellzeit Kassiergerät Dauer "Zeit warm" Im Münzerbetrieb kann die Entprellzeit Die Programmdauer kann eingestellt für das Bezahlsignal, das mindestens werden. vorliegen muss, eingestellt werden. In 5-Minuten-Schritten kann eine Zeit – Werkeinstellung: kurz von 20 Minuten bis zu 120 Minuten ein- gestellt werden. Für Münzer, bei denen die fallende Münze den Bezahltimpuls erzeugt. - Seite 83 Deutschland: Miele & Cie. KG Vertriebsgesellschaft Deutschland Geschäftsbereich Professional Carl-Miele-Straße 29 33332 Gütersloh Telefon: 0 800 22 44 644 Telefax: 0 800 33 55 533 Miele im Internet: www.miele.de/professional Österreich: Miele Gesellschaft m.b.H. Mielestraße 1 5071 Wals bei Salzburg Verkauf: Telefon 050 800 420 - Telefax 050 800 81 429 E-Mail: vertrieb-professional@miele.at...
- Seite 84 PDR 507 EL de-DE M.-Nr. 11 080 140 / 01...
