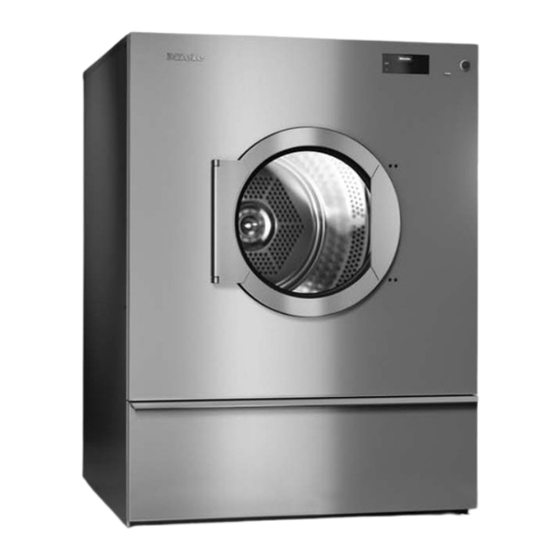

Miele PDR 922 Installationsplan

Gewerbliche trockner gasbeheizt
Vorschau ausblenden

Werbung

Installationsplan
Gewerbliche Trockner
PDR 922/522 G
Gasbeheizt
Lesen Sie unbedingt die Gebrauchsanweisung
de-DE
vor Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schä-
den.
M.-Nr. 11 727 090

Werbung

loading

  Verwandte Anleitungen für Miele PDR 922

  Inhaltszusammenfassung für Miele PDR 922

  • Seite 1 Installationsplan Gewerbliche Trockner PDR 922/522 G Gasbeheizt Lesen Sie unbedingt die Gebrauchsanweisung de-DE vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schä- den. M.-Nr. 11 727 090...
  • Seite 2 Inhalt Installationshinweise....................... Installationsvoraussetzungen .................... Elektroanschluss ....................... Gasanschluss ........................Zuluft/Abluft........................PDR 922/522, gasbeheizt....................Abmessungen ........................Installation ......................... Aufstellung (Standard/Betonsockel) .................. Technische Daten ......................Spannungsvarianten/elektrische Daten................Gasanschluss ........................Abluft/Abgas........................Zuluft ..........................Gerätedaten........................Befestigungsvarianten....................... Befestigung ohne Sockel ....................Befestigung auf Betonsockel ..................Optionen/Zubehör ......................10 Betonsockel (bauseitig) ....................
  • Seite 3 Installationshinweise Installationsvoraussetzungen Der Trockner darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden.  Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in- stalliert werden.  Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde- ten Räumen.
  • Seite 4 Raumbelüftung gesorgt ist.  Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren. PDR 922/522 G / Gasbeheizt...
  • Seite 5 PDR 922/522, gasbeheizt Abmessungen >20 >20 1064 1162 1057 1600 1162 1057 1600 Maßangaben in Millimetern PDR 922/522 G / Gasbeheizt...
  • Seite 6 PDR 922/522, gasbeheizt Installation ~350 "Y" "Y" "Z" "Z" ~ 50 Maßangaben in Millimetern Elektroanschluss Gasanschluss Abluftanschluss Zuluft XCI-/Connector-Box (optional) PDR 922/522 G / Gasbeheizt...
  • Seite 7 PDR 922/522, gasbeheizt Aufstellung (Standard/Betonsockel) >55 >55 BS >900 A - A B - B ~ 48 ~ 48 Ø 10 Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Betonsockel PDR 922/522 G / Gasbeheizt...
  • Seite 8 Technische Daten Spannungsvarianten/elektrische Daten Standardanschluss Anschlussspannung 1N AC 230 V Frequenz 50 Hz Leistungsaufnahme 1,0 kW Elektrische Absicherung (bauseitig) 10 A Mindestquerschnitt für Anschlusskabel 3×1,5 mm² Kabelverschraubung Gasanschluss Heizleistung 21,5 kW Geräteanschluss, maschinenseitig nach ISO 7-1 ½" Zum Anschluss des Gasgerätes muss eine gewellte Metallschlauchleitung aus nicht rostendem Stahl nach DIN 3384 verwendet werden.
  • Seite 9 Technische Daten Gerätetiefe über alles 1.162 mm Nischenbreite 1.250 mm Empfohlener Wandabstand (bis Gerätevorderkante) 1.600 mm Mindestwandabstand (bis zur Deckelhinterkante) 500 mm Verpackungsbreite 1.090 mm Verpackungshöhe 1.526 mm Verpackungstiefe 1.254 mm Maximales Bruttovolumen 2.085,8 l Maximales Bruttogewicht 218,4 kg Maximales Nettogewicht 203,9 kg Maximale Bodenbelastung im Betrieb 2324 N Durchmesser Abluftstutzen 150 mm Trommeldurchmesser 850 mm...
  • Seite 10 Technische Daten Optionen/Zubehör Betonsockel (bauseitig) Mindestbreite 900 mm Empfohlene Höhe 100 mm Mindesthöhe 50 mm Mindesttiefe 1.200 mm Die Betongüte und deren Festigkeit müssen entsprechend der Gerätebelastung bemessen werden. Der bauseitige Betonsockel muss eine ausreichende Bodenhaftung zum Untergrund aufweisen. PDR 922/522 G / Gasbeheizt...
