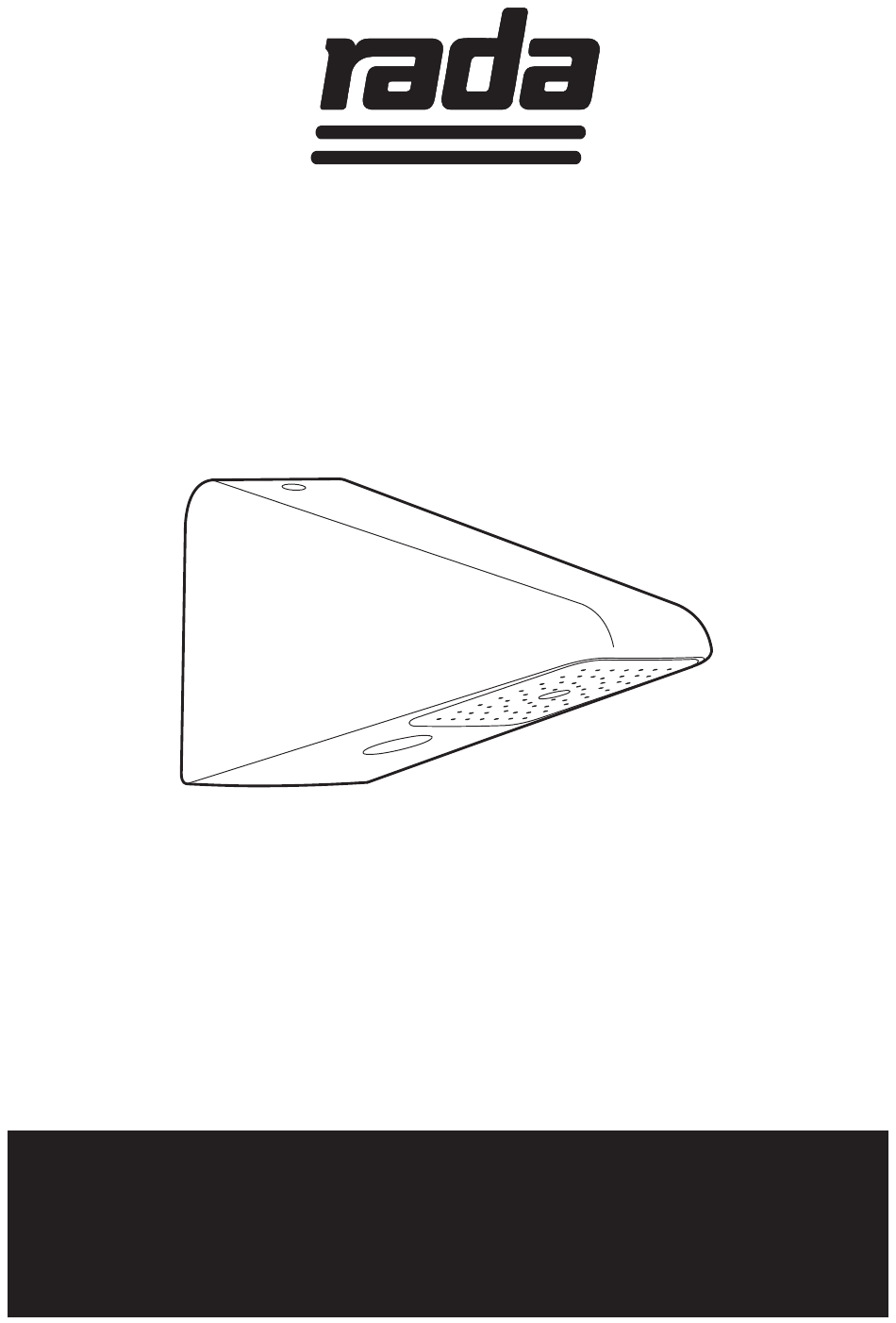

- Seite 1 Vr2-cc Vr2-rs Vr2-es ProDuKthanDbuch Wichtig Installateur: Dieses hanDbuch ist Das eigentum Des KunDen unD muss mit Dem ProDuKt für Wartungs- unD betriebszWecKe aufbeWahrt WerDen.
-
Seite 2: Inhaltsverzeichnis
Installation ....................8 WartunG ....................15 ersatZteIle ..................17 ZuBehÖrteIle ..................19 KunDenBetreuunG ................20 garantie ....................20 Kundendienst - Wie wir ihnen helfen können ........20 ersatzteile ................... 20 Kundendienstpolitik ................20 aBMessunGen rada Vr2-CC, rada Vr2-rs, rada Vr2-es... -
Seite 3: Einleitung
Übereinstimmung mit zertifizierten BS EN ISO 9001:2000 Qualitätssystemen entworfen, hergestellt und unterstützt. BesChreIBunG Produktpalette (abgedeckt durch dieses handbuch): Die rada Vr2-cc, Vr2-rs und Vr2-es sind vandalismussichere Duschköpfe, entworfen zum gebrauch außerhalb von haushaltsbereichen. -
Seite 4: Packungsinhalt
PaCKunGsInhalt Haken Sie die entsprechenden Kästchen ab, um sich mit den Teilenamen vertraut zu machen und, um sicherzustellen, dass die teile enthalten sind. rada Vr2-CC, rada Vr2-rs, rada Vr2-es 2 x Wanddübel 1 x Rückplatte (ES-Version blindgeflanscht) 2 x befestigungsschrauben 1 x madenschraube 1 x Schneidring (nur VR2–CC) -
Seite 5: Technische Daten
übereinstimmung mit der mit dem Desinfektionsmittel gelieferten information und mit allen relevanten Richtlinien/genehmigten Leitfäden ausgeführt werden. bei zweifeln bezüglich der eignung chemischer Lösungen wenden sie sich an die rada armaturen gmbh oder den örtlichen Vertreter. normale Betriebsbedingungen: • täglicher Betrieb von 1 – 6 Stunden. - Seite 6 VR2-CC: 15 mm Quetschverbindung. VR2-RS: ½“ BSP Rohrnippel. Vr2-es: steckverbindung für 15mm rohr. legierung/herstellung: Alle Materialien sind korrosionsbeständig. sprühgehäuse: messing, verchromt. rückplatte / rohrnippel: messing. sprühplatte: abs-Kunststoff schmutzfänger: edelstahl. sicherheitsplatte: Platierter Weichstahl (optional extra). steigrohr: 15 mm x 700 mm Edelstahl (optional extra).
- Seite 7 sprühmuster bei 9 l/min Vr2 sprühplatte 20° außenkante 10° innenkante sprühweite in m sprühweite in m...
-
Seite 8: Installation
Das Sprühgehäuse wird durch eine vertiefte Sechskantmadenschraube auf der Rückplatte gehalten (Sechskantschlüssel mitgeliefert). Die rada Vr2-cc, Vr2-rs und Vr2-es können durch die rückplatte auf den Rada-VR-Sicherheitsbausatz (optional) geschraubt werden, der für zusätzliche einbausicherheit innerhalb der Wand oder hinter einer Wandplatte montiert... - Seite 9 Vr2-CC Das Rada-VR-Gehäuse passt direkt auf ein 15 mm-rohr, das aus der Wand 15 - 40mm herausragt. stellen sie sicher, dass dieses zulaufrohr 15mm bis 40mm von der fertigen Wandoberfläche herausragt. entfernen sie grate vom rohrende. fertige Wandoberfläche 2,5mm-sechskant- Lösen sie die madenschraube auf der...
- Seite 10 befestigen sie die rückplatte mit den Wanddübel befestigungsschrauben an der Wand. schieben sie den schneidring und Abflussrohr die mutter über das zulaufrohr und schrauben sie die mutter an die rückplatte. stellen sie sicher, dass die rundgummidichtung an der rückplatte angebracht ist. befestigungsschrauben stellen sie sicher, dass die rundgummidichtung angebracht ist...
- Seite 11 Vr2-rs fertige Die Zuleitung vom VR-Gehäuse muss Wandoberfläche an der Wandoberfläche mit einem ½“ Innengewinde enden. Das Ende der armatur muss mit der fertigen Oberfläche der Wand bündig sein oder darunter liegen. ½“ Innengewinde 2,5mm-sechskantschlüssel Lösen sie die madenschraube auf der Duscharmatur mit dem mitgelieferten 2,5mm-sechskantschlüssel und...
- Seite 12 schrauben sie die rückplatte auf den ø 15 mm messingnippel bis die rückseite der rückplatte bündig mit der Wand ist. markieren sie die Position der zwei befestigungslöcher. entfernen sie die rückplatte und den messingnippel. ø 6 mm ø 6 mm 37 mm bohren sie die zwei befestigungslöcher und bringen sie die mitgelieferten...
- Seite 13 Vr2-es Lösen sie die madenschraube auf dem 2,5mm-sechskantschlüssel VR-Gehäuse mit dem mitgelieferten 2,5mm-sechskantschlüssel und entfernen sie die rückplatte. madenschraube rückplatte Platzieren sie die rückplatte an der Wand und markieren sie die Positionen VR-Gehäuse für die befestigungslöcher. stellen sie sicher, dass die rundgummidichtung angebracht ist bohren sie die befestigungslöcher...
- Seite 14 befestigen sie die rückplatte 2,5mm-sechskantschlüssel an der Wand. stellen sie sicher, dass die madenschraube rundgummidichtung an der rückplatte angebracht ist. Bringen Sie das Sprühgehäuse an der rückplatte an und befestigen sie es mit der madenschraube. stellen sie sicher, dass die rundgummidichtung angebracht ist rückplatte...
-
Seite 15: Wartung
Sprühplatte nur mit dem mitgelieferten Sechskantschlüssel entfernt werden) und müssen je nach Härte des Wassers regelmäßig entkalkt werden. Bitte geben Sie den Produkttyp an, wenn Sie Ersatzteile bestellen, d.h. Rada Vr2-cc, rada Vr2-rs oder rada Vr2-es und bezeichnen sie teilname und -nummer. - Seite 16 Vorgehen – zum Wechseln des sprühplattenwinkels Benutzen Sie den 3mm Sechskantschlüssel (mitgeliefert) für das VR-Gehäuse und entfernen sie die schraube in der mitte der sprühplatte. entfernen sie die sprühplatte und drehen sie die sprühplatte um 180° für den minimalen sprühwinkel von 10°. montieren sie die sprühplatte in umgekehrter reihenfolge.
-
Seite 17: Ersatzteile
Vr2-CC 441.66 rückplatte 618.22 madenschraube 857.33 9 l/min-Durchflussregler-Baueinheit (mit orangefarbenem Durchflussbegrenzer) 857.34 6 l/min-Durchflussregler-Baueinheit (mit grauem Durchflussbegrenzer) 1652.015 sprühplatte 1652.016 Vr-Packung mit Dichtungen 441.66 618.22 857.33 857.34 1652.016 1652.015... - Seite 18 Vr2-rs 090.27 Rückplatte 555.96 Nippel 618.22 madenschraube 857.33 9 l/min-Durchflussregler-Baueinheit (mit orangefarbenem Durchflussbegrenzer) 857.34 6 l/min-Durchflussregler-Baueinheit (mit grauem Durchflussbegrenzer) 1652.015 sprühplatte 1652.016 Vr-Packung mit Dichtungen 090.27 618.22 555.96 857.33 1652.016 857.34 1652.015...
-
Seite 19: Zubehörteile
AD35 Verlängerter Anschlussnippel (Teilenr. 555.74) 250 mm x ½“ Rohrnippel (zu BS2779). VR-Sicherheitsbausatz (Teilenr. 936.94) verdeckte Platte, die noch größere Sicherheit bietet, zur benutzung mit Vr2-rs. Rada Steigleitungsrohr (Teilenr. 936.03) Edelstahl, 15 mm x 700 mm Zuleitung zur Benutzung mit Vr2-es. Alle Zubehörteile sind erhältlich bei zugelassenen Fachhändlern und Großhändlern. -
Seite 20: Kundenbetreuung
Reguläre Reinigungs- und Wartungsarbeiten sollten gemäß den mitgelieferten Anweisungen ausgeführt werden. Dieses Produkt darf nur durch von Rada autorisierte Personen geändert oder repariert werden. Ihre gesetzlichen Rechte werden durch diese Garantie nicht beeinträchtigt. Kundendienst - Wie wir Ihnen helfen können Wir haben ein netz von gut ausgebildetem Personal, das zu ihrer unterstützung bei Problemen mit...
