rada Insight 100 Produkthandbuch
Sensorarmaturen für waschtische
Verwandte Anleitungen für rada Insight 100
Inhaltszusammenfassung für rada Insight 100
- Seite 1 Rada Insight Serie Sensorarmaturen für Waschtische Insight 100 & 200 PRODUKTHANDBUCH WICHTIG! An den Installateur: Dieses Produkthandbuch ist Eigentum des Kunden und muß für Wartungs- und Betriebszwecke beim Produkt verbleiben.
-
Seite 3: Inhaltsverzeichnis
FEHLERDIAGNOSE ................12 ERSATZTEILE ..................14 GARANTIE & KUNDENDIENST ............16 Wenn Sie bei der Installation oder beim Bedienen Ihres Rada Produktes Schwierigkeiten haben sollten, lesen Sie bitte gründlich das Produkthandbuch, bevor Sie unseren Kundendienst kontaktieren. Die Kontaktdaten für unseren Kundendienst finden Sie auf der letzten Seite dieses... -
Seite 4: Einführung

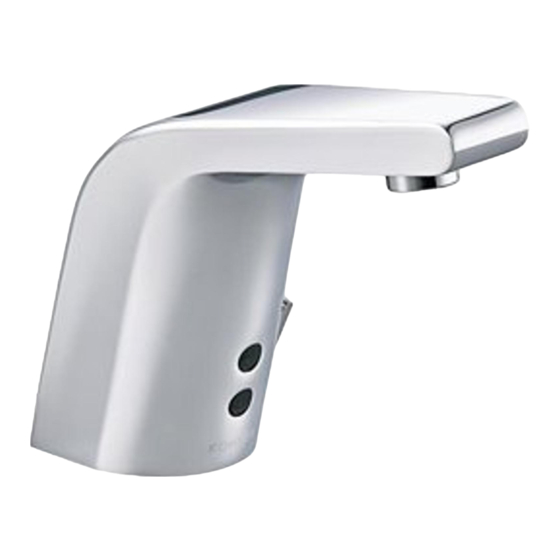

Designs, die als Mischarmaturen oder als Armaturen für kaltes oder vorgemischtes Wasser erhältlich sind. PRODUKTBESCHREIBUNG Die Rada Insight Armaturen eignen sich für die Standmontage auf allen Waschbecken oder Waschtischoberflächen mit einem Standard-Hahnloch Ø32-35mm. Die Aktivierung des Wasserflusses erfolgt berührungslos über einen Infrarotsensor. -
Seite 5: Technische Daten
Kaltwassertemperatur: 5 - 20 °C Heißwassertemperatur: 50 - 70°C Stromversorgung Batterie: 3,6V Hybrid-Batterie Anschlüsse: 3/8”, DN10 Volumenstrom: Insight 100 5 l/min (optional 2 l/min.) Insight 200 2 l/min Materialien: Messing, verchromt / Kunststoff Laufzeit: abhängig von Verweildauer im Erfassungsbereich Sensorreichweite:... -
Seite 6: Masszeichnungen
MASSZEICHNUNGEN Alle Abmessungen in mm Rada Insight 100 max. 51 Rada Insight 200 max. 51... -
Seite 7: Installationshinweise
INSTALLATIONSHINWEISE Vor der Installation einer Rada Insight-Armatur müssen folgende Punkte beachtet werden: • Vorhandensein einer unabhängigen Wasserversorgung bestehend aus einer Zuleitung für Heiß- und Kaltwasser • Sehr lange Zulaufleitungen können zu unerwarteten Druckverlusten führen und sollten nach Möglichkeit kurz gehalten werden •... - Seite 8 3. Richten Sie die Armatur in der gewünschten Position auf dem Waschtisch aus und befestigen Sie die Armatur mit Hilfe der Dichtung, der Metallplatte und der Haltemutter von unten am Waschtisch, wie in der Abbildung auf der Seite 7 gezeigt. 4.
-
Seite 9: Einstellen Der Temperaturbegrenzung
Kabel von der Armatur Waschtisch Hybrid-Batterie 3,6V EINSTELLEN DER TEMPERATURBEGRENZUNG Wenn die Temperatur des Heißwasserzulaufs max. 41°C beträgt sind keine Änderungen notwendig. Sollte die Zulauftempertaur des Heißwassers jedoch höher als 41°C sein, kann die maximal einstellbare Warmwassertemperatur begrenzt werden. Gehen Sie dazu wie folgt vor: 1. - Seite 10 In Richtung Kalt bewegen bis die gewünschte Maximaltemperatur erreicht ist Max. Warm 2,5mm Sechskant Mischhebel Schraube Federring oberer Anschlag oberer Anschlag Rückansicht des Mischhebels...
-
Seite 11: Einstellen Der Hygienespülung
EINSTELLEN DER HYGIENESPÜLUNG Die Rada Insight 100 & 200 Armaturen sind mit einer Hygienespülfunktion ausgestattet. Diese kann mit Hilfe des mitgelieferten Magnetschlüssels nach der Installation aktiviert und entsprechend den Anforderungen eingestellt werden. Hinweise: Nach einem Stromausfall bzw. Batteriewechsel muss die Hygienespülung neu programmiert werden. -
Seite 12: Fehlerdiagnose
FEHLERDIAGNOSE Problem Ursache Problemlösung Kein Wasserfluss 1. Filtersieb verstopft. 1. Reinigen Sie die Filtersiebe in den Eingangsadaptern 2. Sensorfenster 2. Reinigen Sie die verschmutzt. Sensoraugen mit einem feuchten Tuch und wischen Sie sie mit einem trockenen Tuch nach. 3. Wasserzufuhr 3. - Seite 13 Geringer Durchfluss 1. Filtersieb ist 1. Reinigen Sie die verstopft. Filtersiebe in den Eingangsadaptern 2. Niedriger 2. Überprüfen Sie den Wasserdruck. Wasserdruck an den Eingängen, dieser sollte mindestens 1,3 bar betragen. 3. Perlator ist verstopft. 3. Entfernen Sie den Perlator mit Hilfe des Spezialschlüssels und reinigen Sie den Perlator.
-
Seite 14: Ersatzteile
ERSATZTEILE FÜR RADA INSIGHT 100 & 200 1101642 1101643 1093425 1093425 1039095 1102542 1123949 1095915 1095910 Z90092 07090547 Siebdichtung 3/8” 1093425 Mischhebel 1095910 Membran 1095915 Temperaturregulierung 1101642 Perlator Insight 100 mit 2 l/min. Z10364 Perlator Insight 100 mit 5 l/min. -
Seite 16: Garantie & Kundendienst
Produkt in voller Übereinstimmung mit unseren detaillierten Installationsanweisungen installiert und in Betrieb genommen wurde. Wird dadurch das Problem nicht gelöst, wenden Sie sich bitte an den Rada Kundendienst, der Ihnen jede erforderliche Unterstützung bieten und, falls erforderlich, veranlassen wird, daß ein lokaler Kunden- diensttechniker Sie an einem beiderseitig vereinbarten Termin besucht.
