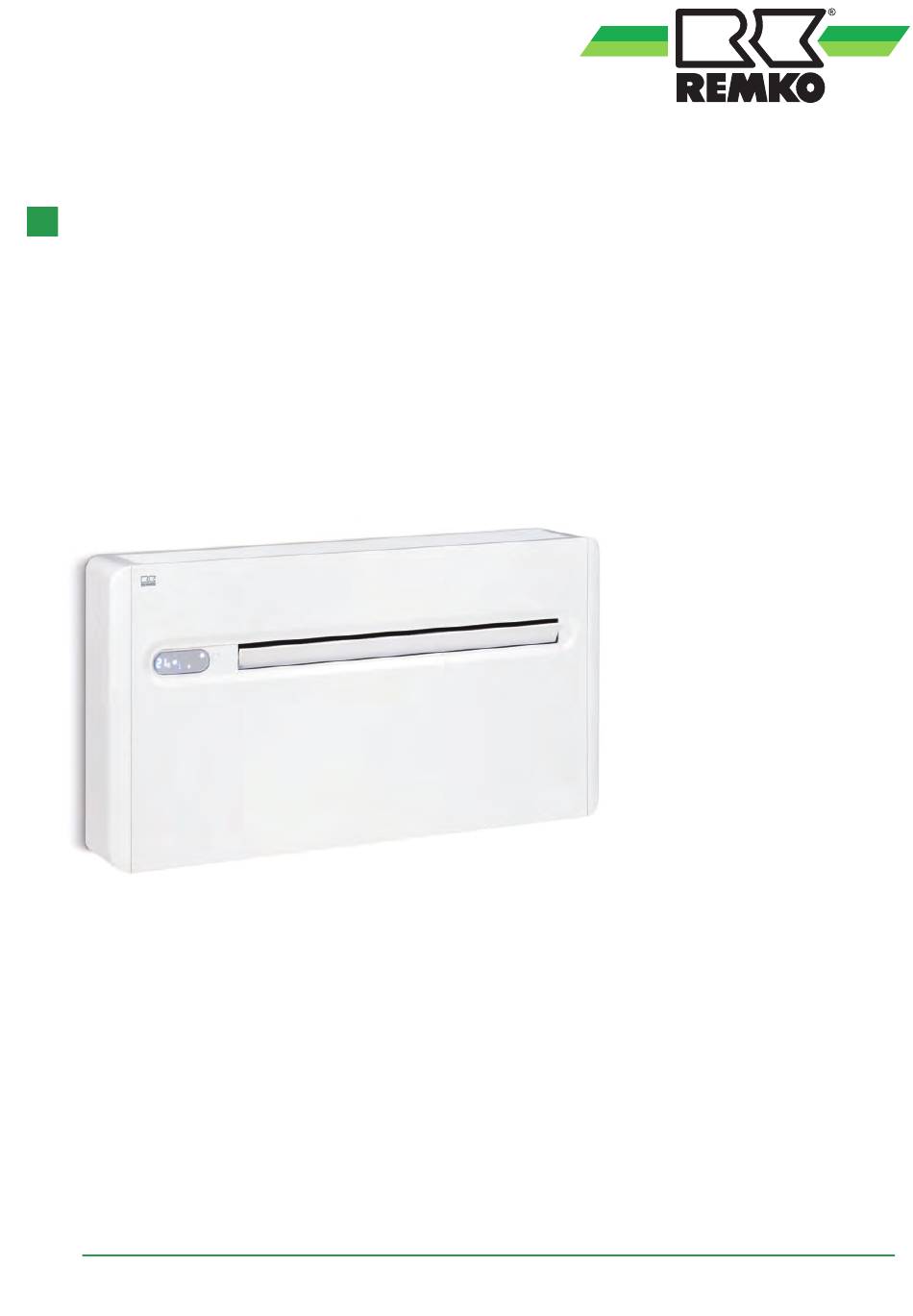

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie KWT Monobloc-Klimageräte Wandtruhen ohne Außenteil zum Kühlen und Heizen KWT 240 DC 0212-2019-03 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R410A aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie KWT Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KWT 240 DC Lokales 2-Schlauch Klimagerät mit Betriebsweise Inverter-Technik zum Kühlen und Heizen 2,35 (0,92-3,10) Nennkühlleistung Energieeffizienzklasse Kühlen 3,22 Energieeffizienzgröße EER kWh/60 Energieverbrauch, stündlich 0,73 2,36 (1,10-2,67) Nennheizeistung Energieeffizienzklasse Heizen 3,28 Energieeffizienzgröße COP kWh/60 Energieverbrauch, stündlich... -
Seite 8: Geräteabmessungen
Enthält Treibhausgas nach Kyoto-Protokoll (GWP 2088) 2.2 Geräteabmessungen 1030 1030 Abb. 1: Geräteabmessungen KWT 240 DC (Alle Angaben in mm) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. 2.3 Lieferumfang 1: Luftkanalaußenblende (2 Stk.) 4: Kunststoffblatt (2 Stk.) 2: Luftkanalinnenstutzen (2 Stk.) -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion peratur mit minimalen Temperaturschwankungen. Durch diese Invertertechnik wird zu konvention- 3.1 Gerätebeschreibung ellen lokalen Raumklimageräten Energie einges- part und die Schallemission auf ein besonders Das lokale Raumklimagerät besteht aus einem geringes Maß reduziert. kompakten Gehäuse und 2 Abluftkanälen für die Das Klimagerät ist im Innenbereich für den unteren Abführung oder Aufnahme von Wärme. -
Seite 10: Bedienung
REMKO Serie KWT Bedienung Die Infrarot-Fernbedienung wird mit einer Knopf- zelle vom Typ CR2430 betrieben. Der Austausch Die Bedienung kann über das am Gerät befind- erfolgt auf der Rückseite der Fernbedienung. Die liche Touchdisplay oder über die Infrarot-Fernbe- Abdeckung kann mit Hilfe eines flachen Gegen- dienung erfolgen. - Seite 11 Tasten und Anzeigen der Bedieneinheiten und ihre Funktionen Die Bedienung kann über das am Gerät befindliche Touchdisplay oder über die serienmäßige Infrarot-Fern- bedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch. Abb. 5: Tasten der Fernbedienung Taste " " - Ein/Aus Symbol "...
-
Seite 12: Digitalanzeige
REMKO Serie KWT Taste " " - Modus "Heizen" Wird die Timer-Taste 3 Sekunden lang gedrückt, aktiviert sich die Tastensperre. Bei aktivierter Tas- Durch das Gedrückthalten dieser Taste wird der tensperre wird jegliche Eingabe durch den Heizmodus aktiviert. Benutzer verhindert. Die Tastensperre kann durch erneutes 3 Sekunden langes Drücken der Timer-... -
Seite 13: Montage Und Installation
Montage und Installation KWT 240 DC (alle Angaben in mm) 5.1 Wichtige Hinweise vor der Installation Beachten Sie bei der Installation des Gerätes fol- gende Punkte: Die Installation muss auf einer ebenen Wand erfolgen Halten Sie auch außen die Mindestfreiräume ein... -
Seite 14: Installation
REMKO Serie KWT 5.4 Installation Führen Sie die Installation folgendermaßen durch: Schneiden Sie die benötigten Löcher aus der Montageschablone aus. Befestigen Sie die Montageschablone an der A: Innen Wand. Achten Sie darauf, dass diese in Bohren Sie die restlichen Bohrungen für den Waage ausgerichtet ist.). - Seite 15 Montieren Sie die Wandhalterung mit genü- Hängen Sie das Gerät in die Wandkonsole gend Schrauben, um einen sicheren Halt zu ein und überprüfen Sie die Ausrichtung des gewehrleisten. Gerätes. Achten Sie dabei auf den Anschluss des Kondensatschlauches und Auf die elekt- rische Netzzuleitung.
-
Seite 16: Kondensatabführung
REMKO Serie KWT 5.5 Kondensatabführung Im Kühlbetrieb: Das Gerät verfügt über eine automatische Abfüh- rung des anfallenden Kondenswassers während des Kühlbetriebs. Hierzu wird das anfallende Wasser in der Kondensatwanne des Gerätes gesammelt und mit einer Pumpe auf den Verflüs- siger verteilt. Dort verdunstet es und wird Mithilfe der Abluft nach Außen geleitet. -
Seite 17: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Schaltschema N PE L 0-10V COM- COMM-DRV NO COM CN11 CN12 CN18 CN17 CN15 CN14 CN16 CN10 CN14 CN10 CN13 XP103 XP102 XP107 11 12 XP212 XP209 Abb. 9: Elektrisches Schaltschema A: Leistungsplatine Lamellenstellmotor B: Steuerplatine 10: Kontakt Extern Ein/Aus C: Inverterplatine 11: Schwimmerschalter Kondensatpumpe Netzzuleitung... -
Seite 18: Inbetriebnahme
REMKO Serie KWT Inbetriebnahme Vor jeder Inbetriebnahme sollten die Lufteintritts- und austrittsöffnungen auf Fremdkörper sowie der Lufteintrittsfilter auf Verschmutzung kontrolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter sind umgehend zu reinigen, siehe Kapitel „Pflege und Wartung“. Stellen Sie vor der Inbetriebnahme sicher, dass die Spannungsversorung gewährleistet ist. -
Seite 19: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach unterstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 20: Fehlercodes
REMKO Serie KWT Fehlercodes Sollte das Gerät einen Fehler erkennen zeigt es diesen Anhand eines Fehlercodes auf dem Gerätedisplay an. In der unten stehenden Liste sind die einzelnen Fehlercodes mit der jeweiligen Ursache und möglicher Abhilfe aufgeführt. Lassen Sie Reparaturarbeiten nur durch qualifiziertes Fachpersonal ausführen. -
Seite 21: Pflege Und Wartung
Pflege und Wartung Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Die regelmäßige Pflege und Beachtung einiger Der Filter befindet sich unter dem oberen Grundvoraussetzungen gewährleisten einen stö- Luftansauggitter. Das Gitter lässt sich nach rungsfreien Betrieb und eine lange Lebensdauer vorne ziehen [1] und anschließend von oben des Gerätes. - Seite 22 REMKO Serie KWT Reinigen Sie den Filter bei leichter Ver- schmutzung mit einem Staubsauger. Reinigen Sie den Filter bei starker Ver- schmutzung vorsichtig in lauwarmen Wasser. Achten Sie darauf, dass der Filter trocken und unbeschädigt ist. HINWEIS! Lassen Sie dann den Filter an der Luft trocknen.
-
Seite 23: Außerbetriebnahme
Außerbetriebnahme HINWEIS! Schalten Sie das laufende Gerät niemals durch Ziehen des Netzsteckers aus. Befristete Außerbetriebnahme Soll das Gerät für einen längeren Zeitraum außer Betrieb genommen werden, z.B. über den Winter, so ist wie folgt zu verfahren: Lassen Sie das Gerät ca. 2 Stunden im Umluftbetrieb laufen um die Oberfläche der Verdampferlamellen zu trocknen. -
Seite 24: Gerätedarstellung Und Ersatzteilliste
REMKO Serie KWT Gerätedarstellung und Ersatzteilliste 11.1 Gerätedarstellung Abb. 10: Gerätedarstellung Gehäuse KWT 240 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 25: Ersatzteilliste
11.2 Ersatzteilliste WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung KWT 240 DC Swinglammelle Swing-Motor Halterung Anzeigedisplay Anzeigedisplay (mit WiFi) Seitenblende vorne Montageschablone Blende Geräte-Front Seitenblende vorne Kondensatwanne Verflüssiger... - Seite 26 REMKO Serie KWT Bezeichnung KWT 240 DC Verdampferventilatormotor Steuerplatine Kombi-Temperatursensor Lufteintrittsgitter Leistungsplatine Gehäusestrebe Geräterückseite Luftfilter Auf Anfrage unter Angabe der Seriennummer Verdampfer Kondensatwanne Verdampfer Luftkanalinnenstutzen Kunststoffblätter Luftkanal Luftkanalaußenblenden, Set Infrarot-Fernbedienung Wandkonsole Ersatzteile ohne Abbildung Auf Anfrage unter Angabe der Kondensatschlauchverbinder...
-
Seite 27: Index
Index Montage ......13 Montagematerial ......13 Anschluss, elektrischer . -
Seite 28: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
