Bildschirme Konfiguration Z-Achse

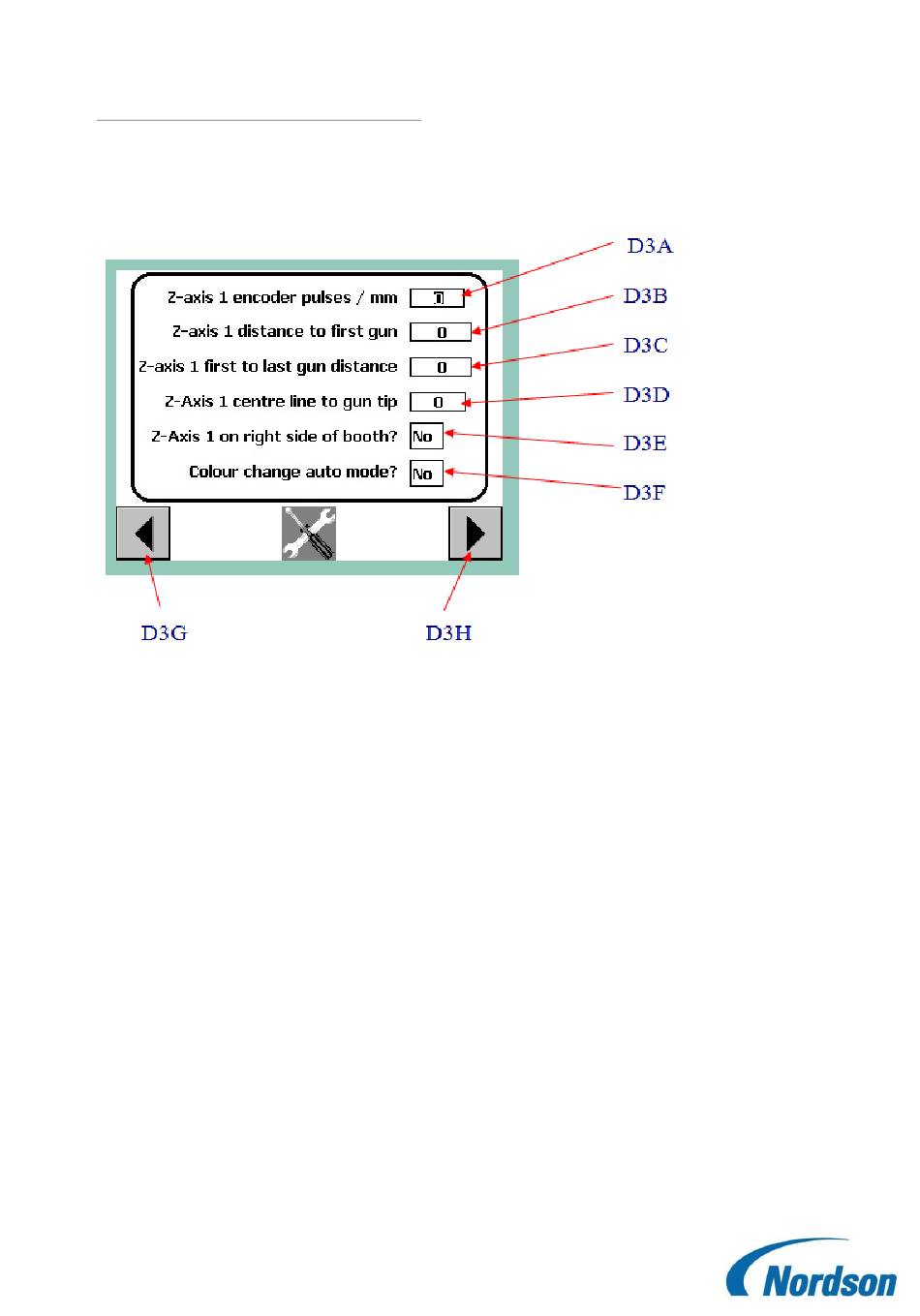

D1E – Konfiguration Z-Achse –
Konfiguration der Z-Achse diese Taste auf dem Bildschirm Konfigurationsauswahl berühren.
D3A – Auflösung Impulsgeber –
die der Impulsgeber der Z-Achsenposition für jeden Millimeter Wagenbewegung ausgibt.
HINWEIS – Wenn eine Z-Achse zum ersten Mal am System montiert wird, muss zunächst
eine Prozedur durchgeführt werden, in der das System die Länge der Z-Achsenbasis lernt.
Dieser Lernvorgang muss außerdem durchgeführt werden, falls die Position des vorderen
oder hinteren Endschalters geändert wird. Der Vorgang kann so oft durchgeführt werden wie
nötig. Wenn dieser Lernvorgang ausgelassen wird, ist der Wert für die Entfernung Pistole -
Mittellinie nicht korrekt, wenn das System das nächste Mal gestartet wird.
Zum Ausführen des Lernvorgangs den manuellen Modus auswählen und die Z-Achse nach
vorne bewegen, bis sie am vorderen Endschalter anhält. Nach einer kurzen Wartezeit die Z-
Achse zurückbewegen, bis sie am hinteren Endschalter anhält. Der gesamte Vorgang muss
innerhalb von 60 Sekunden abgeschlossen sein. Wenn die Z-Achse die hintere Grenze
erreicht hat, wird der zurückgelegte Weg automatisch gespeichert und der Vorgang ist
abgeschlossen. Falls der Vorgang nicht innerhalb von 60 Sekunden abgeschlossen wurde, 1
Minute warten und den Vorgang noch einmal vom Anfang an wiederholen.
Nordson Deutschland GmbH
40699 Erkrath
Deutschland
+49 211 9205 0
Kurzbetriebsanleitung TRIO - Auftragssteuerung
Zum Aufrufen der unten erläuterten Bildschirme zur
In diesem Feld wird die Anzahl Impulse eingetragen,
Seite 21 von 28
