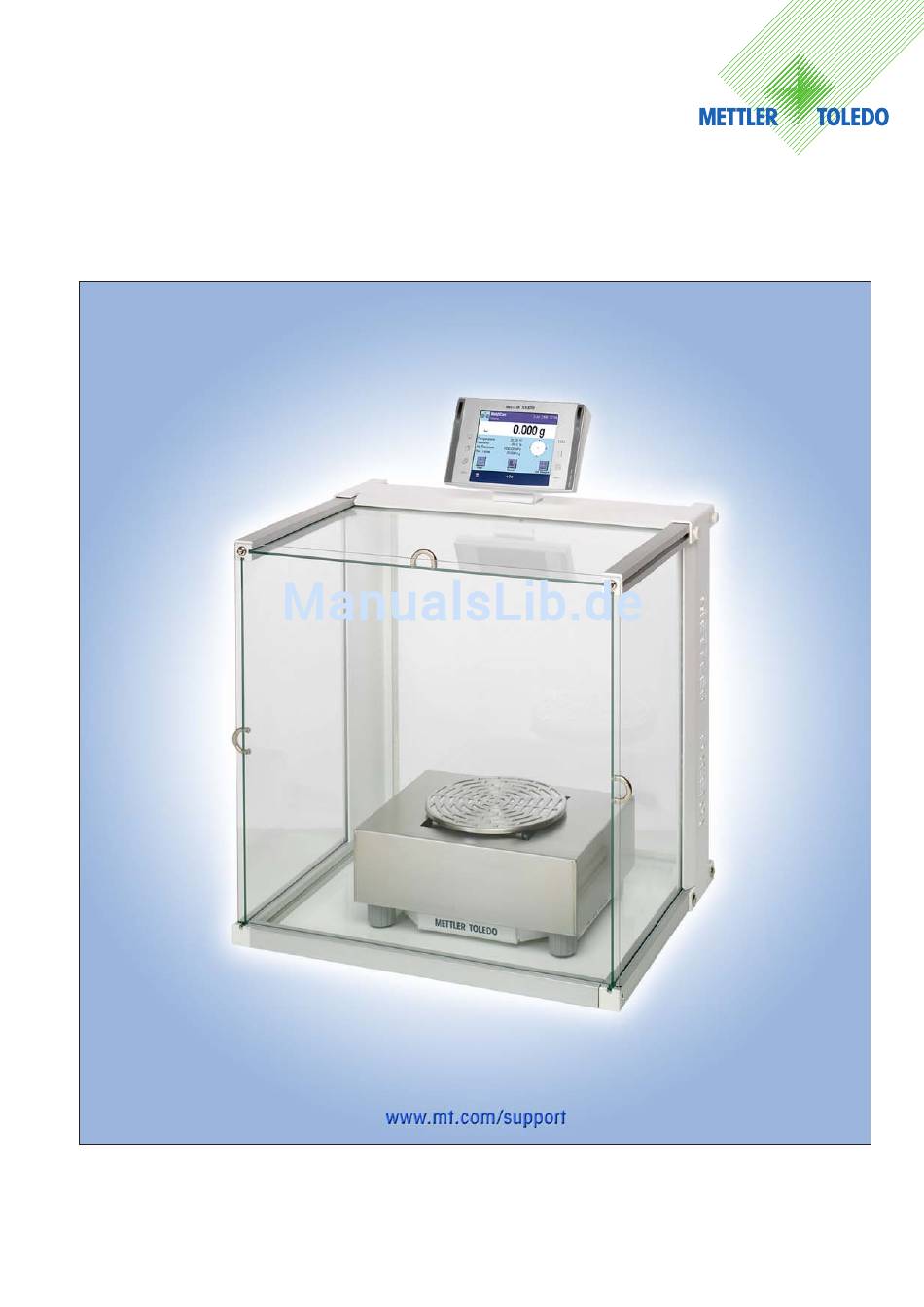

- Seite 1 METTLER TOLEDO XP-L Comparatoren XP26003L, XP32003L, XP64003L, XP64002L, XP64002L-T Zusatz-Bedienungsanleitung zu der Bedienungsanleitung der XP Präzisions-Waagen...
- Seite 2 LEERE SEITE...
- Seite 3 Überblick: XP-L Comparator XP32003L/XP64002L 1 Terminal (Details s. Kapitel 5 Bedienungsanleitung XP Präzisionswaagen) 2 Anzeige (berührungssensitiver “Touch Screen”) 3 Bedienungstasten 4 SmartSens Sensoren 5 Typenbezeichnung 6 Waagschale 7 Befestigungspunkte für Terminal oder Abdeckung 8 Abdeckung 16 17 9 Libelle / Neigungssensor 10 Befestigungspunkt für die Diebstahlsicherung 11 Abdeckblech für die Unterflurwägung (Haken optional) Fussschrauben...

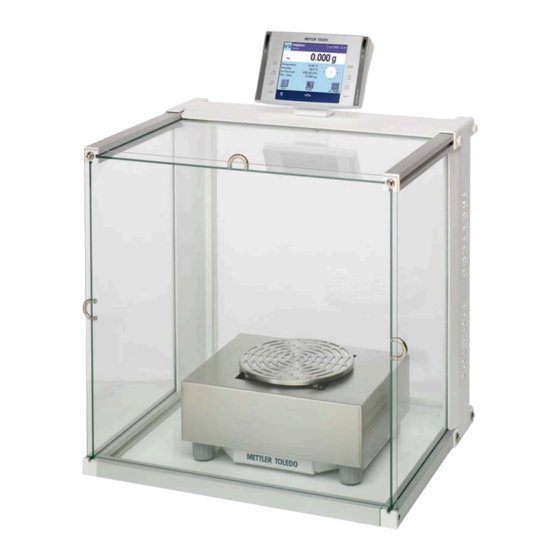

- Seite 4 Überblick: XP-L Comparator XP26003L/XP64003L mit Levelmatic 1 Terminal (Details s. Kapitel 5 Bedienungsanleitung XP Präzisionswaagen) 2 Anzeige (berührungssensitiver “Touch Screen”) 3 Bedienungstasten 4 SmartSens Sensoren 5 Typenbezeichnung 6 Waagschale Levelmatic 7 Befestigungspunkte für Terminal oder Abdeckung 8 Abdeckung 9 Libelle / Neigungssensor 10 Befestigungspunkt für die Diebstahlsicherung...
-
Seite 5: Inhaltsverzeichnis
Reinigung und Service ..........................18 Technische Daten und Zubehör ........................19 Allgemeine Daten ............................19 Modellspezifische Daten ..........................20 Abmessungen XP32003L, XP64002L ......................21 Abmessungen XP26003L, XP64003L ......................22 Abmessungen Windschutz XP W64 ........................ 23 Zubehör ............................... 24 Index ................................26... -
Seite 6: Ihr Xp-L Comparator
Ihr XP-L Comparator Ihr XP-L Comparator Einleitung Wir danken Ihnen, dass Sie sich für eine Waage von METTLER TOLEDO entschieden haben. Für das Betreiben der Waage verwenden Sie grundsätzlich die Bedienungsanleitung der Standard XP Präzisions-Waagen. In dieser Zusatz-Bedienungsanleitung erhalten Sie die Informationen welche gegenüber den Standard XP Präzisions-Waagen abweichend sind. -
Seite 7: Inbetriebnahme Des Comparators
Standard-Lieferumfang XP-L Comparator – Wägeplattform – Waagschale 280 x 360 mm (XP32003L und XP64002L) Levelmatic ∅ 220 mm und Abdeckung (XP26003L, XP64003L und XP64002L-T) – – Terminal mit Terminalträger (XP32003L und XP64002L) und Schutzhülle – Windschutz XP W64 (XP26003L und XP64003L) –... -
Seite 8: Ablesewinkel Einstellen
Inbetriebnahme des Comparators – Befestigen Sie das Terminal mit Terminalträger (C), wie abgebildet, mit den Schrauben (A) der demontierten Abdeckung. – Fixieren Sie das Terminalkabel (D) im Kabelkanal, wie abgebildet. – Schrauben Sie den Stecker des Terminalkabels beim Anschluss (E) ein. –... -
Seite 9: Aufbau Des Comparators Mit Levelmatic
Inbetriebnahme des Comparators Aufbau des Comparators mit Levelmatic 2.3.1 Montage des Waagenkabels im Terminal – Legen Sie das Terminal auf die Bedienungsoberfläche. Hinweis: Achten Sie auf eine weiche, saubere Unterlage damit die Oberfläche des Terminals nicht beschädigt wird. – Öffnen Sie das Gehäuse indem Sie auf die 2 Knöpfe (A) für die Terminalverstellung drücken und das Gehäuseunterteil nach oben aufdrehen. -
Seite 10: 2.3.2 Montage Der Levelmatic
Inbetriebnahme des Comparators 2.3.2 Montage der Levelmatic – Befestigen Sie den Basisträger (A) mit den 4 Schrauben (B) an der Adapterplatte (C). – Setzen Sie die montierte Adapterplatte (D) auf das Gehäuse- unterteil (E). – Setzen Sie die Abdeckung (F) auf. –... -
Seite 11: Wahl Des Standortes Und Nivellieren Der Waage
Inbetriebnahme des Comparators Wahl des Standortes und Nivellieren der Waage 2.4.1 Standortwahl Stabile, erschütterungsfreie und möglichst horizontale Lage wählen. Der Untergrund muss das Gewicht der voll belasteten Waage sicher tragen können. Umgebungsbedingungen beachten (siehe Kap. 5.1). Vermeiden Sie: – Direkte Sonneneinstrahlung –... - Seite 12 Inbetriebnahme des Comparators ➧ ➧ Drücken Sie die Schaltfläche die Ihrem Entfernen Sie die Waagschale, damit Sie Drehen Sie den Stellfuss ganz nach oben, Standort und Ihrer Konfiguration entspricht. die Libelle überwachen können. entsprechend dem roten Pfeil. Anschliessend drücken Sie “Vorwärts”. Anschliessend drücken Sie “Vorwärts”.
-
Seite 13: Stromversorgung
Prüfen Sie zuerst, ob der Netzstecker zu Ihrem lokalen Netzanschluss passt. Sollte dies nicht der Fall sein, schliessen Sie die Waage auf keinen Fall ans Stromnetz an und wenden Sie sich an die zuständige METTLER TOLEDO-Vertretung. Schliessen Sie die Waage ans Netz an. Schliessen Sie die Waage ausschliesslich an Netzsteckdosen mit Schutzkontakt an! Verwenden Sie keine Verlängerungskabel ohne Schutzleiter! -
Seite 14: Terminal Separat Aufstellen, Xp32003L Und Xp64002L
Inbetriebnahme des Comparators Terminal separat aufstellen, XP32003L und XP64002L 2.6.1 Terminal abnehmen und in der Nähe der Wägeplattform platzieren Das Terminal ist durch ein Kabel mit der Wägeplattform verbunden. Damit Sie Ihren Arbeitsplatz optimal einrichten können lässt sich das Terminal von der Wägeplattform abnehmen und individuell platzieren. Terminal separat aufstellen –... -
Seite 15: Transport Der Waage
Inbetriebnahme des Comparators Transport der Waage Schalten Sie die Waage aus und trennen Sie die Waage vom Stromnetz. Entfernen Sie allfällige Schnittstellenkabel von der Waage. 2.7.1 Transport über kurze Distanzen Beachten Sie die folgenden Hinweise, wenn Sie Ihre Waage über kurze Distanz zu einem neuen Standort bringen wollen. -
Seite 16: Unterflurwägungen
Inbetriebnahme des Comparators Unterflurwägungen Zur Durchführung von Wägungen unterhalb der Arbeitsfläche (Unterflurwägungen) ist Ihre Waage mit einer Gehängedurchführung ausgestattet. Hinweis: Für die Unterflurwägung benötigen Sie den Haken 11132565 aus dem Zubehör (Kapitel 5.7). Vorbereitung für die Unterflurwägung – Schalten Sie die Waage aus. –... -
Seite 17: Hinweise Zu Den Xp-L Comparatoren
Hinweise zu den XP- L Comparatoren Hinweise zu den XP-L Comparatoren Um die hohe Auflösung der Waage voll zu nutzen sind entsprechende Verhaltensregeln zu beachten. Damit erreichen Sie die bestmöglichen Resultate. Standort Achten Sie auf einen guten Standort (Kapitel 2.4). Wir empfehlen Ihnen die Waage auf einem Steintisch zu betreiben. -
Seite 18: Reinigung Und Service
Terminal, diese enthalten keine Bestandteile die vom Anwender gereinigt, repariert oder ausgetauscht werden können! Erkundigen Sie sich bei Ihrer METTLER TOLEDO-Vertretung nach den Servicemöglichkeiten – die regelmässige Wartung durch einen autorisierten Servicetechniker garantiert eine über Jahre gleichbleibende Wägegenauigkeit und verlängert die Lebensdauer Ihrer Waage. -
Seite 19: Netzkabel
Technische Daten und Zubehör Technische Daten und Zubehör In diesem Kapitel finden Sie die wichtigsten technischen Daten Ihres Comparators. Das Zubehör aus dem METTLER TOLEDO- Sortiment steigert die Funktionalität und erschliesst Ihnen zusätzliche Einsatzbereiche (siehe Kapitel 5.7). Allgemeine Daten Stromversorgung •... -
Seite 20: Modellspezifische Daten
Technische Daten und Zubehör Modellspezifische Daten Technische Daten (Grenzwerte) Modell XP26003L XP32003L XP64003L XP64002L XP64002L-T Höchstlast 26.1 kg 32.1 kg 64.1 kg 64.1 kg 64.1 kg Ablesbarkeit 1 mg 5 mg 5 mg 10 mg 10 mg Wiederholbarkeit bei Nennlast (ABA, gemessen mit) 1) -
Seite 21: Abmessungen Xp32003L, Xp64002L
Technische Daten und Zubehör Abmessungen XP32003L, XP64002 L... -
Seite 22: Abmessungen Xp26003L, Xp64003L
Technische Daten und Zubehör Abmessungen XP26003L, XP64003L ~177 ~145... -
Seite 23: Abmessungen Windschutz Xp W64
Technische Daten und Zubehör Abmessungen Windschutz XP W64 12.2 351.5... -
Seite 24: Zubehör
Technische Daten und Zubehör Zubehör Mit Zubehör aus dem METTLER TOLEDO-Sortiment lässt sich die Funktionalität Ihrer Waage steigern. Die folgenden Optionen stehen zu Ihrer Verfügung: Drucker RS-P42: Drucker mit Verbindungskabel RS232, zur Protokollierung der Resultate 00229265 BT-P42: Bluetooth Drucker mit kabelloser Verbindung zur Waage... - Seite 25 Technische Daten und Zubehör Ein-/Ausgabegeräte ErgoSens: Programmierbarer Sensor für berührungsfreie Bedienung, mit Kabel, Länge = 0.6m 11132601 LC-IO: Modul mit digitalen Ein- und Ausgängen; bis zu 8 verschiedene Verbraucher steuerbar 21202217 LC-FS: Fusstaste mit einstellbarer Funktion für Waagen mit LocalCAN-Schnittstelle 00229060 LC-Switchbox;...
-
Seite 26: Index
Index Index Ablesewinkel einstellen 8 Reinigung 18 Abmessungen Windschutz XP W64 23 Abmessungen XP26003L, XP64003L 22 Schnittstellen 24 Abmessungen XP32003L, XP64002L 21 Schutz und Normen 19 Allgemeine Daten 19 Selbsttest 13 Aufbau des Comparators mit Levelmatic 9 Service 18 Aufbau des Comparators ohne Levelmatic 7... - Seite 27 LEERE SEITE...
- Seite 28 Für eine gute Zukunft Ihres METTLER TOLEDO-Produktes: METTLER TOLEDO Service sichert Ihnen auf Jahre Qualität, Mess- genauigkeit und Werterhaltung der METTLER TOLEDO-Produkte. Verlangen Sie bitte genaue Unterlagen über unser attraktives Service- Angebot. Vielen Dank. *P11780870* Technische Änderungen und Änderungen im Lieferumfang des Zubehörs vorbehalten.
