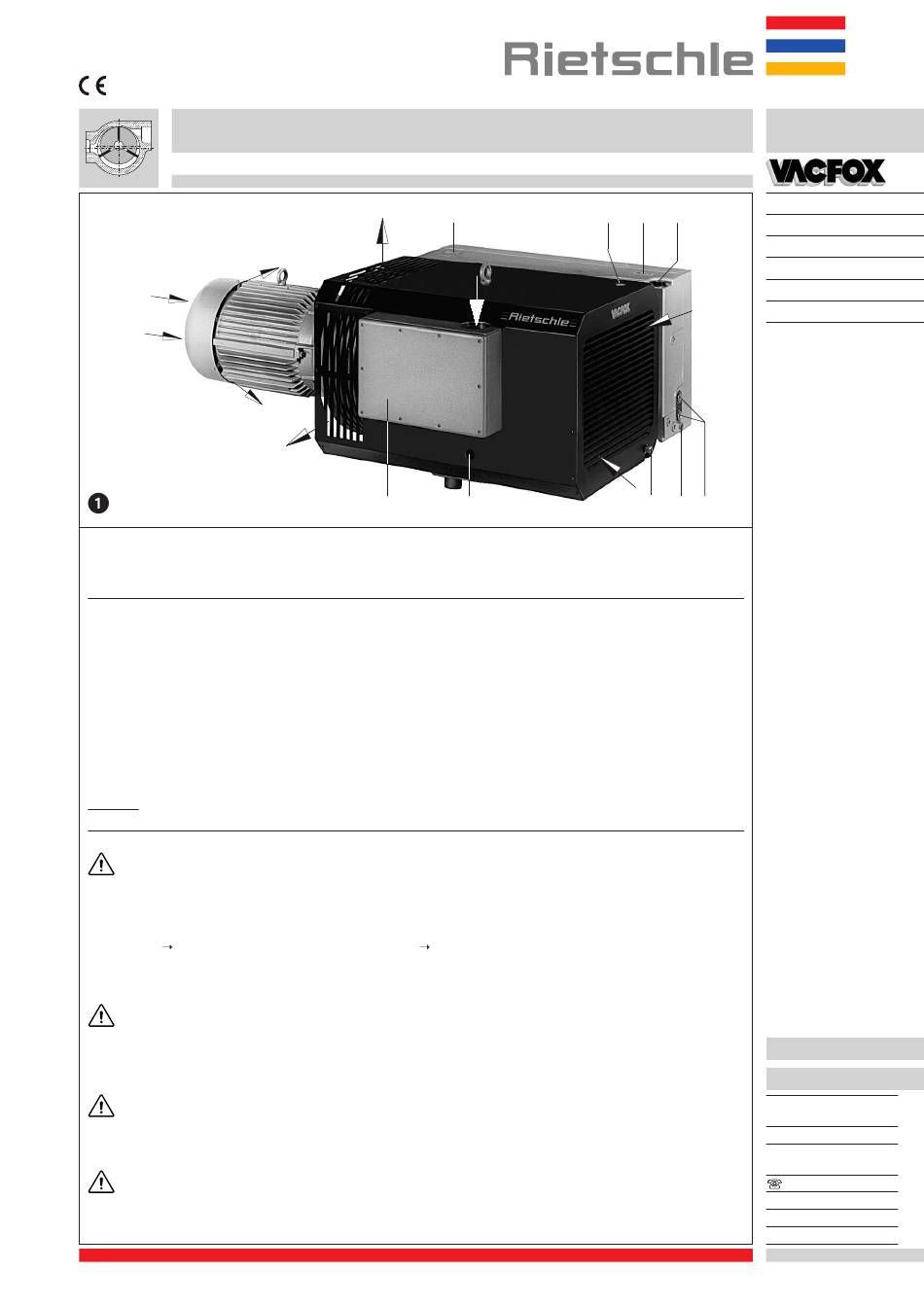

Betriebsanleitung
Vakuumpumpen
F
E
F
Ausführungen
Diese Betriebsanleitung gilt für folgende ölüberflutete Drehschieber-Vakuumpumpen: VC 400 bis VC 1300
Das Saugvermögen bei freier Ansaugung beträgt 400, 550, 700, 830, 1100 und 1280 m
des Saugvermögens vom Ansaugdruck zeigt das Datenblatt D 233.
Beschreibung
VC 400 bis VC 1300 haben saugseitig ein Mikro-Feinfilter oder Feinsiebfilter und auslassseitig einen Öl- und
Ölnebelabscheider für die Rückführung des Öls in den Ölkreislauf. Die Vakuumpumpe ist durch eine Schallhaube
gekapselt. Ein Ventilator zwischen Pumpengehäuse und Motor sorgt für eine intensive Luftkühlung. Der Ventilator
befindet sich in einem vor Berührung schützenden Ventilatorgehäuse. Die Kühlluft durchströmt zusätzlich einen
Ölkühler.
Ein integriertes Rückschlagventil verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe, und
es verhindert, dass sich der Förderraum nach dem Abstellen mit Öl vollsaugt, was zu Ölschlägen beim erneuten Start
führen würde.
Ein serienmäßiges Gasballastventil (U) verhindert die Kondensation von Wasserdampf im Pumpeninneren bei
Ansaugung geringer Dampfmengen. Für höheren Wasserdampfanfall kann werkseitig ein verstärkter Gasballast
vorgesehen werden.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Vakuumregulierventil (ZRV), Vakuummeter (ZVM), Motorschutzschalter (ZMS), Sanftanlauf
(ZAD), Filterwartungsanzeige und Ölniveauwächter.
Verwendung
Die Vakuumpumpen VC sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Das max. Endvakuum [Feinvakuum 0,5 mbar (abs.) oder Grobvakuum 10 mbar (abs.)] kann vom Betreiber bestimmt
werden (siehe Einstellbolzen (X)).
Die Typen eignen sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum in folgenden
Ansaugdruck-Bereichen:
Feinvakuum
0,5 bis 100 mbar (abs.) • Grobvakuum
Bei Dauerbetrieb außerhalb dieser Bereiche besteht die Gefahr des Ölverlustes über die Auslassöffnung. Bei
Evakuierung geschlossener Systeme von Atmosphärendruck auf einen Ansaugdruck nahe dem Enddruck besteht die
Gefahr nicht, solange die oben genannten Bereichs-Obergrenzen innerhalb von 10 Minuten erreicht werden.
Die abgesaugte Luft darf Wasserdampf enthalten, jedoch kein Wasser und andere Flüssigkeiten. Aggres-
sive oder brennbare Gase und Dämpfe dürfen nicht abgesaugt werden. Wasserdampfverträglichkeit siehe
Info I 200.
Bei Förderung von brennbaren oder aggressiven Gasen und Dämpfen mit Sonderausführungen muss die
Sicherheitsanleitung X 2 beachtet werden.
Bei Förderung von Sauerstoff bitte Sicherheitsanleitung X 3 beachten.
Die Umgebungstemperatur und die Ansaugtemperatur muss zwischen 5 und 40° C liegen. Bei Tempera-
turen außerhalb dieses Bereiches bitten wir um Rücksprache.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Gegendrücke auf der Auslassseite sind nur bis zu + 0,1 bar zulässig.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen anla-
genseits vorzusehen.
N
F
A
F
D
10 bis 500 mbar (abs.)
H
M
1
E
X
3
/h bei 50 Hz. Die Abhängigkeit
VC
VC 400
H
VC 500
VC 700
VC 900
VC 1100
E
VC 1300
K
K
I
1
B 233
1.5.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
