Betriebsanleitung
Vakuumpumpen

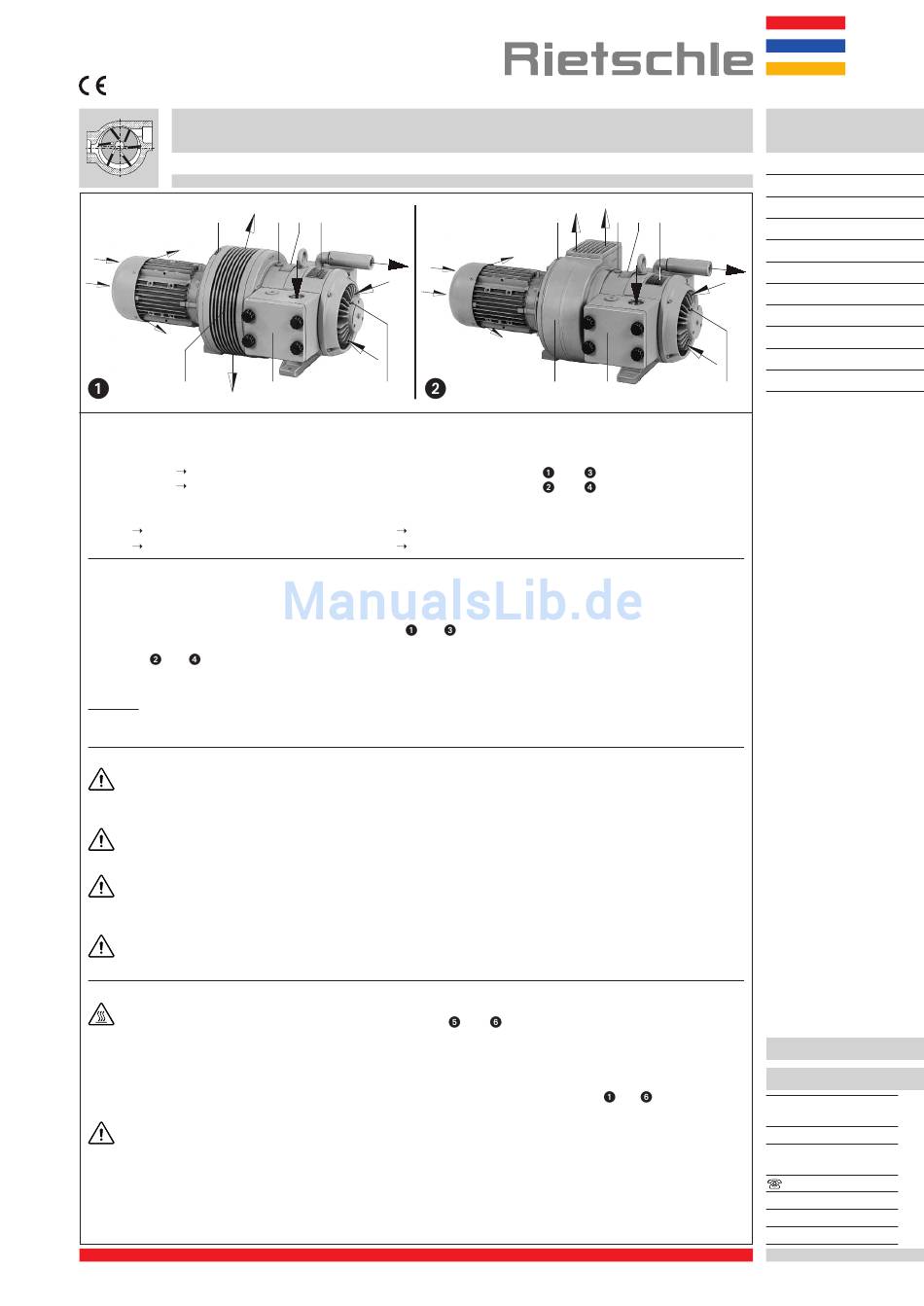

VFT 80 (01)
O
F
F
E
F
F
W
1
Ausführungen
Diese Betriebsanleitung gilt für folgende trockenlaufende Drehschieber-Vakuumpumpen: Typenreihe VFT 25 bis
VFT 500.
Variante (01)
Kühlluftaustritt rundum am Ventialtorgehäuse
Variante (07)
Kühlluftaustritt am Auslaß des Spiralgehäuses
Das Saugvermögen bei freier Ansaugung beträgt 25, 40, 60, 80, 100, 140, 180, 250, 340 und 500 m
Abhängigkeit des Saugvermögens vom Ansaugdruck zeigen die Datenblätter:
D 157
VFT 25 - VFT 100 (01)
D 158
VFT 25 - VFT 100 (07)
Beschreibung
Die genannte Typenreihe hat saugseitig ein Anschlußgewinde und druckseitig einen Geräuschdämpfer (sofern die
Abluft nicht in das Spiralgehäuse geleitet wird). Die angesaugte Luft wird durch eingebaute Mikro-Feinfilter gereinigt.
Ein Ventilator zwischen Pumpengehäuse und Motor sorgt für eine intensive Luftkühlung. Bei der Variante (01) befindet
sich der Ventilator in einem Ventilatorgehäuse (siehe Bild
Umfang des Ventilatorgehäuses (W
(siehe Bild
und
). Hier tritt die Kühlluft (F) gebündelt in eine bestimmte Richtung, entweder nach oben oder seitlich,
aus dem Spiralgehäuse (W
) aus. Die erwärmte Kühlluft (F) kann auch weggeleitet werden.
2
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
Zubehör: Bei Bedarf Vakuum-Regulierventil (ZRV), Rückschlagventil (ZRK), Staubabscheider (ZFP), vakuumdichtes
Ansaugfilter (ZVF), Motorschutzschalter (ZMS), Stern-Dreieck-Schaltgerät (ZSG), Anlaufentlastung (ZAE) und Vaku-
ummeter.
Verwendung
Die Vakuumpumpen VFT sind für den Einsatz im gewerblichen Bereich geeignet, d.h. die Schutzein-
richtungen entsprechen EN DIN 294 Tabelle 4 für Personen ab 14 Jahren.
Die VFT eignet sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum im Ansaugdruck-Bereich
150 bis 1000 mbar (abs.). Kurzzeitig ist ein max. Endvakuum von 100 mbar (abs.) möglich.
Die Umgebungstemperatur und die Ansaugtemperatur muß zwischen 5 und 40° C liegen. Bei Temperatu-
ren außerhalb dieses Bereiches bitten wir um Rücksprache.
Diese trockenlaufenden Vakuumpumpen eignen sich zum Fördern von Luft mit einer relativen Feuchte von 30 bis 90 %.
Es dürfen keine gefährlichen Beimengungen (z.B. brennbare oder explosive Gase oder Dämpfe), extrem
feuchte Luft, Wasserdampf, aggressive Gase oder Spuren von Öl, Öldunst und Fett angesaugt werden.
Die Standard-Ausführungen dürfen nicht in explosionsgefährdeten Räumen betrieben werden. Spezielle Ausführungen
mit Ex-Schutz-Motor sind lieferbar.
Bei Anwendungsfällen, wo ein unbeabsichtigtes Abstellen oder ein Ausfall der Vakuumpumpe zu einer
Gefährdung von Personen oder Einrichtungen führt, sind entsprechende Sicherheitsmaßnahmen
anlagenseits vorzusehen.
Handhabung und Aufstellung
Bei betriebswarmer Pumpe können die Oberflächentemperaturen an den Bauteilen (Q) über 70° C anstei-
gen. Dort ist eine Berührung zu vermeiden. (siehe Bild
Filtergehäuse (S), Ausblasgehäuse (T), Gehäusedeckel (b) und Fettschmierstellen (L) müssen leicht zugänglich sein.
Für Wartungsarbeiten empfehlen wir, vor Filtergehäuse und Gehäusedeckel 0,4 m Abstand vorzusehen. Die Kühlluft-
Eintritte (E) und die Kühlluft-Austritte (F) müssen mindestens 20 cm Abstand zu benachbarten Wänden haben
(austretende Kühlluft darf nicht wieder angesaugt werden). Falls die am Spiralgehäuse (W
einem Kanal weggeleitet werden soll, darf die Strömung nicht behindert werden (siehe Bild
Die VFT können nur in horizontaler Einbaulage fehlerfrei betrieben werden.
Bei Aufstellung höher als 1000 m über dem Meeresspiegel macht sich eine Leistungsminderung bemerk-
bar. In diesem Fall bitten wir um Rücksprache.
Die Aufstellung der Vakuumpumpen auf festem Untergrund ist ohne Verankerung möglich. Bei Aufstellung auf einer
Unterkonstruktion empfehlen wir eine Befestigung über elastische Pufferelemente. Die Vibrationen dieser Dreh-
schieber-Vakuumpumpen sind sehr gering.
L M N
VFT 80 (07)
B
E
A
E
E
S
L
D 167
VFT 140 - VFT 500 (01)
D 168
VFT 140 - VFT 500 (07)
und
) aus. Bei der Variante (07) befindet sich der Ventilator in einem Spiralgehäuse
1
O
L M N
F
F
F
W
S
2
siehe Bild
und
siehe Bild
und
). Die bereits erwärmte Kühlluft (F) tritt am gesamten
und
)
) austretende Kühlluft in
2
bis
VFT
VFT
25
VFT
40
VFT
60
VFT
80
B
VFT 100
A
E
VFT 140
VFT 180
VFT 250
VFT 340
E
VFT 500
L
3
/h bei 50 Hz. Die
B 157
1.3.98
).
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
