Masse ...................................................................................................................750
Wasserinhalt (gemessen).......................................................................................170
Gesamtbreite ........................................................................................................ 710 mm
Gesamttiefe ......................................................................................................... 1328 mm
Gesamthöhe
..................................................................................................... 1644 mm
Füllraumvolumen....................................................................................................223
Füllraumbreite ....................................................................................................... 490 mm
Füllraumtiefe .......................................................................................................... 560 mm
Füllraumhöhe ........................................................................................................ 812 mm
Abgasrohrdurchmesser ......................................................................................... 150 mm
Höhe bis zum Rauchrohranschluss (senkrechter Abgang) .................................. 1676 mm
Vorlauf-/Rücklaufanschluss ................................................................................... 5/4
Anschluss für therm. Ablaufsicherung ..................................................................... 1/2
Blechstärke im Füllraum ........................................................................................... 6 mm
Wärmedämmung............................................................................................. 45 - 150 mm
- 2 - (015/00)

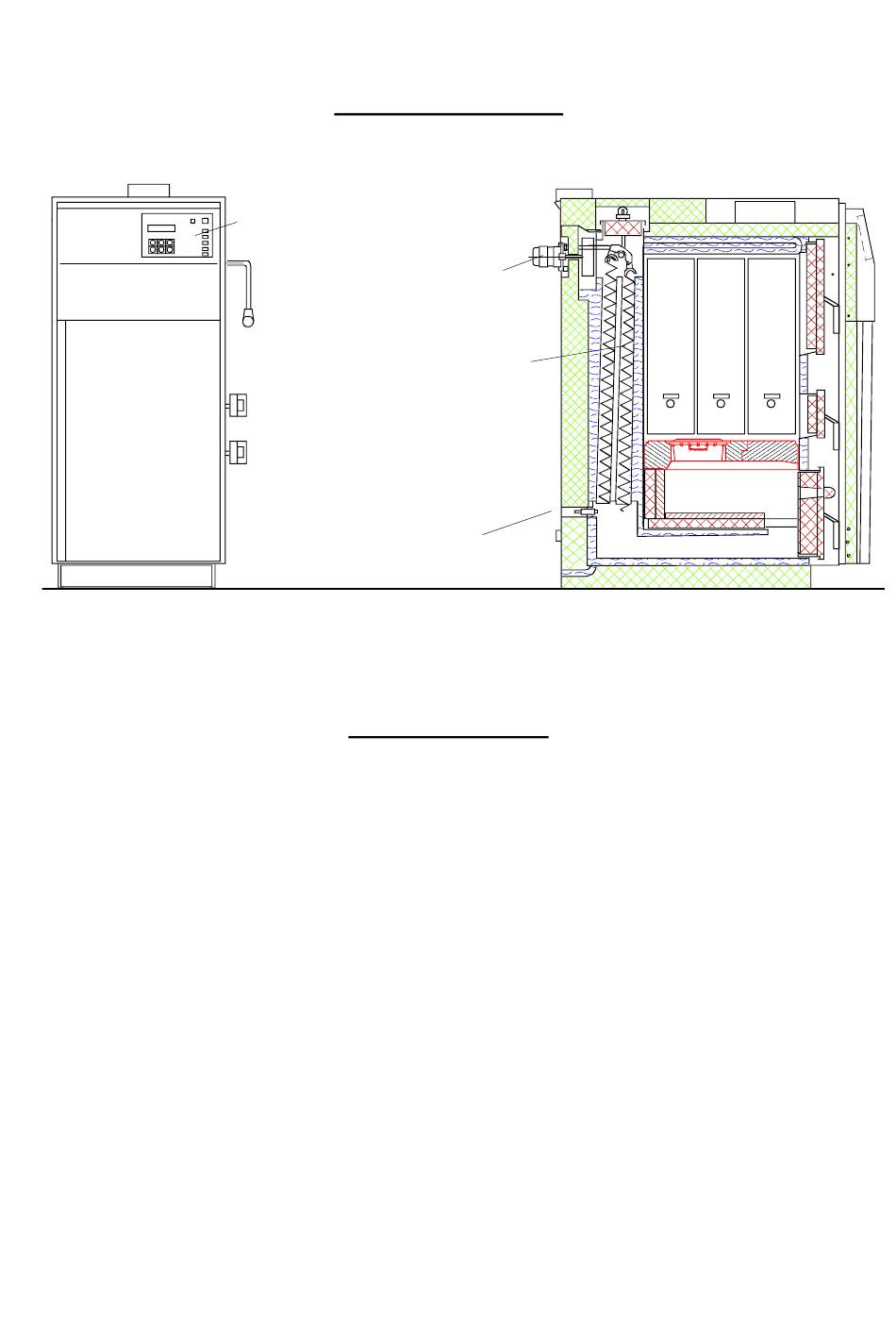

SCHEMA DES KESSELS
Regelung
Saugzuggebläse
Rohrwärmetauscher
Stellmotor
Primärluft
Sekundär-
luft
Lambdasonde
TECHNISCHE DATEN
Füllraum
Rost
Brennraum
Aschenraum
kg
l
l
"
"
