BELIMO LM 24 SR-F AC/DC 24 50/60 Hz 4 VA 2 W
Stellmotor
Primärluft
Sekundär-
luft
Masse ................................................................................................................... 630
Wasserinhalt ......................................................................................................... 110
Gesamtbreite ......................................................................................................... 660 mm
Gesamttiefe ......................................................................................................... 1220 mm
Gesamthöhe ...................................................................................................... 1500 mm
Fülltüre ........................................................................................................ 340 x 364 mm
Aschentür (lichte Weite) ............................................................................... 340 x 320 mm
Reinigungsöffnung für Wärmetauscher ........................................................ 340 x 92 mm
Schürtüre ..................................................................................................... 340 x 150 mm
Füllraumvolumen ................................................................................................... 146
Füllraumbreite ........................................................................................................ 380 mm
Füllraumtiefe........................................................................................................... 550 mm
Füllraumhöhe ......................................................................................................... 700 mm
Rostöffnung .........................................................................................5 Stück 30 x 35 mm
Primärluftöffnungen ......................................................................................... 4 x 14,1 cm²
Sekundärluftöffnung .......................................................................................... 4 x 8,7 cm²
Rauchrohrdurchmesser ......................................................................................... 150 mm
Höhe bis zum Rauchrohranschluss ..................................................................... 1500 mm
Vorlauf-/Rücklaufanschluss ................................................................................... 5/4
Anschluss für therm. Ablaufsicherung......................................................................1/2
Blechstärke im Füllraum ........................................................................................... 6 mm
Wärmedämmung ...................................................................................................... 60 mm
- 2 - (018/98)
Verbrennungsluftstellmotoren
Belimo KM 24 - SR 24 V
AC/DC 24 V 4 VA 2 W 4 Nm 80 100 sec
Primär- und Sekundärluftstellmotoren
4 Nm 80 ... 110 s IP 54 CE

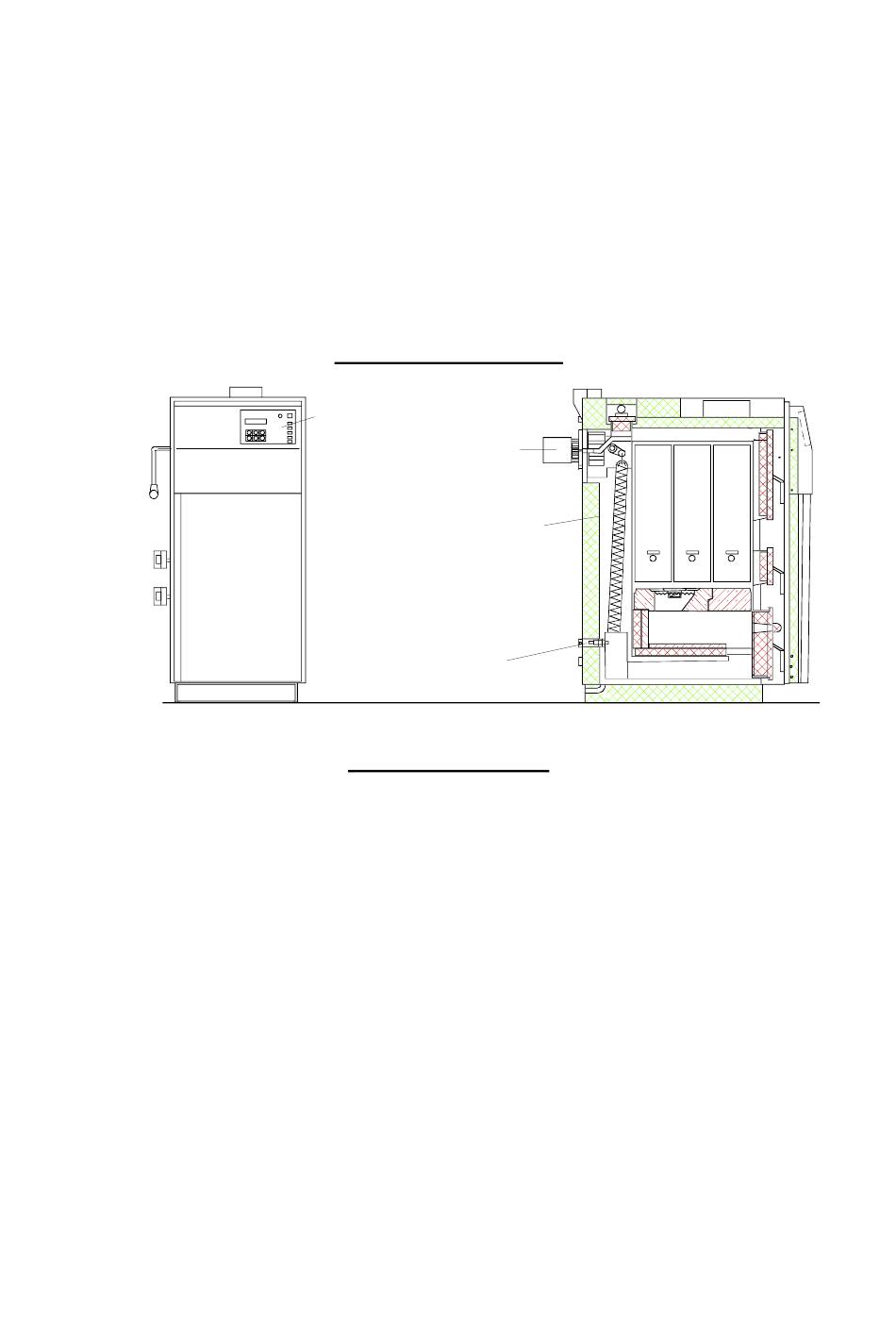

SCHEMA DES KESSELS
Regelung
Saugzuggebläse
Rohrwärmetauscher
Lambdasonde
TECHNISCHE DATEN
Füllraum
Rost
Brennraum
Aschenraum
kg
l
l
"
"
