Ablauf bei Zweirichtungszähler
+A
-
A

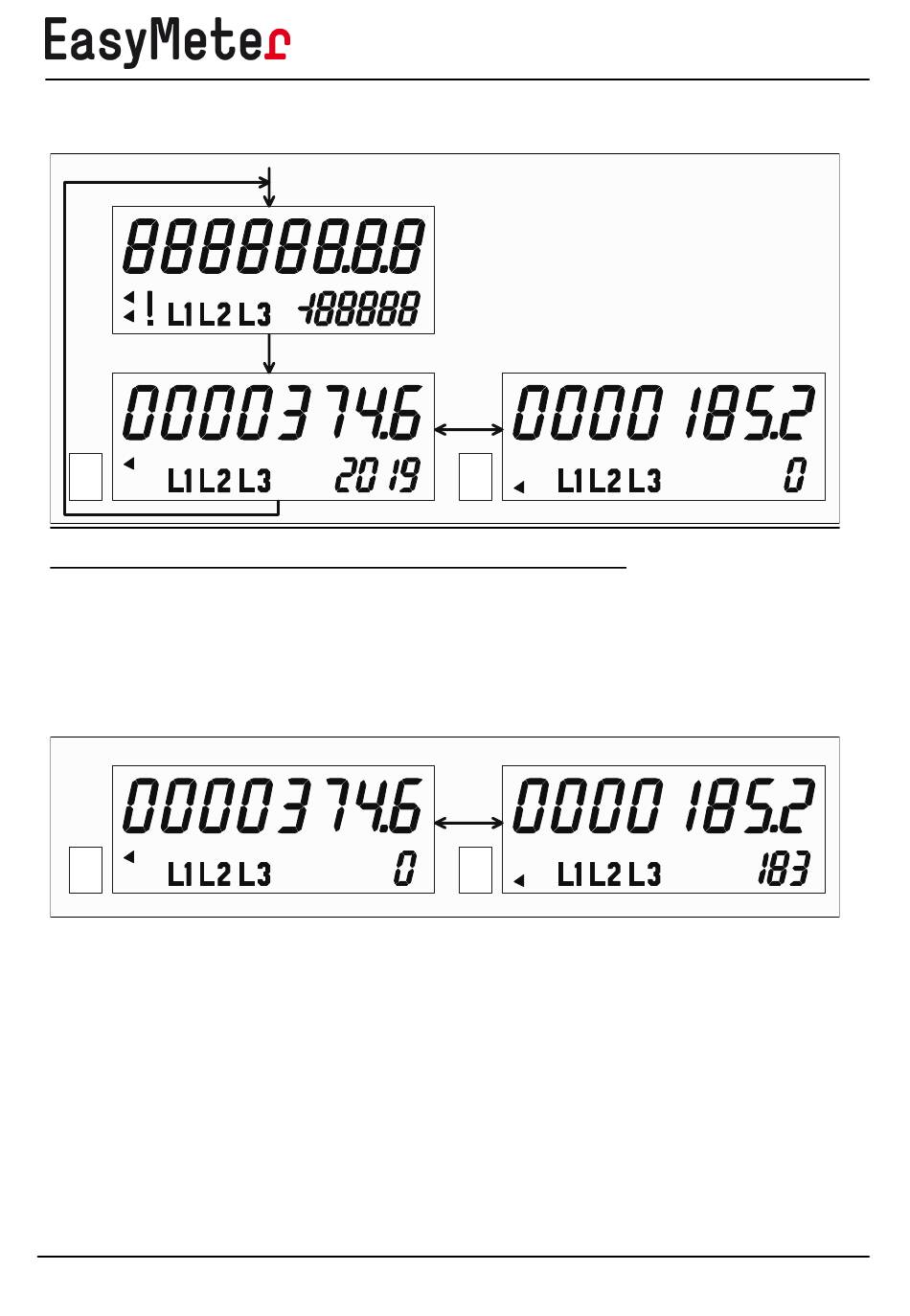

Anzeige der Betriebszustände beim Zweirichtungszähler
Die Anzeige wechselt je ca. 15s zwischen importierter (+A) und exportierter (-
A) Energie. Der Pfeil auf dem Display zeigt, zu welchem Register die aktuelle
Anzeige (s. Aufdruck auf dem Schild) gehört. Den aktuellen Zustand erkennt
man am Wert der momentanen Leistung (im Beispiel: aktueller Zustand ist
Verbrauch (+A) mit momentaner Leistung 2019W).
+A
-
A
In diesem Fall ist der aktuelle Zustand – Lieferung (Export) der Energie und
die momentane Leistung ist 183W.
Der Zweirichtungszähler arbeitet bei Auslieferung ab Werk zunächst wie ein
Stromzähler mit Rücklaufsperre, es wird nur das Bezugsregister (+A)
angezeigt. Erst wenn die Lieferenergie größer als 1kWh ist, wechselt die
Anzeige zwischen beiden Registern. Vor Erreichen dieses Schwellwertes wird
nur die momentane Leistung mit negativem Vorzeichen angezeigt.
BA_T3D_Rev02
Elektronischer Drehstrom- Wandlerzähler T3D
+A
-
A
+A
-
A
Betriebsanleitung
Seite 6
