Allgemeine Displayfunktionen

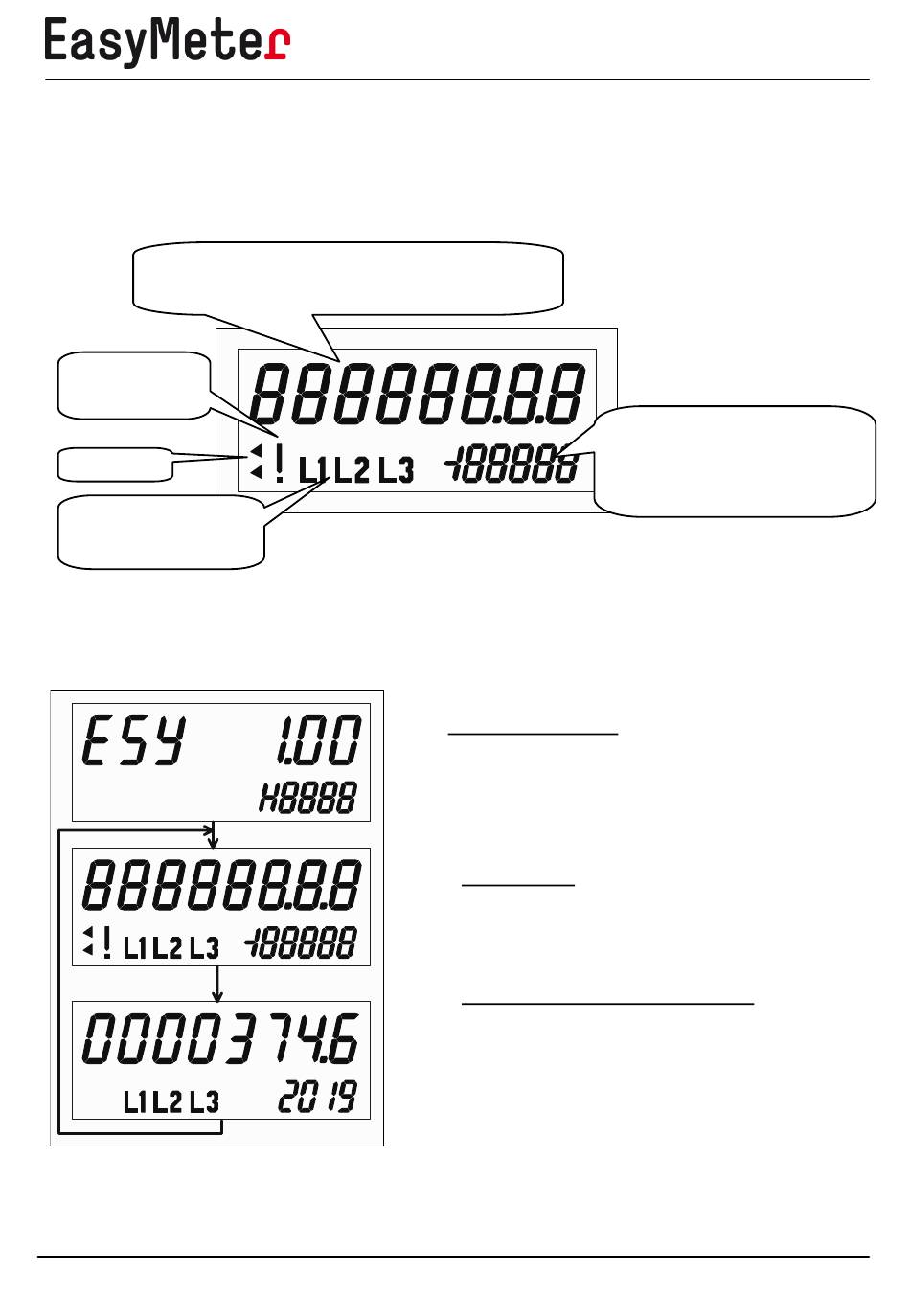

Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit
folgenden Zeichen / Symbolen:
Energieanzeige in kWh (Zählwerksstand):
8 Stellen (1 oder 2 Nachkommastellen)
Ausrufe-
zeichen
Zusatzfelder
Leiterspannungen
liegen an
Anzeige der Betriebszustände, Ablauf beim Standard-Bezugszähler
BA_T3D_Rev02
Elektronischer Drehstrom- Wandlerzähler T3D
Firmwareversion des
Programmcodes
Anzeigedauer ca. 2s
Displaytest
Anzeige aller Segmente
Anzeigedauer ca. 2s
Betriebsanzeige mit Anzeige
- des Energiewertes,
- der Momentanleistung
- der angeschlossenen Leiter
Aktualisierung der Anzeige jede
Sekunde, Anzeigedauer ca. 60s
Betriebsanleitung
Ziffernblock mit 5 ½ Stellen
und Vorzeichen für:
- Leistungsanzeige in Watt
- Funktionsfehleranzeige
Seite 5
