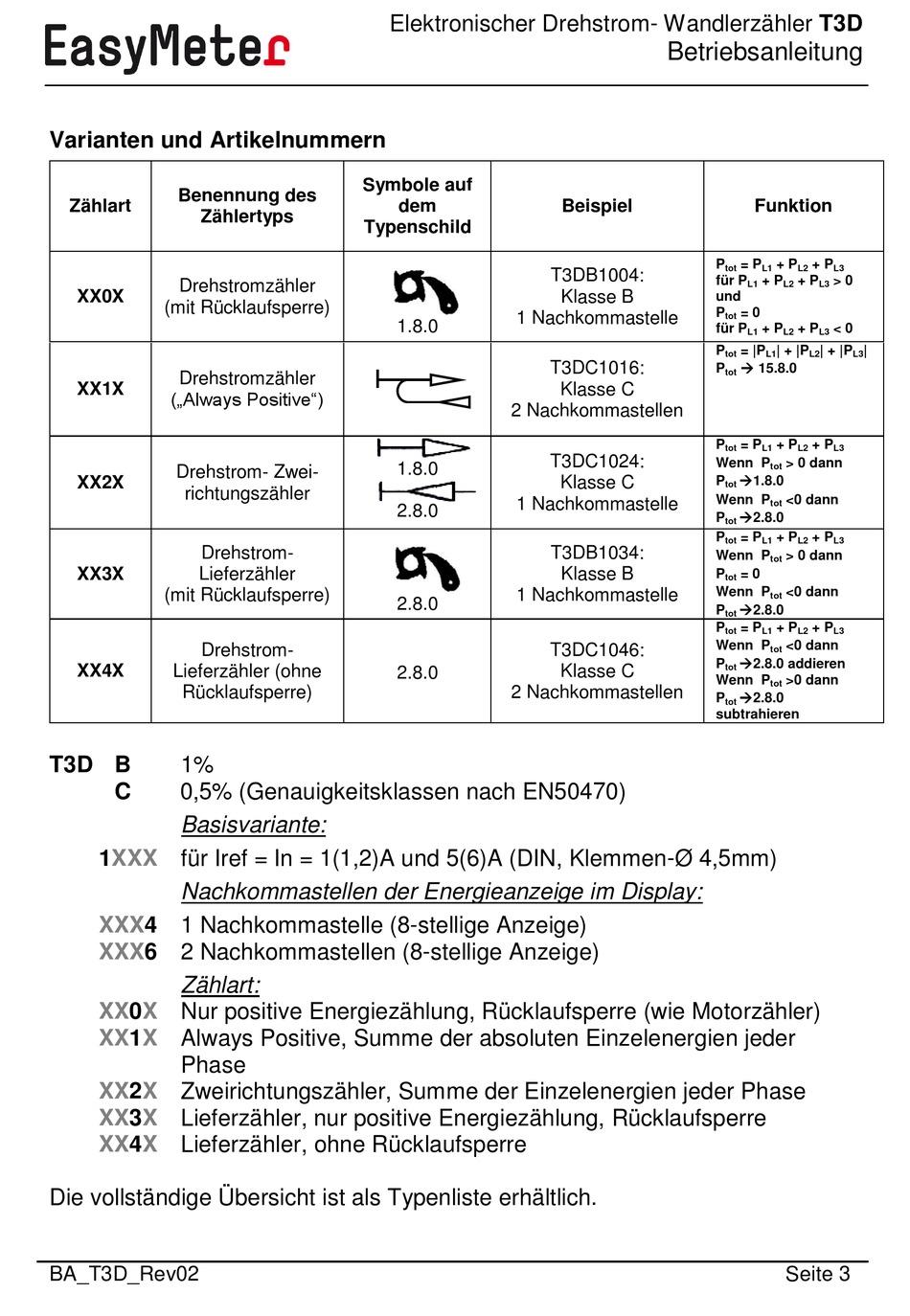

Varianten und Artikelnummern
Benennung des
Zählart
Zählertyps
Drehstromzähler
XX0X
(mit Rücklaufsperre)
Drehstromzähler
XX1X
(„Always Positive")
Drehstrom- Zwei-
XX2X
richtungszähler
Drehstrom-
XX3X
Lieferzähler
(mit Rücklaufsperre)
Drehstrom-
XX4X
Lieferzähler (ohne
Rücklaufsperre)
T3D B
1%
C
0,5% (Genauigkeitsklassen nach EN50470)
Basisvariante:
1XXX
für Iref = In = 1(1,2)A und 5(6)A (DIN, Klemmen-Ø 4,5mm)
Nachkommastellen der Energieanzeige im Display:
XXX4 1 Nachkommastelle (8-stellige Anzeige)
XXX6 2 Nachkommastellen (8-stellige Anzeige)
Zählart:
XX0X
Nur positive Energiezählung, Rücklaufsperre (wie Motorzähler)
XX1X
Always Positive, Summe der absoluten Einzelenergien jeder
Phase
XX2X
Zweirichtungszähler, Summe der Einzelenergien jeder Phase
XX3X
Lieferzähler, nur positive Energiezählung, Rücklaufsperre
XX4X
Lieferzähler, ohne Rücklaufsperre
Die vollständige Übersicht ist als Typenliste erhältlich.
BA_T3D_Rev02
Elektronischer Drehstrom- Wandlerzähler T3D
Symbole auf
dem
Typenschild
1 Nachkommastelle
1.8.0
2 Nachkommastellen
1.8.0
1 Nachkommastelle
2.8.0
1 Nachkommastelle
2.8.0
2.8.0
2 Nachkommastellen
Betriebsanleitung
Beispiel
P
T3DB1004:
für P
Klasse B
und
P
für P
P
T3DC1016:
P
Klasse C
P
T3DC1024:
Wenn P
Klasse C
P
Wenn P
P
P
T3DB1034:
Wenn P
Klasse B
P
Wenn P
P
P
Wenn P
T3DC1046:
P
Klasse C
Wenn P
P
subtrahieren
Funktion
= P
+ P
+ P
tot
L1
L2
L3
+ P
+ P
> 0
L1
L2
L3
= 0
tot
+ P
+ P
< 0
L1
L2
L3
= |P
| + |P
| + |P
|
tot
L1
L2
L3
15.8.0
tot
= P
+ P
+ P
tot
L1
L2
L3
> 0 dann
tot
1.8.0
tot
<0 dann
tot
2.8.0
tot
= P
+ P
+ P
tot
L1
L2
L3
> 0 dann
tot
= 0
tot
<0 dann
tot
2.8.0
tot
= P
+ P
+ P
tot
L1
L2
L3
<0 dann
tot
2.8.0 addieren
tot
>0 dann
tot
2.8.0
tot
Seite 3
