Weco CU-23 HP Bedienungsanleitung
Verwandte Anleitungen für Weco CU-23 HP
Inhaltszusammenfassung für Weco CU-23 HP

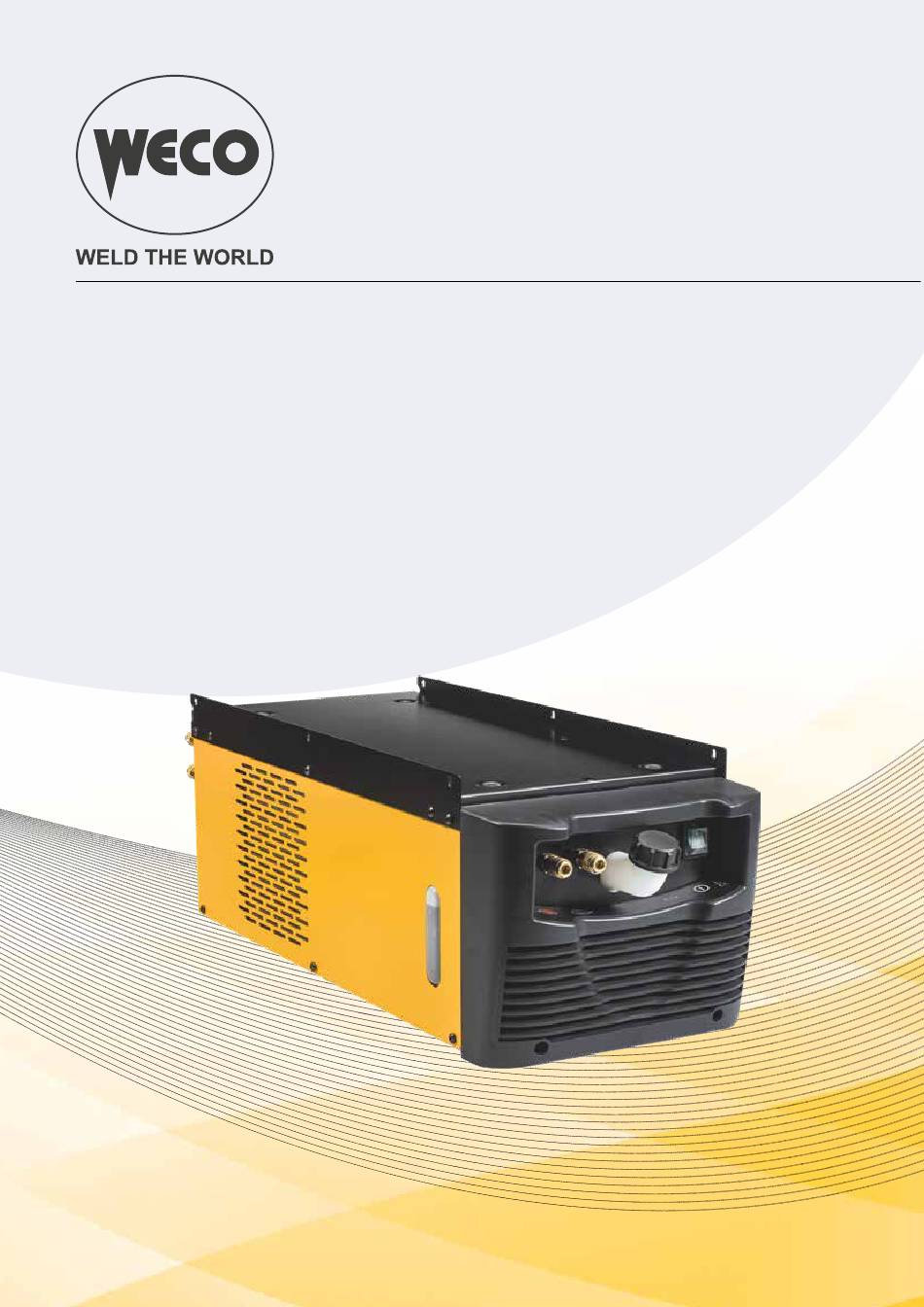

- Seite 1 Cod. 006.0001.2160 13/11/2020 V.2.2 CU-23/CU-23 HP CU-28/CU-28 HP Bedienungsanleitung Übersetzung der Original-Bedienungsanleitung...
- Seite 2 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD...
-
Seite 3: Inhaltsverzeichnis
INSTALLATION ............................5 BEDIENFELD ............................5 RÜCKWAND ............................6 ANBAU AN DEN GENERATOR ......................7 TECHNISCHE DATEN ..........................9 CU-23/CU-23 HP ............................ 9 CU-28/CU-28 HP ............................ 9 ELEKTRISCHER SCHALTPLAN ......................11 CU-23/CU-23 HP ..........................11 CU-28/CU-28 HP ..........................12 ERSATZTEILE ............................13 PRE-ASSEMBLED FITTINGS KIT ....................... -
Seite 4: Einführung
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD EINFÜHRUNG WICHTIG! Die vorliegende Bedienungsanleitung ist dem Anwender vor der Installation und der Inbetriebnahme des Geräts auszuhändigen. Vor der Installation und Inbetriebnahme des Geräts ist auch das Handbuch „ALLGEMEINE VORSCHRIF- TEN FÜR DEN GEBRAUCH“, das getrennt von diesem Handbuch mitgeliefert wird, zu lesen. -
Seite 5: Präsentation
CU-28/ CU-28 HP DEUTSCH WELD THE WORLD PRÄSENTATION An den Generator kann ein Kühlaggregat CU-23/CU-23 HP/CU-28/CU-28 HP angeschlossen werden, das eine Flüssigkeitskühlung der TIG- und MIG/MAG-Brenner ermöglicht. Das Kühlaggregat CU-23/CU-23 HP/CU-28/CU-28 HP ist mit einem Druckwächter zur Flüssigkeitser- fassung im Kühlmittelkreis ausgestattet. -
Seite 6: Rückwand
○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Generator zum Kühlaggregat [Pos. 1]. ○ Anschluss für Kühlmittelschlauch: Lauf der Flüssigkeit vom Kühlaggregat zum Generator [Pos. 2]. ○ Netzkabel CU-23/CU-23 HP/CU-28/CU-28 HP [Pos. 3]. • Länge (externer Teil): 0.43 m • Anzahl und Querschnitt der Leiter: 5 x 1 mm •... -
Seite 7: Anbau An Den Generator
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD ANBAU AN DEN GENERATOR GEFAHR! Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte den „Allgemeinen Vorschriften für den Gebrauch“. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). - Seite 8 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD 6. Den Verbindungsstecker des Kühlaggregats auf der Rückseite des Schweißgerätes anschlie- ßen. 7. Den Stecker des Stromkabels in die Steckdose stecken. 8. Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen.
-
Seite 9: Technische Daten
950 W (1l/min)–2.8 KW (max l/min) Maximaler Druck (CU-23) 0.32 MPa (50 Hz) – 0.43 MPa (60 Hz) Maximaler Druck (CU-23 HP) 0.41 MPa (50 Hz) – 0.51 MPa (60 Hz) CU-28/CU-28 HP 1 x 400 V a.c. ± 15 % / 50-60 Hz Betriebsspannung 1 x 230 V a.c. - Seite 10 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD Nachfolgend werden die technischen Eigenschaften der mit diesem Gerät gelieferten Frostschutzflüs- sigkeit aufgeführt: Basis Kühlpolymere mit niedrigem Stockpunkt Aussehen Flüssigkeit Farbe Farblos Geruch Geruchlos Spezifisches Gewicht 1.030 g/cm3...
-
Seite 11: Elektrischer Schaltplan
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD ELEKTRISCHER SCHALTPLAN CU-23/CU-23 HP... -
Seite 12: Cu-28/Cu-28 Hp
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD CU-28/CU-28 HP 4 4 5 5 1 1 2 2 3 3 4 4 5 5 8 8 10 11 12... -
Seite 13: Ersatzteile
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD ERSATZTEILE CU-23/CU-23 HP... - Seite 14 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD CODE BESCHREIBUNG 016.0011.0004 FUSE HOLDER CAP 040.0007.1160 FUSE 040.0006.1880 FUSE HOLDER 040.0001.0003 SWITCH 011.0012.0106 TANK FIXING PLATE 011.0012.0150 LOWER CASE 016.0201.0624 SCREW M8 H=20mm T.C.E.I. Z.B 010.0000.0084...
-
Seite 15: Pre-Assembled Fittings Kit
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD PRE-ASSEMBLED FITTINGS KIT CODE BESCHREIBUNG 010.0000.0082 PUMP FITTING KIT (G) 010.0000.0083 PUMP FITTING KIT (H) 010.0000.0084 PUMP FITTING KIT (I) 010.0000.0085 PUMP FITTING KIT (L) - Seite 16 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD 010.0000.0079 PRESSURE SWITCH KIT (C)
-
Seite 17: Cu-28/Cu-28 Hp
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD CU-28/CU-28 HP... - Seite 18 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD CODE BESCHREIBUNG 016.0011.0004 FUSE HOLDER CAP 040.0007.1160 FUSE 040.0006.1880 FUSE HOLDER 040.0001.0003 SWITCH 011.0012.0106 TANK FIXING PLATE 011.0012.0150 LOWER CASE 016.0201.0624 SCREW M8 H=20mm T.C.E.I. Z.B 010.0000.0078...
-
Seite 19: Pre-Assembled Fittings Kit
CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD PRE-ASSEMBLED FITTINGS KIT CODE BESCHREIBUNG 010.0000.0082 PUMP FITTING KIT (G) 010.0000.0083 PUMP FITTING KIT (H) 010.0000.0077 PUMP FITTING KIT (E) 010.0000.0078 PUMP FITTING KIT (F) - Seite 20 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD 010.0000.0079 PRESURE SWITCH KIT (C) PUMP (KN37) FOR COOLING UNIT CODE BESCHREIBUNG 003.0004.0034 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEEGER RING 003.0004.0035 COVER 003.0004.0036...
- Seite 21 CU-23/ CU-23 HP Cod. 006.0001.2160 13/11/2020 V.2.2 CU-28/ CU-28 HP DEUTSCH WELD THE WORLD...
- Seite 22 Cod. 006.0001.2160 13/11/2020 V.2.2 www.weco.it...
