2.0 Aufstellungsbedingungen und bau-
rechtliche Vorschriften
2.1 Sicherheitsabstände, Brandschutz
Bei der Aufstellung müssen die Brandschutzregeln
eingehalten werden ( FeuVo).
Beachten Sie die erforderlichen Mindestabstände zu
Aufstellwänden, brennbaren Wohnungsgegenständen
und den Schutz des Fußbodens!

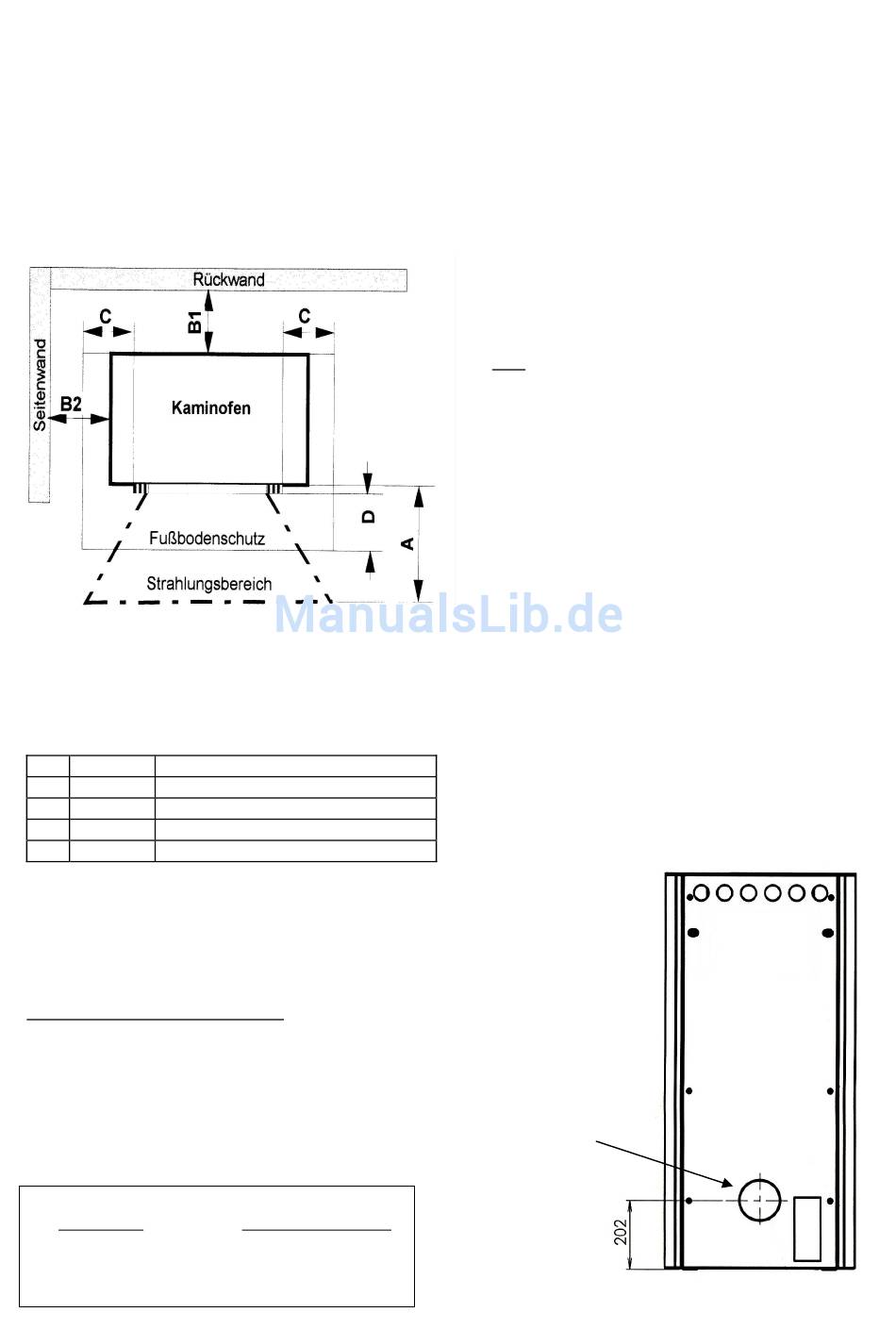

Mindestabstände:
erforderliche Mindestabstände sind auch auf dem
Typenschild Ihres Ofens angegeben !
A
> 80 cm im Strahlungsbereich der Scheibe
B1
20 cm
Abstand zu brennbaren Wänden
B2
20 cm
Abstand zu brennbaren Wänden
C
30 cm
Bodenschutz seitl. d. Füllöffnung
D
50 cm
Bodenschutz vor der Füllöffnung
2.2 Schornstein
Die Schornsteinbemessung erfolgt nach DIN EN
13384 – 2 bzw. nach den länderspezifischen Vor-
schriften.
Daten zur Schornsteinberechnung:
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
Mindestförderdruck
bei Nennwärme-
leistung
Achtung!
Bei zu niedrigem aber auch bei zu hohem Förderdruck
kann es zu Funktionsstörungen kommen.
Liegen die Abweichungen gegenüber dem notwendigen
Förderdruck (Pkt. 4) über 25 % müssen entsprechende
Massnahmen am Schornstein vorgenommen werden.
kW
5,0
g/s
° C
Pa
12,0
2.3 Rauchrohranschluss
Zum Anschluß an den Schornstein sollte ein Rauch-
rohr aus 2 mm dickem Stahlblech verwendet werden.
Alle Verbindungen vom Ofen zum Schornstein müs-
sen fest, dicht und spannungsfrei ausgeführt sein
sein. Verwenden Sie zur Abdichtung am Ofenstutzen
temperaturbeständige Dichtpaste (z. Bsp. Kesselkitt)
Achten Sie darauf, dass das Rauchrohr nicht in den
freien Querschnitt des Schornsteins hineinragt.
Es wird die Verwendung eines Mauerfutters empfoh-
len.
Die Einführung in den Schornstein ist mit hitzebestän-
digem Silikon o. Ä. abzudichten.
Das Rauchrohr muß zum Schornstein leicht anstei-
gend, zumindest aber waagrecht verlaufen.
Bei Kaminöfen mit Anschlußmöglichkeit nach oben
oder hinten muß der zu wechselnde Verschlußdeckel,
sowie der Rauchrohrstutzen wieder dicht verschraubt
werden !
2.4 Verbrennungsluftanschluss bei raum-
luftunabhängigem Betrieb
Auf der Rückseite des Kaminofens befindet sich im
unteren Bereich der Anschlussstutzen mit einem Aus-
sendurchmesser von 100 mm..
Die Zuführung der Verbrennungsluft erfolgt aus-
schliesslich über ein bauseitiges Zuluftrohr mit Innen-
Ǿ 100 mm. Die Luftleitung ist mit glattem Rohr aus
Stahl oder Kunststoffrohr (Abflussrohr) auszuführen.
Die Leitung darf eine Länge von 6 m haben und max.
3 Stck. 90° - Bögen beinhalten.
Nützliches Zubehör dazu finden Sie im aktuellen
ORANIER- Katalog.
Ein Anschluss an einen geeigneten LAS- Schornstein
ist möglich.
In jedem Fall ist zu beachten, dass der Verbrennungs-
luftbedarf von ca. 25 m3/h bei einem Förderdruck von
4 Pa sichergestellt ist.
Abb.1
Anschluss
Externer Luft-
versorgung
