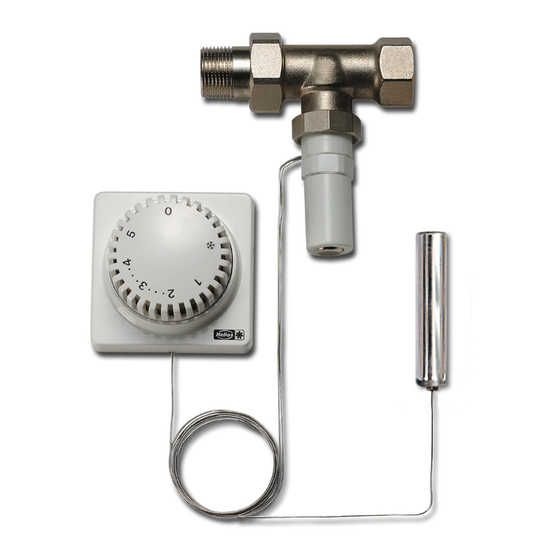

WHST 300 – Thermostat mit Fernverstellung und Fernfühler
MONTAGE- UND BETRIEBSVORSCHRIFT NR. 91591
Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit
sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten.
EMPFANG
Sendung sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit prüfen.
Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des
Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen
evtl. Ansprüche verloren.
EINLAGERUNG
Der Lagerort muß erschütterungsfrei, wassergeschützt und frei von Temperatur-
schwankungen sein. Schäden, deren Ursache in unsachgemäßem Transport, Ein-
lagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der
Gewährleistung.
EINSATZBEREICH
Das Ventil mit Thermostat und Fernfühler ist bestimmt für die Regelung von
Warmwasserheizregister in lufttechnischen Anlagen. Es dient zur Regelung einer
konstanten Zuluft- oder konstanten Raumtemperatur.
Die Regelung erfolgt stufenlos durch Drosselung der Wassermenge zum Warm-
wasserheizregister (Ventil im Vorlauf des Warmwasserheizregister).
Achtung: Bei Einbau sind die gültigen Arbeitsschutz- und Unfallverhütungsvor-
schriften zu beachten.
Der Anschluß sowie Reparaturen dürfen nur von einem Heizungsinstallateur durch-
geführt werden.

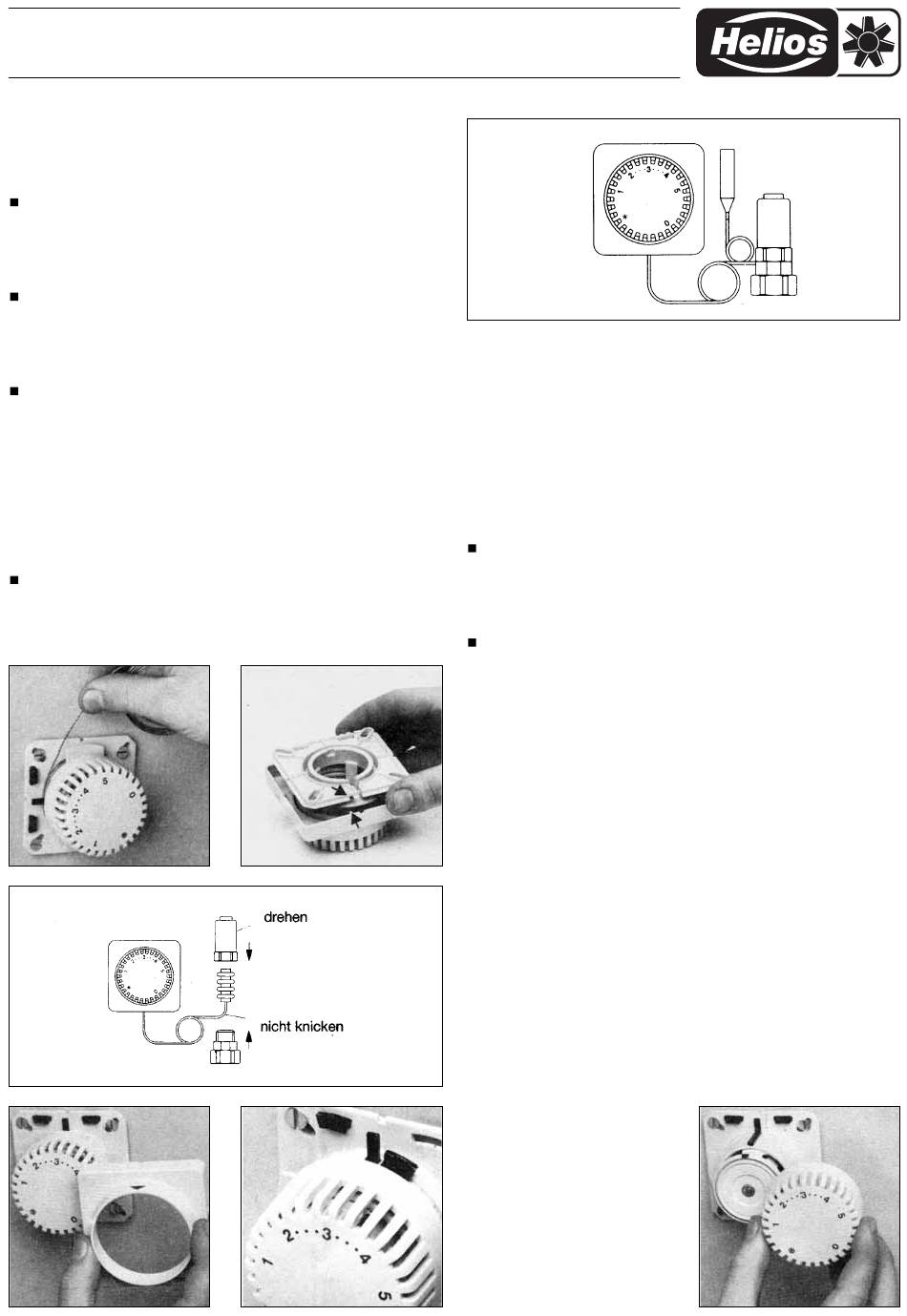

MONTAGE DES THERMOSTATS UND DES FERNFÜHLERS
Das Kapillarrohr ist so zu verlegen, daß es nicht geknickt oder flachgedrückt wird.
Das überschüssige Kapillarrohr kann innerhalb der Verstellung aufgewickelt wer-
den (Abb.1). Abdeckhaube wieder aufdrücken und die Fernverstellung in die maxi-
1
4 5
Thermostat mit Fernverstellung
und Fernfühler
male Offenstellung (Ziffer 5) bringen. Schutzkappe vom Ventil abschrauben und
stattdessen Stellkolben aufschrauben.
Abdeckkappe läßt sich nur in einer bestimmten Stellung aufschieben. Nase an der
Abdeckkappe im Schlitz an der Wandhalterung einführen (Abb. 2).
Bei konstanter Zulufttemperatur ist der Fernfühler hinter dem Warmwasserheizre-
gister (WHR), in Strömungsrichtung, im Lüftungskanal anzubringen.
Für konstante Raumtemperatur ist der Fernfühler an einer Stelle des Raumes zu
installieren, an der die gewünschten Temperaturbedingungen herrschen. Die Luft
muß frei um das Gerät strömen können und darf nicht durch Möbel, Vorhänge
oder sonstige Einbauten behindert werden. Luftzug, Einwirkung von Wärmestrah-
lung durch Sonne, Heizkörper oder anderen Wärmequellen sowie Montage an kal-
ten Außenwänden sind zu vermeiden.
MONTAGE DER KAPILLARROHRE
Eine Verlegung des Kapillarrohres in Leerrohren ist durch die zweiteilige Stellkol-
benfassung möglich. Dazu ist vor Ort die Demontage des Stellkolbens vorzuneh-
men. Danach den Stellkolben durch das Leerrohr schieben und anschließend wie-
der montieren (Abb. 3).
MONTAGE DES VENTILS
• Wasseranschluß
Beim Anschluß des Ventils ist folgendes zu beachten:
– Der Anschluß des Ventils erfolgt mittels Verschraubungen.
– Die Anschlüsse am Ventil dürfen bei der Montage unter keinen Umständen
Dreh- oder Biegebeanspruchungen ausgesetzt werden. Werkzeuge zum Ge-
genhalten bei der Montage verwenden.
– Es ist dafür zu sorgen, daß Expansionskräfte in der Anlage oder das Eigenge-
wicht des Rohrsystems die Anschlüsse nicht belasten.
– Das Ventil muß so an der Heizung angeschlossen sein, daß das System z.B. bei
Frostgefahr, Reparaturen oder längeren Betriebsunterbrechungen leicht entleert
werden kann.
Achtung: Wenn Wasser im Ventil oder im Warmwasserheizregister gefriert, können
2
die Rohre platzen. Auslaufendes Wasser kann Schäden verursachen. Wenn Frost-
gefahr besteht muß der Ventilator abgeschaltet und evtl. vorhandene Frischluft-
klappen geschlossen werden. Der Warmwasserdurchsatz ist zu erhöhen und eine
evtl. eingebaute Alarmeinrichtung zu aktivieren.
Temperaturbegrenzung:
Zur Verhinderung einer eventuellen Sollwertverstellung durch Unbefugte kann der
Thermostat auf jede beliebige Temperatur begrenzt werden.
Arbeitsfolge bei Begrenzung auf einen oberen Maximalwert:
Abdeckkappe entfernen. Hierzu sind vorher die zwei seitlichen Schrauben zu lö-
sen, die evtl. zur Sicherung eingeschraubt sind (Abb. 4). Skalenkappe auf den zu
begrenzenden Wert einstellen. Einen Begrenzungsschieber aus der Wandhalte-
rung nehmen und rechts neben dem Anschlagsteg von hinten in die Skalenkappe
schieben. Abdeckkappe montieren (Abb. 5).
3
Die Begrenzung auf einen unteren Maximalwert ist wie vor durchzuführen. Der Be-
grenzungsschieber ist jedoch links neben
dem Anschlagsteg einzuschieben.
Temperaturblockierung:
Arbeitsfolge wie bei Temperaturbegren-
zung. Die Befestigungsschieber werden
beidseitig des Anschlagsteges einge-
schoben.
Temperaturjustierung:
Die Fernverstellung ist werkseitig auf 38 °C
= Ziffer 5 justiert. Sollte diese einmal ver-
stellt sein, kann sie wie folgt wiederherge-
stellt werden:
