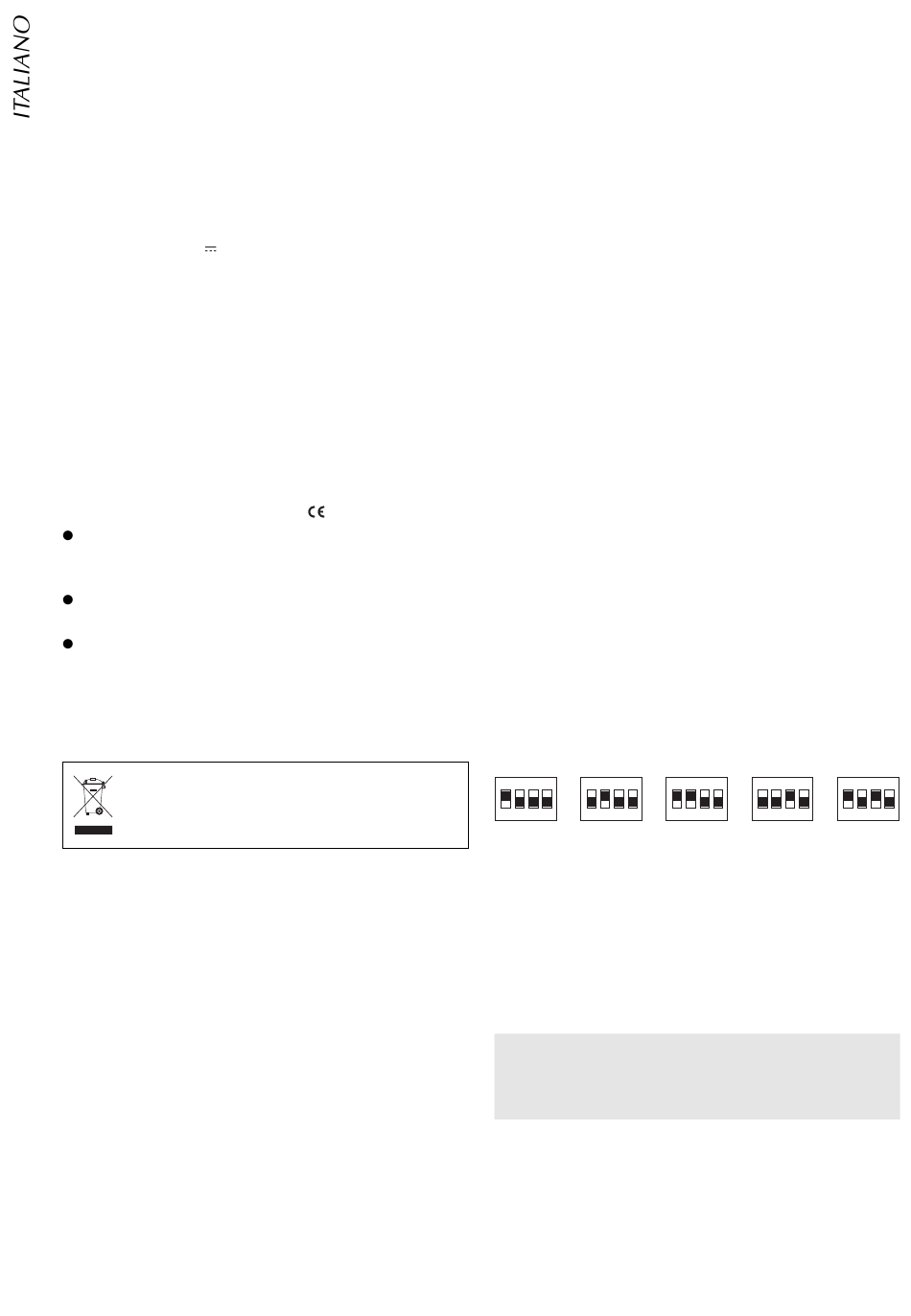

Vi preghiamo di aprire completamente la pagina 5.
Così vedrete sempre i singoli elementi descritti.
1 Panoramica dei singoli elementi
1 Vite di bloccaggio per lo snodo del supporto a
parete
2 Supporto a parete
3 Antenna di trasmissione
4 Presa per alimentazione DC per la tensione d'e-
sercizio di 12 V ;
è richiesto uno spinotto per alimentazione DC 5,5/
2,5 mm (diametro esterno/interno);
contatto interno = polo positivo
5 Parasole
6 DIP-switch per impostare il canale di trasmissione
7 Guarnizioni
8 Coperchio del contenitore
2 Avvertenze di sicurezza
La telecamera è conforme a tutte le direttive richieste
dell'UE e pertanto porta la sigla
Non usare la telecamera in ambienti con tempera-
ture estreme (temperature ammesse da -10 °C a
+55 °C).
Per la pulizia del contenitore non usare detersivi
aggressivi o prodotti chimici.
Nel caso d'uso improprio, di collegamenti sbagliati,
d'impiego scorretto o di riparazione non a regola
d'arte della telecamera, non si assume nessuna
responsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garan-
zia per lo strumento.
Se si desidera eliminare la telecamera defi-
nitivamente, consegnarla per lo smaltimento
ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego
Le telecamere wireless AV-3031COL (a colori) e
AV-3031CCD (in b/n), insieme ad un ricevitore di
2,4 GHz della serie "AV-..." di MONACOR e con
un monitor servono per la video sorveglianza senza
fili. La portata di trasmissione dipende fortemente
dalle condizioni locali e dal ricevitore usato. Nel caso
di assenza di ostacoli fra telecamera e ricevitore si
può arrivare fino a 500 m. Pareti e soffitti negli edifici
la riducono a 50 m ca. a seconda delle loro caratte-
ristiche. Tuttavia, usando sul ricevitore un'antenna
con guadagno, la portata può essere aumentata più
volte.
La telecamera è sistemata in un contenitore resi-
stente alle intemperie ed è adatta in particolar modo
per l'impiego all'esterno (protezione del contenitore
IP 65).
12
3.1
Con la presente, la MONACOR INTERNATIONAL
dichiara che le telecamere wireless AV-3031CCD e
AV-3031COL sono conforme ai requisiti fondamentali
ed alle altre prescrizioni in materia della direttiva
1995/5/CE. La dichiarazione di conformità può
essere scaricata dal sito di MONACOR INTER-
NATIONAL (www.monacor.de).
mente per l'uso negli stati dell'UE ed dell'EFTA e non
richiedono nessuna registrazione.
4 Messa in funzione
4.1 Impostazione del canale di trasmissione
La trasmissione senza fili avviene nel settore 2,4 GHz
che per la presente serie è stato suddiviso in cinque
canali a distanza di 14 MHz. Si possono utilizzare
contemporaneamente fino a 3 canali (canali 1, 3 e 5),
perché fra 2 canali a diretta vicinanza si creerebbero
delle interferenze. Se sono richiesti solo due canali,
esistono più possibilità di combinazione:
canale 1 con canale 3, 4 o 5
.
canale 2 con canale 4 o 5
canale 3 con canale 5
La telecamera presenta dalla fabrica il canale 1
(2,4145 GHz). Se necessario, l'impostazione dei
canali può essere modificata. Per fare ciò togliere
prima il parasole (5).
Attenzione: Non strappare il cavo dell'antenna! Svi-
tare il coperchio (8) sul retro del contenitore (quattro
viti). Sfilare delicatamente il coperchio insieme alla
slitta di montaggio (fig. 2), in modo da non strappare
dei fili. Con i DIP-switch (6) sul modulo di trasmis-
sione si può impostare il canale:
canale 1
Durante il riassemblaggio fare attenzione alla tenuta
corretta di tutte le guarnizioni perché il contenitore
rimanga resistente alle intemperie. Le due guarnizioni
(7) si perdono molto facilmente.
4.2 Antenna di trasmissione
Avvitare l'antenna onnidirezionale (3) in dotazione
nella filettatura del contenitore (vedi fig. 1).
Conformità e omologazione
Le telecamere wireless sono omologati general-
ON
ON
1 2 3 4
1 2 3 4
canale 2
canale 3
IMPORTANTE
Per motivi di omologazione si deve usare solo l'an-
tenna in dotazione. Collegando un'altra antenna,
l'omologazione non sarà più valida!
ON
ON
ON
1 2 3 4
1 2 3 4
canale 4
canale 5
1 2 3 4
