Ouvrez le présent livret page 5 de manière à
visualiser les éléments et branchements.
1 Détails des éléments
1 Vis de réglage pour l'articulation du support mural
2 Support mural
3 Antenne émettrice
4 Prise basse tension pour brancher la tension de
fonctionnement de 12 V
un adaptateur 5,5/ 2,5 mm (diamètre extérieur/in-
térieur) est nécessaire ;
contact intérieur = pôle plus
5 Pare-soleil
6 Interrupteurs DIP pour régler le canal d'émission
7 Anneaux d'étanchéité
8 Couvercle du boîtier
2 Conseils d'utilisation et de sécurité
La caméra répond à toutes les directives nécessaires
de l'Union Européenne et porte donc le symbole
Ne faites pas fonctionner la caméra dans des
zones soumises à des températures extrêmes
(plage de température de fonctionnement auto-
risée : -10 °C à +55 °C).
Pour le nettoyage du boîtier, n'utilisez pas de pro-
duits chimiques ou de détergents.
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si la
caméra est utilisée dans un but autre que celui pour
lequel elle a été conçue, si elle n'est pas correcte-
ment branchée, utilisée ou pas réparée par une
personne habilitée, en outre, la garantie deviendrait
caduque.
Lorsque la caméra est définitivement retirée
du service, vous devez la déposer dans une
usine de recyclage adaptée pour contribuer
à son élimination non polluante.
3 Possibilités d'utilisation
Combinées à un récepteur 2,4 GHz de la série
"AV-..." de MONACOR et à un moniteur, les caméras
sans fil AV-3031COL (caméra couleur) et AV-3031CCD
(caméra noir et blanc) servent pour une surveillance
vidéo sans fil. La portée de transmission dépend gran-
dement de la configuration des lieux d'utilisation et du
récepteur utilisé. Elle peut aller jusqu'à 500 m lorsqu'il
n'y a pas d'obstacle entre la caméra et le récepteur.
Elle est réduite à 50 m dans des bâtiments selon la
composition des murs et plafonds. Si on utilise une
antenne avec gain sur le récepteur, la portée peut être
plusieurs fois augmentée.
La caméra est positionnée dans un boîtier de pro-
tection résistant aux intempéries et est donc spé-
cialement adaptée à une utilisation en extérieur
(classe de protection du boîtier IP 65).
10
;
.
3.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL dé-
clare que les caméras sans fil AV-3031CCD et
AV-3031COL se trouvent en conformité avec les exi-
gences fondamentales et les autres réglementations
inhérentes à la directive 1995/5/CEE. Le certificat de
conformité peut être appelé via la page d'accueil
du site internet de MONACOR INTERNATIONAL
(www.monacor.com).
Les caméras sans fil sont autorisés pour un fonc-
tionnement dans les pays de l'Union Européenne et
de l'A.E.L.E et ne nécessitent pas de déclaration.
4 Fonctionnement
4.1 Réglage du canal d'émission
La transmission sans fil s'effectue dans la plage
2,4 GHz, divisée, pour cette gamme de caméras, en
cinq canaux avec un intervalle de 14 MHz. On peut
utiliser simultanément, au plus, 3 canaux (canal 1, 3
et 5), car deux canaux immédiatement consécutifs
interfèrent l'un avec l'autre. Il existe plusieurs possibi-
lités de combinaisons si on a besoin de deux canaux :
Canal 1 avec canal 3, 4 ou 5
Canal 2 avec canal 4 ou 5
Canal 3 avec canal 5
La caméra est réglée en usine sur canal 1 (2,4145 GHz).
Si besoin, le réglage des canaux peut être modifié.
Pour ce faire, retirez le pare-soleil (5).
Attention : N'arrachez pas le câble d'antenne ! Dé-
vissez le couvercle du boîtier (8) sur la face arrière
(quatre vis). Retirez avec précaution le couvercle
avec la glissière de montage (schéma 2) de telle sorte
qu'aucun câble ne soit arraché. Réglez le canal sur le

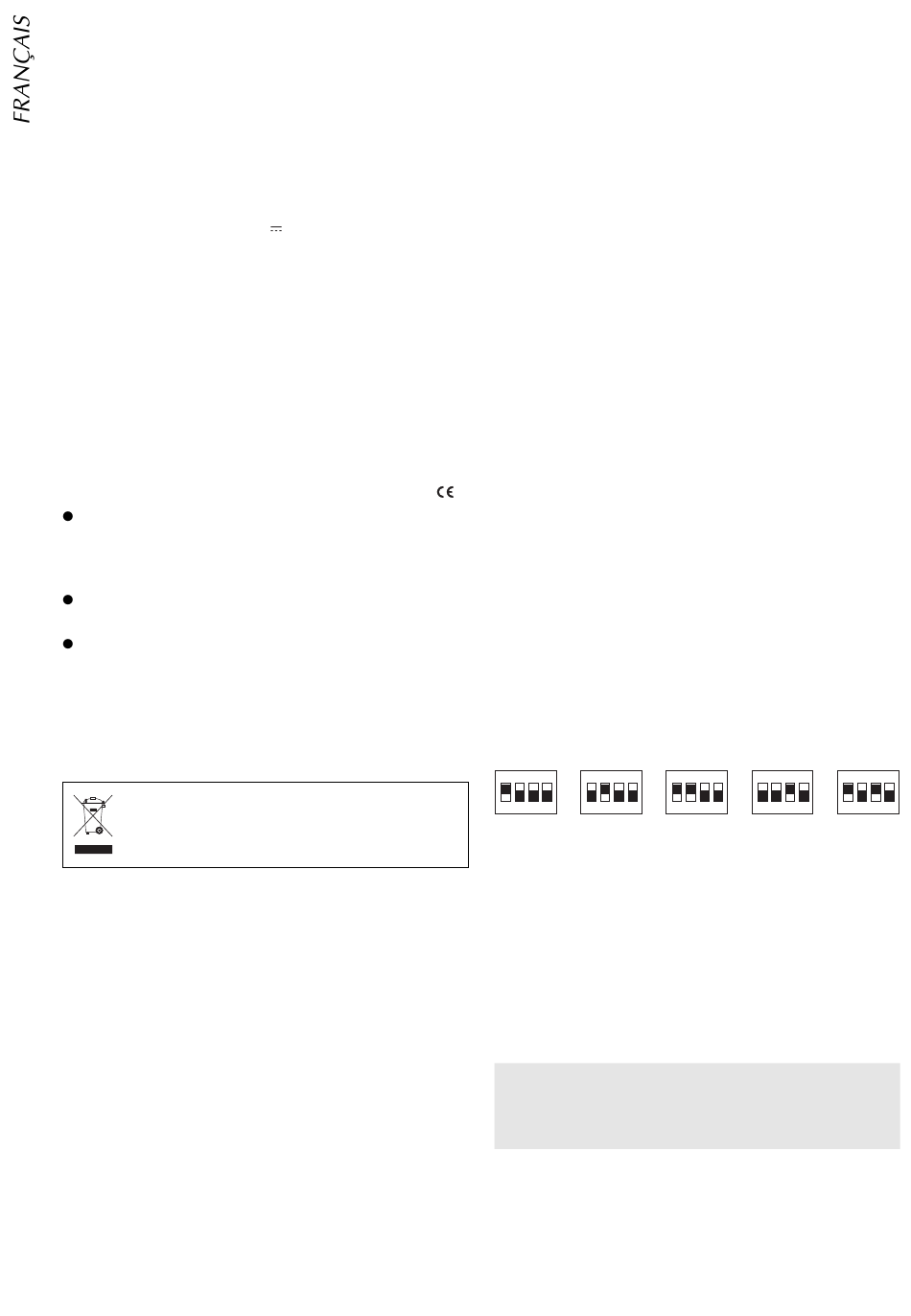

module émetteur avec les interrupteurs DIP (6) :
ON
ON
1 2 3 4
1 2 3 4
Canel 1
Canel 2
Canel 3
Lorsque vous revissez les différents éléments, veillez
à ce que touts les joints d'étanchéité soient bien à
leur place pour garantir l'étanchéité du boîtier de pro-
tection. On perd très facilement les deux anneaux
d'étanchéité (7).
4.2 Antenne émettrice
Vissez l'antenne omnidirectionnelle (3) livrée dans la
prise filetée du boîtier de protection de la caméra.
(voir schéma 1).
IMPORTANT
Utilisez uniquement l'antenne livrée pour respecter
les directives. Si vous branchez une autre antenne,
l'appareil perd son autorisation.
ON
ON
ON
1 2 3 4
1 2 3 4
Canel 4
Canel 5
1 2 3 4
