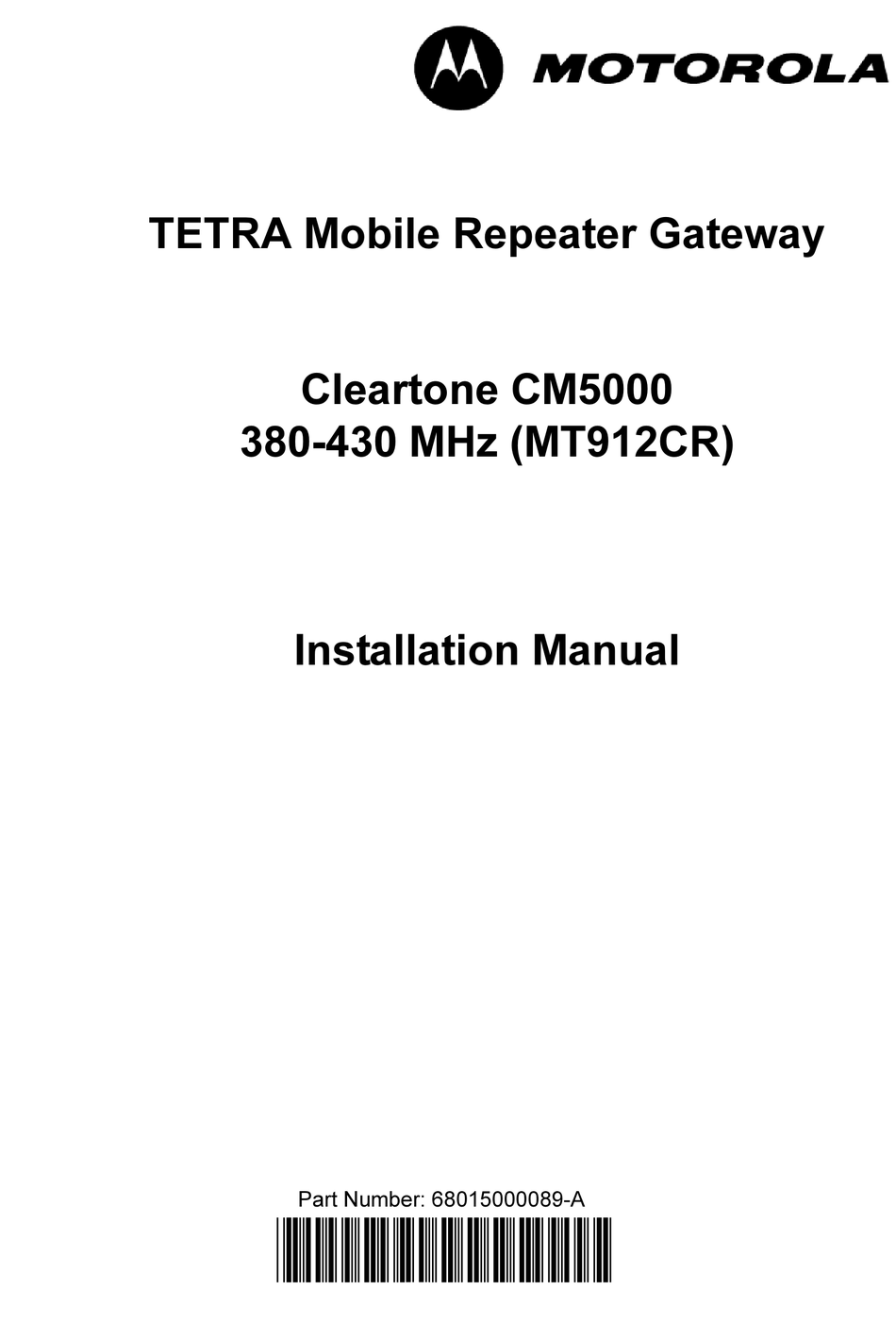

- Seite 53 TETRA Mobil-Repeater-Gateway Cleartone CM5000 380–430 MHz (MT912CR) Installationshandbuch Artikelnummer: 68015000089-A @68015000089@...
- Seite 54 Form kopiert, reproduziert, geändert, zurückentwickelt oder verteilt werden, ohne dass hierfür eine ausdrückliche schriftliche Genehmigung von Motorola vorliegt. Darüber hinaus werden mit dem Kauf von Produkten von Motorola weder ausdrücklich noch stillschweigend, durch Rechtsverwirkung oder auf andere Weise Lizenzen unter dem Copyright, dem Patent oder den Patentanwendungen von Software von Motorola ausgegeben, außer der Nutzung von normalen, nicht ausschließlich erteilten,...
-
Seite 55: Wichtige Sicherheitsinformationen
Betriebsinformationen vertraut gemacht haben, bevor das Funkgerät in Betrieb genommen werden kann. Dieses Heft liegt jedem Funkgerät bei. Auf der folgenden Website finden Sie eine Liste der von Motorola zugelassenen Antennen und anderen Zubehörteilen. Dort ist auch das für Ihr Funkgerätmodell zugelassene Zubehörs aufgeführt: http://www.motorola.com/governmentandenterprise... - Seite 56 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Produktsicherheit und Funkwellenbelastung DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN...
-
Seite 57: Dokumentverlauf
DOKUMENTVERLAUF CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch DOKUMENTVERLAUF In diesem Handbuch wurden seit der vorherigen Ausgabe die folgenden wichtigen Änderungen vorgenommen: Ausgabe Beschreibung Datum 68015000089-A Erstausgabe Januar 2009... - Seite 58 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN...
- Seite 59 Weitere Unterstützung durch Motorola ........
- Seite 60 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INHALTSVERZEICHNIS INSTALLATION ..........21 Einleitung .
- Seite 61 INHALTSVERZEICHNIS CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch ANHANG ........... 51 Produktspezifische Informationen für digitale Mobilfunkgeräte vom Typ MT912CR .
- Seite 62 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN...
-
Seite 63: Dokumentverlauf
UMFANG CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch UMFANG Umfang dieses Handbuchs Dieses Handbuch ist für die Verwendung durch Servicetechniker bestimmt, die mit vergleichbaren Geräten vertraut sind. Es enthält wichtige Informationen zur Installation der beschriebenen Ausrüstung und entspricht dem Stand des Druckdatums. Änderungen, die nach dem Druckdatum vorgenommen wurden, können durch eine vollständige Überarbeitung des Handbuchs oder als Zusätze eingefügt werden. -
Seite 64: Cm5000 Handbücher Und Bedienungsanleitungen
CM5000 TETRA Mobile Repeater/Gateway Installation Manual UMFANG CM5000 Handbücher und Bedienungsanleitungen Installationsanweisungen 6866539D45 CM5000 Installation Manual (Englisch) Wartungs- und Installationshandbuch 6866539D44 CM5000 Basic Service Manual (Englisch) Bedienungsanleitungen 6866539D69 CM5000 Basic User Guide (Englisch) 6866539D60 CM5000 Basic User Guide (Englisch, Deutsch, Französisch, Spanisch, Litauisch) 6866539D64 CM5000 Basic User Guide (Englisch, Schwedisch, Polnisch, Niederländisch, Norwegisch) -
Seite 65: Garantie Und Service-Support
UMFANG CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Garantie und Service-Support Motorola bietet einen langfristigen Support für seine Produkte. Dieser Support umfasst den vollständigen Austausch und/oder die Reparatur des Produkts während des Garantiezeitraums und Service/Reparatur oder Support für Ersatzteile außerhalb des Garantiezeitraums. Wenden Sie sich vor der Rücksendung von Funkgeräten an die zuständige Motorola-Garantieannahmestelle oder Ihren Motorola-Händler -Lieferanten oder -Wiederverkäufer. -
Seite 66: Kundendienstinformationen
Motorola-Artikelnummer sind bei der Motorola Radio Aftermarket and Accessory Division (AAD) erhältlich. Wenn einem Teil keine Artikelnummer zugewiesen ist, kann dieses in der Regel nicht bei Motorola erworben werden. Wenn ein Teilesatz nicht in der Liste enthalten ist, sind für diesen keine Komponenten erhältlich, die vom Benutzer ausgetauscht werden können. -
Seite 67: Asien/Pazifikraum
Motorola-Artikelnummer sind bei der Motorola Radio Aftermarket and Accessory Division (AAD) erhältlich. Wenn einem Teil keine Artikelnummer zugewiesen ist, kann dieses in der Regel nicht bei Motorola erworben werden. Wenn ein Teilesatz nicht in der Liste enthalten ist, sind für diesen keine Komponenten erhältlich, die vom Benutzer ausgetauscht werden können. -
Seite 68: Lateinamerika
MOTOROLA DO BRASIL LTDA. Artikelnummer zugewiesen ist, kann dieses in Av. Chedid Jafet der Regel nicht bei Motorola erworben werden. 222 Bloco D Conjuntos 11,12,21,22 E 41 Ein Asterisk (*) weist darauf hin, dass das Teil Condominio Millennium Office Park... -
Seite 69: Informationen Zu Modell Und Zubehör
INFORMATIONEN ZU MODELL UND ZUBEHÖR CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INFORMATIONEN ZU MODELL UND ZUBEHÖR CM5000 Informationen zum Mobilfunkgerätmodell Modellspezifikationen* ALLGEMEIN EMPFÄNGER SENDER π ETSi: ETS 300 394-1 Empfängertyp: Überlagerungsempfänger Modulationstyp: /4DQPSK Typnummer: Frequenzbereich: RF-Leistung: 380 – 430 MHz MT912CR 380 – 430 MHz 5 W/37 dBm 5 W/37 dBm Temperaturbereich für Transceiver:... -
Seite 70: Zubehörliste
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INFORMATIONEN ZU MODELL UND ZUBEHÖR Zubehörliste ZUBEHÖR Lautsprecher Artikelnummer Externer Lautsprecher, 13 Watt GMSN4066 Kompakter externer Lautsprecher, 5 Watt GMSN4078 Festinstallation Artikelnummer Tischmikrofon RMN5069 Feststationsuntersatz ohne Lautsprecher GLN7318 Tischnetzteil GPN6145 Gleichstrom-Netzkabel GKN6266 Netzstecker (USA) NTN7373 Netzstecker (Europa) NTN7374 Netzstecker (Großbritannien und Nordirland) NTN7375... - Seite 71 INFORMATIONEN ZU MODELL UND ZUBEHÖR CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Antennen Artikelnummer Kombinierte Antenne TETRA und GPS, 380–430 MHz GMAE4248_ Kombinierte Antenne TETRA und GPS, 380–400 MHz GMAE4249_ Kombinierte Antenne TETRA und GPS, 410–430 MHz GMAE4250_ Konsolenmontage-Antenne GMLN4276_ (Wählen Sie unten eine Peitschenantenne aus) Konsolenmontage-Antenne GMLN4277_ (Wählen Sie unten eine Peitschenantenne aus)
- Seite 72 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN...
-
Seite 73: Installation
Die Installation dieses Produkts in einem Fahrzeug muss den Richtlinien des Fahrzeugherstellers und den Anweisungen in diesem Handbuch entsprechen. Dabei sollten nur die Teile von Motorola, die in diesem Handbuch angegeben sind, verwendet werden. Ansonsten kann dies zur Nichteinhaltung der Kraftfahrzeugrichtlinie (72/245/EWG, geändert... - Seite 74 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installieren Sie das Gerät in horizontaler Position in der Nähe des Fahrers, so dass dieser die Bedienelemente sowie das Zubehör gut sehen und bedienen und einfach darauf zugreifen kann. Stellen Sie sicher, dass der Installationsort frei von Schmutz und Feuchtigkeit ist. Vergewissern Sie sich zudem, dass um das Mobilgerät herum genügend Platz für Belüftung und Installation ist.
-
Seite 75: Installation Des Gleichstrom-Netzkabels
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Installation des Gleichstrom-Netzkabels Planen der Installation Dieses Gerät darf nur in Systemen mit negativem Massepotential betrieben werden. In einem System mit positivem Massepotential verursacht die Sicherung des Netzkabels einen Kurzschluss. Überprüfen Sie daher die Bordspannung des Fahrzeugs, bevor Sie mit der Installation beginnen. -
Seite 76: Installationsverfahren
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installationsverfahren Beginnen Sie mit der Installation des Gleichstrom-Netzkabels folgendermaßen: Legen Sie fest, wie Sie das Kabel verlegen wollen und beachten Sie dabei den Installationsort des Geräts. Stellen Sie sicher, dass das Kabel nicht über scharfe Kanten läuft. Ein unsachgemäßer Umgang mit dem Netzkabel kann zu einem Kurzschluss in der Masseleitung führen. - Seite 77 INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Sicherung (10 A) Sicherungshalter Adapter Abdeckung Roter Draht Roter Draht Roter Draht (mind. 2,5 mm (mind. 2,5 mm Montageloch Kabelschuhe Schwarzer Draht (mind. 2,5 mm Zu Batterie (Minuspol) Zu Batterie (Pluspol) oder Karosserie Abbildung 2 Anschluss des Netzkabels Bringen Sie den Sicherungshalter in der Nähe der Batterie an.
-
Seite 78: Installation Des Zünderkennungskabels
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installation des Zünderkennungskabels Tabelle 2 Zünderkennungskabel Nummer Beschreibung Bemessungsgröße HKN9327 Zünderkennungskabel mit Sicherung (4 A) Zünderkennungskabel, Länge: 3 m 6580283E02 Sicherung (4 A) für Zünderkennungskabel Mithilfe des Zünderkennungskabels HKN9327 kann das Gerät über die Zündung des Fahrzeugs ein- und ausgeschaltet werden. -
Seite 79: Installation Des Funkgeräts
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Installation des Funkgeräts Installation des Bedienteils Das Bedienteil kann aus dem Gehäuse entnommen und in jede Position in einem Radius von 180° gebracht werden. Dadurch kann das Gerät auf verschiedene Weise installiert werden. Das Gerät kann beispielsweise an jeder Seite des Fahrzeugs installiert werden, so dass höchste Sicherheit und eine ergonomisch optimale Position gewährleistet sind. -
Seite 80: Installation Der Halterung
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installation der Halterung Planen der Installation Mit der Halterung kann das Gerät an verschiedenen Oberflächen angebracht werden. Die Halterung muss an der Karosserie sicher angebracht werden. Vergewissern Sie sich, dass die Oberfläche das Gewicht des Geräts tragen kann. Die Halterung kann zwar an einem Armaturenbrett aus Plastik installiert werden, es wird jedoch empfohlen, die Montageschrauben am Metallrahmen des Armaturenbretts anzubringen. - Seite 81 INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch MONTAGE AM MITTELTUNNEL Flügelschraube Lasche Lasche Montagefläche Halterung Lasche 28 mm (1,12") 46 mm 46 mm (1,84") (1,84") 73 mm 73 mm (2,92") (2,92") MONTAGE UNTER DEM ARMATURENBRETT Montagefläche Flügelschraube Metallblechschrauben Abbildung 6 Montage am Mitteltunnel (oben) und unter dem Armaturenbrett (unten)
-
Seite 82: Festinstallation
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Festinstallation Für das CM5000 ist auch eine Festmontage möglich. Bei der Feststations-Option verfügt das Gerät über ein Tischmikrofon, Stromversorgung, einen Feststationsuntersatz (ohne Lautsprecher) und externe Lautsprecher. Über den 7-Pin-Erweiterungsanschluss auf der Rückseite (über dem 20-Pin-Zubehöranschluss, wie in Abb. 8 gezeigt) kann ein separates Datengerät angeschlossen werden. Wenn eine Außenantenne benutzt wird, ist ein entsprechend geerdeter Blitzableiter mit Lambda/4-Stichleitung zwischen der Außenantenne und dem Antenneneingang des... - Seite 83 INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Wandsteckdose Geerdetes Netzkabel Netzteil Außenantenne Lautsprecher Blitzableiter mit Lambda/ 4-Stichleitung Netzkabel, 12 V Tischmikrofon oder Antennenkabel Innenantenne BNC-Antennenanschluss Funkgerät in Feststationsuntersatz Abbildung 7 Festmontage (Artikelnummern vgl. Tabelle) Wandsteckdose Geerdetes Netzkabel RS232- Schnittstellenkabel Laptop Netzteil Lautsprecher Außenantenne Blitzableiter mit Lambda/ 4-Stichleitung Netzkabel, 12 V...
- Seite 84 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Tabelle 3 Dazugehörige Komponenten Element Beschreibung Artikelnummer Tischmikrofon RMN5069 Externer Lautsprecher, 13 W GMSN4066 Kleiner Lautsprecher, 5 W GMSN4078 Feststationsuntersatz ohne Lautsprecher GLN7318 Netzkabel, 12 V GKN6266 Netzteil GPN6145_ Netzkabel für USA, 110 V NTN7373_R Netzkabel für Europa, 230 V NTN7374_R Netzkabel für Großbritannien und Nordirland, 240 V NTN7375_R...
-
Seite 85: Installation Am Armaturenbrett
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Installation am Armaturenbrett Installieren des Funkgeräts am Armaturenbrett eines Fahrzeugs Öffnen Sie die Aussparung für das Radio im Armaturenbrett. Bringen Sie das mitgelieferte Universal DIN-Gehäuse in der Aussparung für das Radio an. Schieben Sie das Funkgerät in das Gehäuse und befestigen Sie es unter Zuhilfenahme der Befestigungslöcher an den Seiten des Geräts an der Stirnwand. -
Seite 86: Montage Des Funkgeräts Am Rahmen
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Montage des Funkgeräts am Rahmen Schließen Sie das Funkgerät, die Antenne und das Zubehör an die Stromzufuhr an. Verbinden Sie das Gleichstrom-Netzkabel direkt mit der Autobatterie. Überprüfen Sie jedes Mal, wenn Sie das Funkgerät entfernen, ob die Befestigungslaschen noch fest sitzen. Die Laschen können befestigt werden, indem ein großer Schlitzschraubendreher in den Schlitz hinter der Lasche gesteckt wird. -
Seite 87: Remote-Montage
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Remote-Montage Transceiver Rückseitige Remote-Abdeckung Schrauben Schrauben Schrauben Rückseitige Schrauben Remote-PCB- Abdeckung Flexkabel Flexkabel Remote-Montage- Kabel Vorderseitige Remote- PCB-Abdeckung Bedienteil Vorderseitige Remote-Abdeckung Abbildung 10 Remote-Montage mit dem Remote-Montagemodul Tabelle 5 Komponenten für das Remote-Montage-Kit Beschreibung Artikelnummer Remote-Montage-Kit, CM5000 GMLN4741A Remote-Montage-Kabel (5,5 m), abgeschirmt 3066579B01... -
Seite 88: Anbringen Der Vorderseitigen Remote-Abdeckung An Den Transceiver
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Anbringen der vorderseitigen Remote-Abdeckung an den Transceiver Schließen Sie das Flexkabel vom Transceiver an die vorderseitige PCB-Abdeckung an. Schließen Sie die vorderseitige Remote-PCB-Abdeckung mithilfe der mitgelieferten Schrauben an den Transceiver an. Installation des Remote-Bedienteils Bringen Sie die Halterung an der gewünschten Stelle an und markieren Sie die Position der Montagelöcher mithilfe der Befestigung für die Halterung. -
Seite 89: Remote-Montage
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Remote-Montage (Remote-Montage mit Anschlussdose) Lautsprecher Zu CM5000-Zubehöranschluss Extern & PTT Visiermikrofon GMMN1033_ Zu Zündschloss F2 4A Anschlusskabel Externer GMKN4192/3/4 Alarm Notrufschalter Handmikrofon GMMN4063_ oder Telefon-Handset GMUN1006_ Anschlussdose GMNL3002_ Zubehör- Stecker-Kit Programmierkabel RS232 GMBN1021_ FLN9636_ Standardkabel Laptop Laptop Abbildung 12 Remote-Montage mit Anschlussdose Allgemein... -
Seite 90: Kundendienst
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Kundendienst Die PCB-Anschlussdose kann nicht repariert werden. Bestellen Sie bei Bedarf eine neue Anschlussdose. Verbindungen Zum Anschluss von Zubehör an die Anschlussdose. Verbinden Sie das Kabel für die Verbindung des Funkgeräts mit der Anschlussdose. Verbinden Sie das Programmierkabel mit der Anschlussdose (falls erforderlich). 1 = Anschlusskabel von der Anschlussdose zum CM5000 (Zubehöranschluss an der Rückseite) - Seite 91 INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch 4 = Anschluss für Programmierkabel FLN 9636 5 = Anschluss für Zubehöranschlusssatz GMBN1021 6 = Anschluss für Laptop über RS232-Kabel 7 = TELCO-Anschluss für Handmikrofon (GMMN4063) oder Telefon-Handset (GMUN1006_) Abbildung 14 Anschlüsse an der Anschlussdose (Rückseite) Mithilfe des Zünderkennungskabels HKN9327 kann das CM5000 über die Zündung des Fahrzeugs ein- und ausgeschaltet werden.
-
Seite 92: If3G Dualmodus-Schnittstellenadapter
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION IF3G Dualmodus-Schnittstellenadapter Netzkabel GKN6266A S-Verbindung Funkgerät -Schnittstellenbox Funkgerät m e-Montage-Kabel Netzkabel Dualmodus-Schnittstellenadapter Abbildung 15 Hinweis: Für den Betrieb im Dualmodus ist sowohl RCU50 als auch IF3G erforderlich. Umfang des Satzes: • Schnittstellenbox • EX600 Anschlusskabel (1 m) RTS Verbindung an 8-Pin-Din-IO-Anschluss: •... -
Seite 93: Anschlüsse Und Pins Des Funkgeräts
In diesem Abschnitt wird die Pinbelegung des Zubehöranschlusses und des Erweiterungsanschlusses beschrieben. Der Erweiterungsanschluss bietet eine vierpolige RS232-Schnittstelle für den Anschluss von Datengeräten. Die abgebildeten Zubehöranschlüsse sind mit einigen anderen Motorola-Funkgeräten nicht kompatibel. Für weitere Informationen konsultieren Sie bitte das entsprechende Zubehörhandbuch oder technische Handbuch. - Seite 94 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Tabelle 6 20-Pin-Zubehöranschluss Funktion Beschreibung NOTRUF Zur Aktivierung dieser Funktion muss der Pin mit der Masse verbunden sein. Dadurch wird das Funkgerät eingeschaltet. ZÜNDUNG Wenn dieser Pin an die Zündung des Fahrzeugs angeschlossen wird, wird das Funkgerät automatisch eingeschaltet, wenn die Zündung des Fahrzeugs betätigt wird.
-
Seite 95: Plan Für Die Zubehöranschlüsse
Buzzer GMKN4084 Lautsprecher-Verlängerungskabel Die abgebildeten Zubehöranschlüsse sind mit einigen anderen Motorola-Funkgeräten nicht kompatibel. Für weitere Informationen konsultieren Sie bitte das entsprechende Zubehörhandbuch oder das technische Handbuch. Stellen Sie die korrekte Position des Zubehöranschlusses sicher. VERMEIDEN SIE UNBEDINGT einen Erdung von Pin 16 oder Pin 1 des Zubehöranschlusses;... -
Seite 96: Anschluss- Und Pinbelegung Des Bedienteils
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Anschluss- und Pinbelegung des Bedienteils Pin 1 Flexkabel Vorderansicht auf Mikrofonanschluss 9 8 7 6 5 4 3 2 1 10 Hinweis: Die Beschriftung der Tastatur des Bedienteils kann je nach kunden-/länderspezifischen Anforderungen variieren. Abbildung 17 Ansicht des Mikrofonanschlusses und Flexkabels des Bedienteils Tabelle 7 10-Pin-Mikrofonanschluss Funktion Beschreibung... -
Seite 97: Anschlusskabel
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Anschlusskabel Funkgerät zur Anschlussdose Artikelnummer: 3066537B01 Länge: 6 m ANSCHLUSS DER MTM700 ZUBEHÖRANSCHLUSS ANSCHLUSSDOSE 20 Pin AMP 26 Pin DSub Kabel- Kabelfarbe (Signalbezeichnung) dicke (Signalbezeichnung) VERDRILLTES VERDRILLT / 25,4 LEITUNGSPAAR LAUTSPR + LAUTSPR + BLAU RX_AUDIO RX_AUDIO LAUTSPR - BRAUN... -
Seite 98: Installation Der Fahrzeugantenne
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installation der Fahrzeugantenne Betrieb des mobilen Funkgeräts und Belastung durch elektromagnetische Strahlung Um eine optimale Leistung des Funkgeräts zu gewährleisten und die Funkwellenbelastung durch elektromagnetische Strahlung im Rahmen der in diesem Dokument genannten Richtwerte zu halten, übertragen Sie nur dann, wenn die Menschen, die sich im Fahrzeug oder in dessen Nähe befinden, einen Mindestabstand zu der ordnungsgemäß... -
Seite 99: Auswahl Eines Antennenstandorts
Empfangsstörungen führen. Zum Zubehör von Motorola gehört auch eine glasmontierte Antenne. Diese Antenne sollte so hoch wie möglich am Fahrzeug angebracht werden. Vergewissern Sie sich, dass die Scheibenheizung der Rückscheibe nicht mit dem „Induktionspunkt“ an der Montagevorrichtung der Antenne in Berührung kommt. -
Seite 100: Installation Der Antenne
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch INSTALLATION Installation der Antenne Montieren Sie die Antenne den mit dem Antennensatz entsprechend den mitgelieferten Instruktionen. Verlegen Sie das Koaxialkabel zu der Stelle, wo die Antenne montiert werden soll. Kürzen Sie das Kabel gegebenenfalls und installieren Sie den Kabelanschluss. Verbinden Sie den Antennenkabelanschluss mit dem Antennenanschluss an der Rückseite des Funkgeräts. -
Seite 101: Installation Externer Lautsprecher
INSTALLATION CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch Installation externer Lautsprecher Entfernen Sie den Lautsprecher von der Halterungsbefestigung, indem Sie die beiden Flügelschrauben lösen. Wählen Sie einen Platz aus, an dem Sie den Lautsprecher montieren möchten. Achten Sie bei der Montage der Halterung am Mitteltunnel darauf, dass das Getriebegehäuse nicht beschädigt wird. - Seite 102 CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN...
-
Seite 103: Anhang
PRODUKTSPEZIFISCHE INFORMATIONEN CM5000 TETRA Mobil-Repeater/Gateway-Funkgerät-Installationshandbuch ANHANG Produktspezifische Informationen für digitale Mobilfunkgeräte vom Typ MT912CR Dieser Abschnitt bietet Service-Mitarbeitern einen Überblick über produktspezifische Hinweise. Diese enthalten wichtige Vorsichtsmaßnahmen, die eingehalten werden müssen, um Gefahrensituationen zu vermeiden, die bei Betrieb, Installation, Wartung und Lagerung des Geräts auftreten können. Dieses Funkgerät erfüllt die jeweils geltenden Sicherheitsstandards, wenn es wie beschrieben eingesetzt wird. -
Seite 104: Sicherungsidentifizierung
CM5000 TETRA Mobil-Repeater/Gateway-Installationshandbuch PRODUKTSPEZIFISCHE INFORMATIONEN Sicherungsidentifizierung Ersetzen Sie während der Installation durchgebrannte Sicherungen NUR durch Sicherungen derselben Wertigkeit. Setzen Sie niemals Sicherungen mit abweichenden Wertigkeiten ein! Sicherung für Netzkabel GKN6270/GKN6274: 10 A (Motorola-Artikelnummer: 65C80283E05) Sicherung für Zünderkennungskabel HKN9327: 4 A (Motorola-Artikelnummer: 65C80283E02)
