Triax TTR 210 Bedienungsanleitung

Triax TTR 210 Bedienungsanleitung

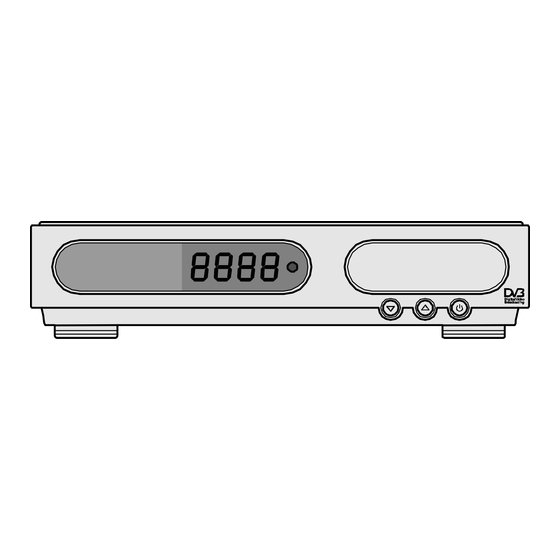

Digitaler terrestrischer receiver

Werbung

Digitaler Terrestrischer Receiver
TTR 210
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Triax TTR 210

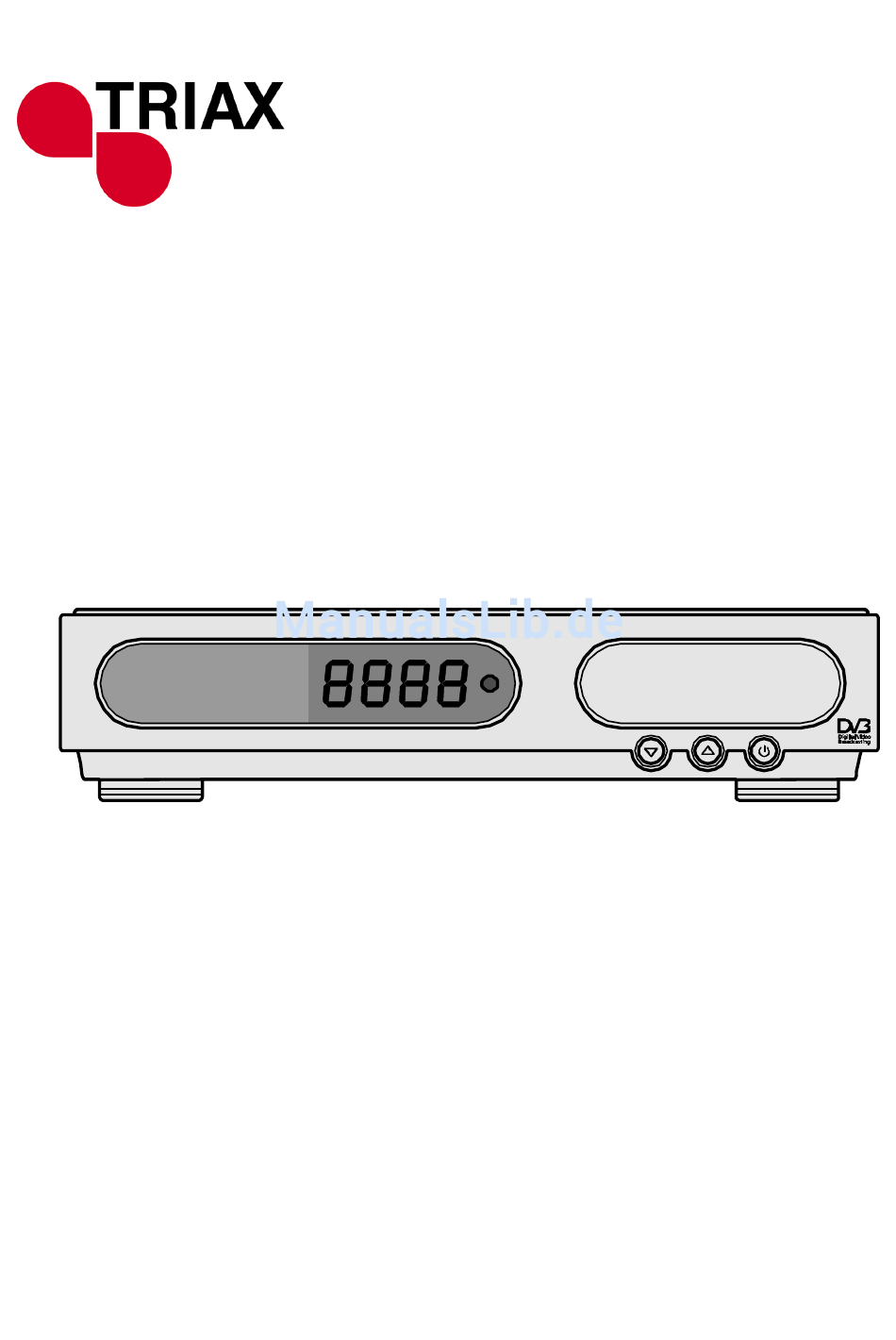

  • Seite 1 Digitaler Terrestrischer Receiver TTR 210 Bedienungsanleitung...
  • Seite 3 1. Einleitung 1.1 Kurzbeschreibung Dieser terrestrische Empfänger dient dem Empfang digitaler, gebührenfreier (nicht verschlüsselter) Dienste. Mit ihm lassen sich sämtliche in Ihrer Region ausgestrahlten digitalen TV und Radioprogramme empfangen. Dank des Einsatzes modernster Technik wird eine Übertragung von Video-, Audio, und Datensignale höchster Qualität gewährleistet. Das Gerät bietet Ihnen eine Vielzahl von Funktionen, die Zugriff auf verschiedenste Dienste zulassen.
  • Seite 4: Sicherheitshinweise

    2. Sicherheitshinweise 2.1 Sicherheit - Lesen Sie vor der Inbetriebnahme des Gerätes unbedingt diese Bedienungsanleitung durch. - Berühren Sie das Netzkabel auf keinen fall mit feuchten Händen, da ansonsten die Gefahr eines elektrischen Schlages besteht - Öffnen sie niemals das Gehäuse. Die Berührung der inneren Bauteile des Gerätes kann einen elektrischen Schock verursachen.
  • Seite 5: Bedienelemente / Funktionen

    3. Zubehör Folgende Zubehörteile finden Sie in der Verpackung: 1 Bedienungsanleitung 1 Fernbedienung 2 Batterien (Typ AAA) 4. Bedienelemente / Funktionen 4.1 Vorderansicht - Ein- / Aus Knopf zum Umschalten von Standby in den Betriebsmodus oder umgekehrt - LED-Display (vierstellig) zeigt im Standby-Modus die Uhrzeit, im Betriebsmodus die gewählte Programmnummer an.
  • Seite 6 4.2 Rear Panel AC 90-250V S/PDIF 50/60Hz, 30W TV ANT IN LNB Input AUDIO L (optional) AUDIO R RF OUT RS-232C S/PDIF Designed and Assembled in Germany Loop out ϖ. ANT IN PUT: IF Eingang von der Antenne zum digitalen Tuner ϖ.
  • Seite 7 4.3 Fernbedienung Ein/Aus-Taste zur Umschaltung vom Standby- in den Betriebsmodus und umgekehrt Zifferntasten (0~9) zur direkten Auswahl der Programme oder Eingabe numerischer oder alphanumerischer Zeichen Anzeige verfügbaren INFO-Taste Informationen einem gewählten Programm TXT-Taste: zur Anzeige der Teletext-Daten für das gewählte Programm, falls Programmanbieter Teletext unterstützt...
  • Seite 8: Verwendung Der Fernbedienung

    5. Verwendung der Fernbedienung 5.1 Batterien - Einlegen der Batterien . Öffnen Sie den Deckel auf de Rückseite der Fernbedienung . Legen sie zwei Batterien des Typs AAA (1.5V)ein. Achten Sie dabei auf die richtige Polung . Schieben Sie anschließend den Deckel des Gehäuses wieder auf die Fernbedienung - Wechsel der Batterien .
  • Seite 9: Anschluss Des Receivers

    6. Anschluss des Receivers 6.1 Anschluss an ein TV-Gerät über A/V oder Modulator RF IN VIDEO AC 90-250V S/PDIF 50/60Hz, 30W Ant Input TV ANT IN (optional) AUDIO L AUDIO R RS-232C S/PDIF Designed and Assembled in Germany RF OUT Loop out Anmerkung.: Die Verbindung zwischen Loop-Out und TV ANT IN, wird nur benötigt, wenn mit dem Fernsehgerät auch analoge TV-Sender empfangen werden sollen.
  • Seite 10: Anschluss An Eine Stereoanlage Und Ein Tv-Gerät Über Modulator

    6.3 Anschluss an eine Stereoanlage und ein TV-Gerät über Modulator RF IN DIGITAL AUDIO L AUDIO VIDEO AUDIO R S/PDIF AC 90-250V S/PDIF 50/60Hz, 30W Ant Input TV ANT IN (optional) AUDIO L AUDIO R RS-232C S/PDIF Designed and Assembled in Germany RF OUT Loop out 6.4 Anschluss an einen Videorecorder und ein Fernsehgerät über SCART...
  • Seite 11: Konfiguration Und Bedienung

    7. Konfiguration und Bedienung 7.1 Vor der Konfiguration - Zur Information Ein Menü ist ein Textfeld, das auf dem TV-Bildschirm eingeblendet wird. Wählbare Menüoptionen werden im Allgemeinen farblich hervorgehoben. Farblich nicht hervorgehobene Optionen können folglich nicht verändert oder eingestellt werden. Die Optionen und Einstellungsmöglichkeiten der meisten Menüs werden am unteren Bildschirmrand erläutert.
  • Seite 12: Systemeinstellungen

    - System-Einstellungen Gehen Sie im "Setup-Menu" auf die Option "System Einstellungen" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie einen Wert wählen oder eingeben können: Videoformat, "TV Typ", "Scart RGB", "Zeitzone" , "Teletext", und "Antenna-Power". Video Format: NTSC/PAL I, B, G oder K/SECAM/ NTSC/ Multi UHF-Kanäle: K21 ~ 69...
  • Seite 13: Einstellung Von Sperrfunktion/Pin

    -. Einstellung von Sperrfunktion/PIN Gehen Sie im "Installationsmenü" auf die Option "Einrichtung Kindersicherung" und drücken Sie die OK- Taste. Auf dem Bildschirm wird ein Fenster mit Menüpunkten eingeblendet. Nehmen Sie nun die Einstellung des Menüpunktes "Menü Sperre“ vor. Unter "Passwort ändern“ können Sie festlegen, ob Sie den PIN ändern möchten.
  • Seite 14: Abrufbare Informationen

    7.3 Abrufbare Informationen - Programmspezifische Daten Sie können Informationen über das laufende Programm aufrufen, indem Sie die INFO-Taste drücken. Folgende Informationen werden eingeblendet. Favorit Verschlüsselt Gesperrt Teletext Uhrzeit Sendername Kanalnummer...
  • Seite 15 - Senderliste für TV/Radio Sie können die Senderliste während einer laufenden Sendung aufrufen, indem Sie die TV/Radio-Taste drücken. Auf dem eingeblendeten Bildschirm wird ein Sender farblich hervorgehoben dargestellt. Mit Hilfe ▲ ▼ der Tasten CH können Sie einen anderen Sender wählen und markieren. Mit Hilfe der Tasten können Sie die Listenseiten hoch und runter scrollen.
  • Seite 16: Taste Drücken

    - Liste mit Lieblingssendern (Favoriten) Während Sie eine Fernsehsendung anschauen oder einer Radiosendung zuhören, können Sie durch Drücken der FAV-Taste eine Liste mit Ihren Lieblingssendern (TV oder Radio) aufrufen. Wurden keine Lieblingssender in eine entsprechende Liste eingegeben, wird diese auch nicht eingeblendet. Durch betätigen der EXIT-Taste gelangen Sie auf die Funktion „List“.
  • Seite 17: Einstellungen Über Das Hauptmenü

    - Recall-Function Sie können das vorherige Programm durch Drücken der Taste RECALL erneut aufrufen. - Teletext Drücken Sie die TXT-Taste um Teletext zu empfangen, wenn dieser Service vom Programmanbieter angeboten wird. 7.4 Einstellungen über das Hauptmenü Über das Hauptmenü können Sie folgende Menüoptionen aufrufen: "Programmzeitschrift“, Programmliste“ , “Sprache &...
  • Seite 18: Programm Zeitschrift

    - Programm Zeitschrift Gehen Sie im "Hauptmenü" auf die Option "Programmzeitschrift" und drücken Sie die OK-Taste. Auf dem Bildschirm wird folgendes Fenster eingeblendet. Durch die Funktion „Now & Next“ können Sie Informationen zur aktuellen und nachfolgenden Sendung mittels drücken der OK-Taste aufrufen. Durch die Funktion „Vorschau“...
  • Seite 19: Sprachen & Farben

    - Sprachen & Farben Gehen Sie im "Hauptmenü" auf die Option "Sprache & Farbe" und drücken Sie die OK-Taste. Auf dem Bildschirm wird ein Fenster mit folgenden Menüpunkten eingeblendet, für die Sie Werte einstellen können: Menüsprache: English / Arabisch / Deutsch / Französisch / Italienisch / Russisch / Spanisch / Türkisch Transparenz: 20~100 % Farbpalette: Frühling / Sommer / Herbst / Winter /...
  • Seite 20: Lieblingsprogramme Bearbeiten (Favoriten Editieren)

    - Kanäle sperren Markieren Sie mit Hilfe der CH-, Vol- und der OK-Taste den zu sperrenden Sender in der Spalte in welcher das Schloss angezeigt wird. Sie erkennen den gesperrten Sender durch ein „X“ in dieser Spalte. - Kanäle löschen Markieren Sie mit Hilfe der CH-, Vol- und der OK-Taste den zu löschenden Sender in der Spalte in welcher das Kreuz angezeigt wird.
  • Seite 21: Fehlersuche Und -Behebung

    Fehlersuche und -behebung Sollten bei der Bedienung des Gerätes Probleme auftauchen, können diese auf unterschiedliche Ursachen zurückzuführen sein. Beachten Sie bei der Fehlersuche und –behebung die im Folgenden aufgeführten Hinweise und Maßnahmen. Problem Ursache Maßnahmen LED-Display der Netzstecker nicht eingesteckt. Netzstecker ordnungsgemäß...
  • Seite 22: Technische Daten

    Technische Daten -. System entspricht DVB-Standard -. Tuner Eingang F-Buchse: IEC 169-24, female Frequenzbereich: VHF: 178MHz ~ 228MHz UHF: 474MHz ~ 858MHz Eingangspegelbereich: -90dBm ~ -35dBm Bandbreite: 6 / 7 / 8 MHz type. -. Demodulator COFDM Spektrum: 2k, 8k Carrier FEC Modus: Rate 1/2, 2/3, 3/4, 5/6, 7/8 -.
