Inhaltszusammenfassung für Triax Hirschmann S-HD 10 plus

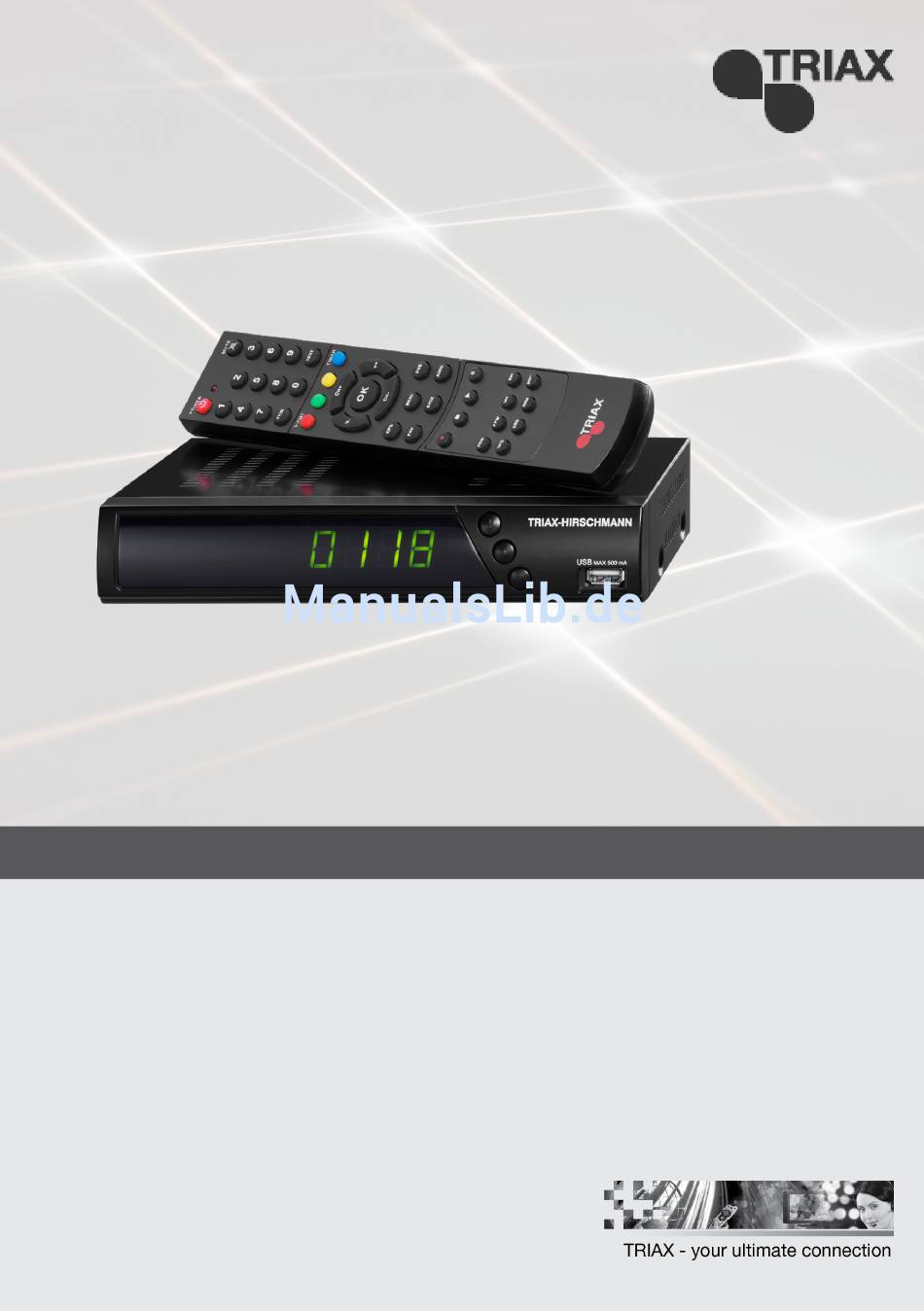

- Seite 1 Hirschmann S-HD 10 plus HDTV SAT-Receiver 940540-001 Bedienungsanleitung Seite 1 von 48...
-
Seite 2: Inhaltsverzeichnis
Copyright © Triax GmbH Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Inhaltsverzeichnis Inhaltsverzeichnis ................2 Fernbedienung ..................4 Tastenbeschreibung Fernbedienung ..........5 Sicherheitshinweise ................. 7 Grundlegende Sicherheitshinweise ..........7 Lieferumfang ..................9 Beschreibung ..................9 Receiver anschließen ..............12 In Betrieb nehmen ................ - Seite 3 MENU ....................35 TEXT ....................35 BACK ....................36 OK ..................... 36 FAV ....................36 EPG ....................36 SUB....................39 AUDIO ....................39 Reinigen ................... 40 Demontieren ..................40 Tips und Tricks / Probleme lösen ..........41 Entsorgen ..................44 Technische Daten ................
-
Seite 4: Fernbedienung
Fernbedienung Seite 4 von 48... -
Seite 5: Tastenbeschreibung Fernbedienung
Tastenbeschreibung Fernbedienung Symbol Erklärung Standby Einschalten und Standby-Betrieb Programm direkt anwählen, Zifferneingabe Wechsel zwischen TV- und Radio-Modus TV-R Formatumschaltung, rote Funktionstaste V-FMT Ohne Funktion grün (im Untermenü gem. Menüanzeige) Wechsel zum nächst höheren Programmplatz Cursor-Bewegung aufwärts Lautstärke reduzieren / Cursor-Bewegung links Wechsel zum nächst niedrigeren Programmplatz / Cursorbewegung abwärts Elektronische Programmzeitschrift (wenn vom... - Seite 6 Symbol Erklärung Anzeige Untertitel (senderabhängig) Audio-Modus ändern AUDIO Tastenblock für PVR-Funktionen (PVR-Software nachrüstbar) Taste nicht belegt INFO Taste nicht belegt Taste nicht belegt MOVIE Taste nicht belegt (Premiere) Option Seite 6 von 48...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung. • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. - Seite 8 • Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers. • Stellen Sie keine schweren Gegenstände auf den Receiver. • Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen.
-
Seite 9: Lieferumfang
Lieferumfang Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale Satelliten- Programme (free-to-air) über eine Satelliten-Antenne empfangen. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. - Seite 10 Weitere Ausstattungsmerkmale: • HDTV & SDTV • Upscaling von SDTV-Programmen (senderabhängig) • Software-Update über USB oder via Satellit ASTRA 19,2° Ost wofür der Receiver vorbereitet ist (nicht aktiv) • LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA • Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz •...
- Seite 11 • Elektronische Programmzeitschrift EPG (bis zu 7 Tage im voraus, programmabhängig) • Automatische Wahl der Fernseh-Norm mit Videoumwandler • PVR-Funktion auf Anfrage nachrüstbar Zusätzlich können Sie mit einem passenden Programm- Editor am PC die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage.
-
Seite 12: Receiver Anschließen
Receiver anschließen Seite 12 von 48... -
Seite 13: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung. -
Seite 14: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar über Menüpunkt „Systemeinstellungen – OSD Einstellung – OSD Verzögerung) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Empfangener Satellit Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TTX-... -
Seite 15: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART) verbunden sein. Drücken Sie die „MENÜ“-Taste. Das Hauptmenü wird angezeigt. Mit der „Back“-Taste oder erneutem Drücken auf „MENÜ“-Taste können Sie dieses wieder verlassen. -
Seite 16: Programmliste Ändern (Symbol: Fernseher)
Programmliste ändern (Symbol: Fernseher) Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunkts „Programmliste ändern“ erklärt. Seite 16 von 48... - Seite 17 • TV-Programmliste Der zu ändernde Sender, der mit den Tasten ▲und▼ ausgewählt wird, ist mit einem gelben Balken markiert. Das Programm läuft in dem kleinen Fenster auf der rechten Seite. Die Bearbeitungsmöglichkeiten sind über die folgenden 5 Tasten aktivierbar: 1. FAV: FAV-Taste auf der Fernbedienung drücken.
- Seite 18 2. Sperre(n): Rote Funktionstaste auf der Fernbedienung drücken. Das Feld „Sperre“ wird hochgestellt und ist somit aktiviert. Wählen Sie das gewünschte Programm, welches zum Sperren markiert werden soll, aus und drücken die OK-Taste. Nach Eingabe des aktuellen PIN wird das Programm mit einem Schloss markiert. Sie können nun weitere Programme auswählen und durch Drücken der OK-Taste zum Sperren markieren.
- Seite 19 Sie können mehrere Programme gleichzeitig Verschieben, indem Sie diese mit ok markieren Wählen Sie nun mit den Tasten ▲und▼ den von Ihnen gewünschten Ziel-Programmplatz aus. Durch Drücken der gelben Funktionstaste wird die Verschiebung ausgeführt. Beim Verlassen des Menüs mit der BACK-Taste und Bestätigung der Sicherheitsabfrage werden die verschobenen Programme gespeichert.
- Seite 20 Beim Verlassen des Menüs mit der BACK-Taste und Bestätigung der Sicherheitsabfrage werden die vorgenommenen Änderungen dieser 3 Felder durchgeführt. Sie gelangen zurück in das vorherige Menü. Beim Verlassen des Menüpunkts „TV-Programmliste“ die Sicherheitsabfrage bestätigen, um die vorgenommenen Änderungen durchzuführen. Wird die Sicherheitsabfrage nicht bestätigt, verlassen Sie das Menü...
-
Seite 21: Installation (Symbol: Sat-Antenne)
Installation (Symbol: Sat-Antenne) • Antennentyp Hier können Sie festlegen, ob Sie eine starre Antenne oder eine Antenne mit Drehmotor an den Receiver angeschlossen haben. • Satellitenliste Die Liste aller gespeicherten Satelliten wird angezeigt. Sie können nun mit der OK-Taste die gewünschten Satelliten aktivieren oder deaktivieren. - Seite 22 • Antenneneinstellung a.) Anleitung für Voreinstellung „Fest installierte Antennen“ Satellit: Satellitenauswahl. Hier werden die Satelliten gelistet, welche im Untermenü Satellitenliste aktiviert sind. Den zu bearbeitenden Satellit auswählen. LNB Frequenz: Zum ausgewählten Satellit die entsprechende LNB-Frequenz einstellen. Universal oder Unicable eingeben. Standardeinstellung ist Universal. ...
- Seite 23 Motoreinstellung: Zugang zum DiSEqC1.2-Steuerzentrum. Einzelne Satelliten-Positionen sind hier speicherbar. Begrenzung: Festlegung des Drehradius. c.) Unicable Bei IF Kanal wird der entsprechende Kanal ( Slot) eingestellt, bei Frequenz die entsprechende Frequenz. Beispiel: Der erste Receiver erhält den IF Kanal 1 und die Frequenz 1076 MHz.
- Seite 24 • Multi-Satellitensuche Hier haben Sie die Möglichkeit, alle im Untermenü-Punkt „Satellitenliste“ aktivierten Satelliten auf einmal durchsuchen zu lassen. Die Einstellung der Suchfilter ist im vorherigen Untermenü- Punkt beschrieben. • TP-Liste In diesem Untermenü können Sie die Transponder der im Untermenü- Punkt „Satellitenliste“...
- Seite 25 Geben Sie die Symbolrate 22000 mit den Tasten 0-9 auf der Fernbedienung ein. Stellen Sie die Polarisation H für Horizontal mit den Tasten ► und ◄ ein. Die Eingaben speichern, indem Sie das Feld „Speicher“ mit der OK-Taste bestätigen. Der neuangelegte Transponder wird nun am Ende der Transponderliste des Satellit ASTRA 19,2°...
- Seite 26 Drücken Sie die blaue Funktionstaste auf Ihrer Fernbedienung. Das Feld „TP-Suche“ öffnet sich. Stellen Sie die bereits beschriebenen Suchfilter ein. Starten Sie die Suche, indem Sie das Feld „OK“ mit der OK- Taste bestätigen. Seite 26 von 48...
- Seite 27 Die gefundenen Programme werden am Ende der allgemeinen Satellitenliste angehängt. Vorgang ist beendet. Seite 27 von 48...
-
Seite 28: Systemeinstellungen (Symbol: Zahnrad)
Systemeinstellungen (Symbol: Zahnrad) • Sprache Sprache: Auswahl der OSD-Menü-Sprache Erster Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) Zweiter Audiokanal: Vorauswahl der Audio-Sprache (wenn vom Sender angeboten) Teletext: Buchstaben-Auswahl für Teletext • TV-System Video-Auflösung: Auswahl der maximalen Video-Auflösung (Voreingestellt: 1080i_25) HDTV-Qualität bei HD-Programmen: ab 720p... - Seite 29 Bildschirm-Format: 4:3 LB, 4:3 PS, 16:9, Auto (voreingestellt ist Auto) Video-Signal: Einstellung des Farbschemas. Um die HDTV- Qualität von HD-Programmen zu erhalten, muss hier YUV eingestellt sein. Digitaler Audioausgang: voreingestellt: Digital Auto • Bildschirmeinstellungen Bildschirmeinstellungen: Individualisierung des Bilds (Helligkeit, Kontrast, Sättigung) •...
-
Seite 30: Timer-Einstellung
• Timer-Einstellung Mit der Funktion Timer können Sie den Receiver programmieren, zu einem festgelegten Zeitpunkt einen Vorgang, z.B. Aufnehmen, zu starten. Es stehen Ihnen 8 Timer-Vorprogrammierungen zur Verfügung. Untermenü Beschreibung Timer-Nummer Auswahl der Timernummer 1-8 Timer-Modus Art der Wiederholung (einmalig, täglich, aus). - Seite 31 • Passworteinstellungen (Werkseitiges Passwort: 0000) Menü Sperren: Bei Aktivierung werden die wichtigsten Menüpunkte, die der Basiseinstellung des Receivers dienen, gesperrt. Programmsperre (Kindersicherung): Aktivieren / Deaktivieren um die Sperre der im Menüpunkt Programmliste ändern – TV-Programmliste/Radio- Programmliste gesperrten Programme zu aktivieren / deaktivieren.
-
Seite 32: Einstellung (Symbol: Werkzeuge)
Einstellung (Symbol: Werkzeuge) • Information Technische Informationen. Halten Sie diese Daten bereit, wenn Sie unsere Service-Hotline kontaktieren. • Werkseinstellungen (erfordert Passworteingabe) Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand. Hinweis: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder... - Seite 33 Methode des Software- Updates. Sollten Sie ein Software-Update durchführen, ist die Methode über die USB-Schnittstelle zu bevorzugen. Aktuelle Software unter www.triax-gmbh.de Update via Satellit: Notwendige Daten sind voreingestellt. Der Vorgang wird gestartet, wenn Sie das Feld „Start“ mit der OK-Taste bestätigen.
-
Seite 34: Spiele (Symbol: Spielfiguren)
Spiele (Symbol: Spielfiguren) Ihnen stehen die aufgelisteten Spiele zur Verfügung. Wir wünschen Ihnen viel Spaß! Seite 34 von 48... -
Seite 35: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen Umschalten TV/R Mit der TV/R-Taste können Sie zwischen Fernseher und der Radio- Funktion hin- und herschalten. Der Receiver überträgt bei der Radio-Übertragung ein Radioprogramm und zeigt ein Hintergrundbild an. Um von der Radio-Übertragung zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste. -
Seite 36: Back
Um den Teletext einzuschalten, drücken Sie die TEXT- Taste. Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste. BACK Zum Verlassen von Menüs und/oder Anwendungen. Normalmodus: Aufrufen der Programmliste. Menü / Anwendungen: Bestätigung Drücken Sie die FAV-Taste. Der Bildschirm zeigt die ... - Seite 37 Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert. Mit den Tasten V+, V-, und CH+, CH- navigieren Sie in der EPG- Tabelle die Markierung. Zusätzliche Informationen über ein Ereignis/Programm erhalten Sie, indem Sie dieses markieren und dann die OK-Taste drücken.
- Seite 38 In der Fußzeile können Sie mit den Tasten OK, V+ und V- folgende Befehle auswählen: Zurück zur vorherigen Seite (BACK). Zurück zur aktuellen Uhrzeit. Blättern zwischen den Ereignissen Im 2-Stunden-Intervall blättern Tagweise blättern zwischen den Ereignissen. Signal-Stärke und die Signal-Qualität angezeigt. Das akustische Signal ertönt, falls dieses im Menü...
-
Seite 39: Sub
Liefert ein Programm ein digitales Subtitle-Signal, können Sie dieses mit dieser Taste ein- bzw. ausschalten. Unter Subtitle versteht man den Untertitel, welcher programmabhängig gesendet wird. AUDIO Auswahl der Tonspur. Seite 39 von 48... -
Seite 40: Reinigen
Reinigen Achtung! Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers nur mit einem ... -
Seite 41: Tips Und Tricks / Probleme Lösen
Tips und Tricks / Probleme lösen Sollten die hier aufgeführten Lösungsvorschläge die Fehlfunktionen nicht beseitigen, führen Sie bitte einen Werks-Reset wie folgt durch: Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt. Jetzt werden die Werkseinstellungen wieder geladen. - Seite 42 sichtbar, TV-Gerät Das TV-Gerät ist nicht im AV-Modus. zeigt kein Bild an. Schalten Sie das TV-Gerät auf den jeweiligen AV- Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet. Klötzchenbildung, Richten Sie die Antenne genauer aus. Benützen Sie Kein Ton dafür die INFO-Taste auf der Fernbedienung.
- Seite 43 Bitte kontaktieren Sie die Service Hotline, falls Sie Ihr Passwort vergessen persönliches Passwort vergessen haben. Senderlisten-Editor Auf der Homepage www.triax-gmbh.de steht ein Senderlisten-Editor zum Download bereit. Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.
-
Seite 44: Entsorgen
Entsorgen Receiver Europäische Entsorgungsrichtlinie 2002/96/EG Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umweltund sachgerechten Entsorgung des Geräts. Batterien Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. -
Seite 45: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 210 x 140 x 40 Gewicht in Gramm ca. Receiver 680 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 V, 0,30 A max. - Seite 46 Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 14 W (Betrieb mit Single LNB) < 0,5 W (Standby) Betriebstemperatur 0 ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC Seite 46 von 48...
-
Seite 47: Hersteller
Hersteller Triax GmbH Karl-Benz-Strasse 10 D-72124 Pliezhausen www.triax-gmbh.de FAQs www.triax-gmbh.de/Service/FAQ.aspx Glossar www.triax-gmbh.de Technik-Hotline +49 (0) 900 100 15 55 (0,49 € / min aus dem deutschen Festnetz. Anrufe aus Mobilfunknetzen können von diesem Preis abweichen). Geschäftszeiten: Mo-Fr: 8 - 16.30 Uhr Konformitätserklärung... - Seite 48 S-HD 10 plus 10-2011 Seite 48 von 48...
