D

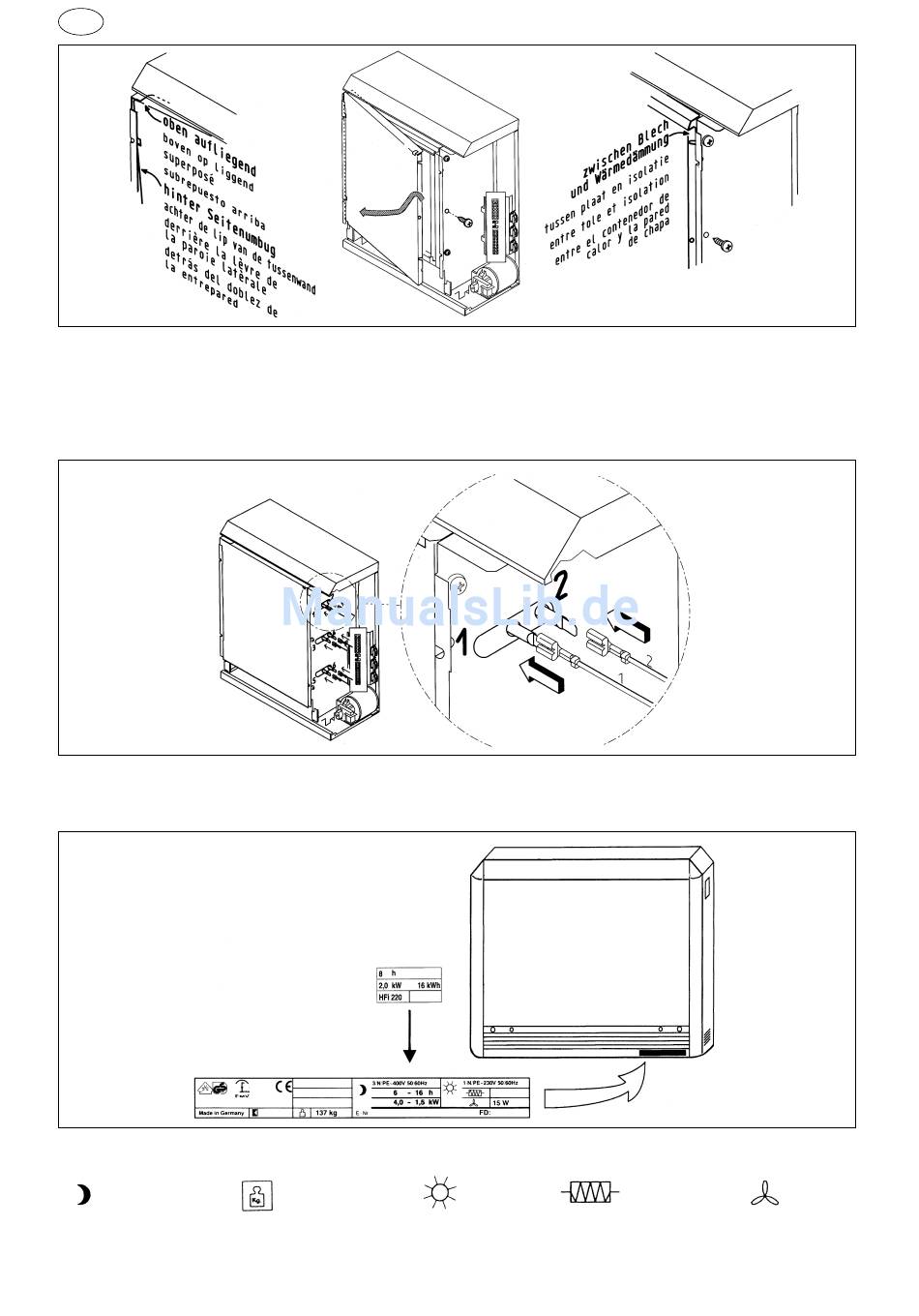

13. Kernraumabdeckung einsetzen.
Linke Seite:
Oberer Umbug der Kernraumabdeckung muß auf der
linken Zwischenwand aufliegen.
Die seitliche Kante der Kernraumabdeckung muß hinter
den Umbug der linken Zwischenwand geschoben werden.
14. Heizkörper anschließen.
Dazu die benummerten Anschlußleitungen auf die Anschlußenden der Heizkörper stecken. Die Zwischenwand ist
ebenfalls mit den entsprechenden Zahlen versehen. Lose Kabel am Kabelbaum fixieren.
15. Leistungsschild des Heizkörpersatzes auf Freifeld des Gerätetypschildes kleben.
Aufladedauer,
Nennleistung
Betriebsgewicht
16
Rechte Seite:
Seitenumbug der Kernraumabdeckung zwischen Wär-
medämmung und Zwischenwand einführen. Auf
Führungsschlitze achten. Kernraumabdeckung fest
andrücken und an der rechten Zwischenwand fest-
schrauben.
Steuerteil Zusatzheizung Lüfter
