Anschluss Ihres RM-Mixers an Ihr Audiosystem
4.4
Verkabelung der Mix-Ausgänge
PIN-Belegung für den rückseitigen DB25-Anschluss
Der Mono-Mix-Ausgang wird für gewöhnlich für eine von zwei Optionen genutzt:
•
Als Subwoofer-Ausgang – der Fat Channel EQ für den Mono-Ausgang
in der UC Surface Software beinhaltet einen Tiefpassfilter, der für diese
Anwendung benötigt wird. Weitere Informationen finden Sie in Kapitel 4.6
„Der Fat Channel" im StudioLive Software Library Referenzhandbuch.
•
Als Ausgang für einen Center-Kanal
Profi-Tipp: Der Mono-Ausgang wird insbesondere dann benötigt, wenn Sie
echte LCR-Mischungen ausgeben möchten (dazu wird Global Settings>Device
Settings>System>Pan Mode auf LCR eingestellt). Wenn Sie das LCR-Panning nicht
benötigen und der Pan-Modus für den Mixer auf LR eingestellt ist, können die Signale
weiterhin auf den Mono-Mix geroutet und als separater Mix über den Mono-Ausgang zur
separaten Ansteuerung eines Lautsprechers für den Center-Kanal ausgegeben werden.
Die Aux-Mischungen werden parallel auf den analogen DB25-
Anschlüssen auf der Rückseite ausgegeben.

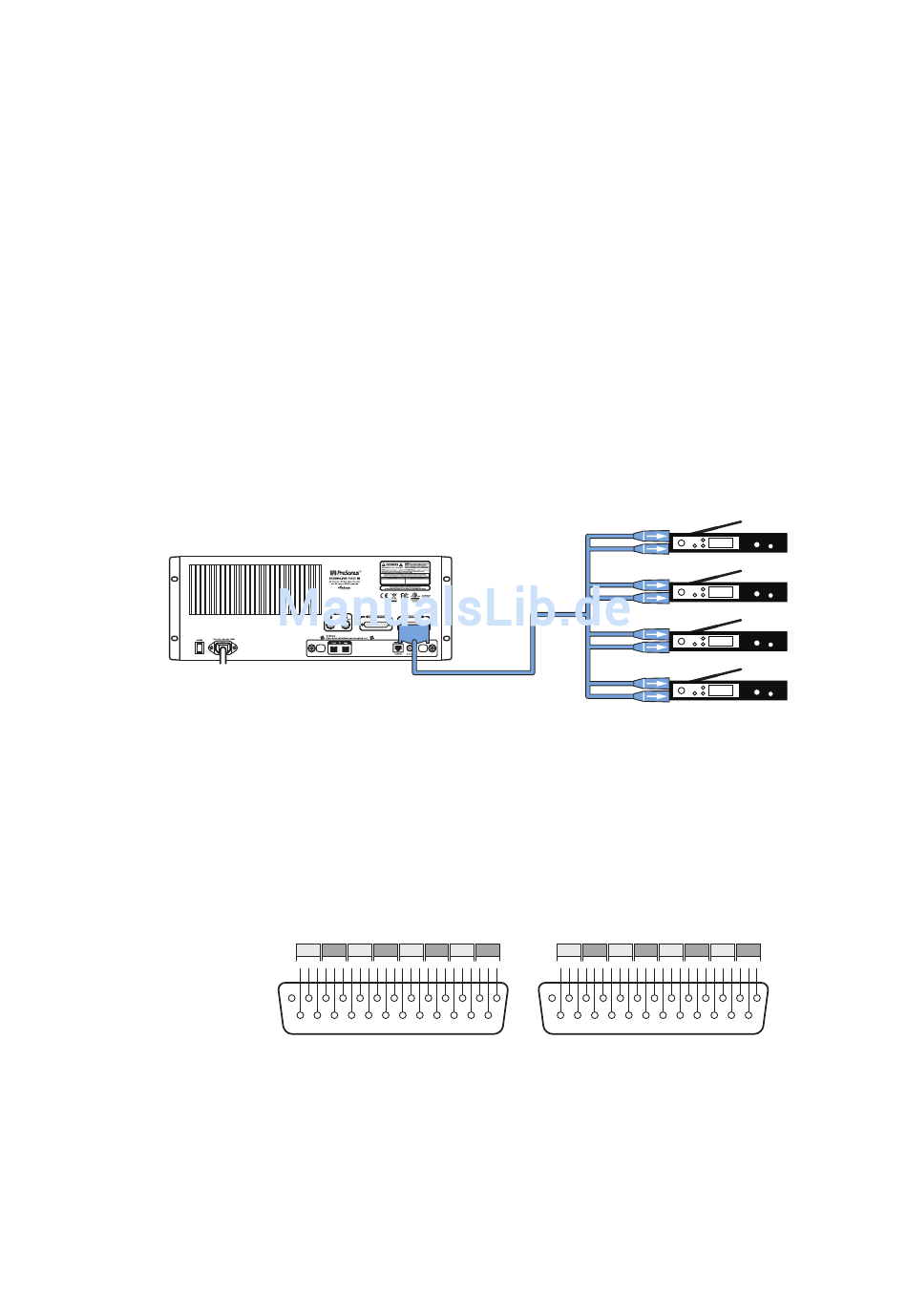

Profi-Tipp: Wenn Sie den Mixer mit Sendern für drahtlose In-Ear-Monitoring-Systeme
im selben Rack verbinden möchten, ist der direkte Anschluss der DB25-Ports an
den Eingängen der Sender auf der Rack-Rückseite wesentlich übersichtlicher als die
Verkabelung mit XLR-Kabeln oder einem Multicore über die Vorderseite des Mixers.
DB25-Kabelpeitsche
Symmetrische Kabelpeitschen (Multicores) mit DB25-Anschluss sind
in verschiedenen Konfigurationen bei den meisten Fachhändlern
für Pro-Audio-Bedarf erhältlich. Als typische Konfigurationen sind
DB25-auf-(8) XLR-M und DB25-auf-(8) 6,35 mm TRS erhältlich.
Die DB25-Buchsen sind Impedanz-symmetriert und auf einen empfohlenen
Maximalausgangspegel von +18 dBu ausgelegt. Die DB25-Anschlüsse sind
nach dem Schema belegt, das Tascam mit den DA88-Recordern eingeführt
hat und das mittlerweile in den AES59-Standard übernommen wurde.
9
10
11
12
13
14
G
C
H
G
C
H
G
C
H
G
C
H
G
C
H
G
C
13 12 11 10
9
8
7
6
5
25
24
23
22
21
20
19
18
17
Belegung Mix-Ausgang
15
16
1
2
H
G
C
H
G
C
H
G
C
H
G
C
H
G
4
3
2
1
13 12 11 10
16
15
14
25
24
23
22
StudioLive™ RM-Mixer
Bedienungsanleitung
Sender für drahtlose
In-Ear-Monitore
3
4
5
6
7
8
C
H
G
C
H
G
C
H
G
C
H
G
C
H
G
C
H
9
8
7
6
5
4
3
2
1
21
20
19
18
17
16
15
14
41
