Montage
6 .2

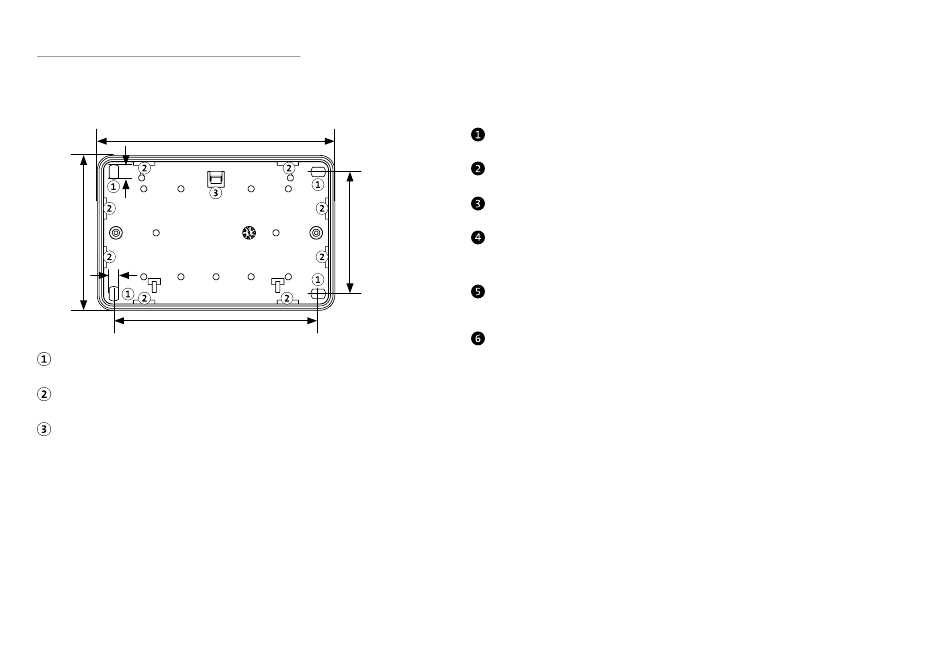

Montage des Gehäusetyps K20
115 mm
Ø 7 mm
75 mm
4,5 mm
99 mm
Befestigungsbohrungen
Kabeleinführungen
Rastnase zur Platinenbefestigung
8
Vorgehensweise bei der Montage des Gehäuses K20
Zeichnen Sie die Bohrungen anhand der Maßzeichnung an.
Bohren Sie die Befestigungslöcher.
Stecken Sie die Dübel in die Befestigungslöcher.
59 mm
Drehen Sie die Schrauben (Ø maximal 4,5 mm) in die Boh-
rungen und ziehen Sie diese fest.
Klipsen Sie die Platine wieder lagerichtig in das Gehäuse
(Rastnase nicht bei den Anschlussklemmen).
Legen Sie den Gehäusedeckel auf und befestigen Sie ihn mit
den Gehäuseschrauben (2×).
