- Seite 1 MELDERGRUPPENMODUL com2BUS 5-MGM C2 TECHNISCHE BESCHREIBUNG Version (01) deutsch...
- Seite 2 Hersteller / Inverkehrbringer TELENOT ELECTRONIC GMBH Wiesentalstraße 60 73434 Aalen GERMANY Telefon +49 7361 946-0 Telefax +49 7361 946-440 info@telenot.de www.telenot.de Original Technische Beschreibung deutsch...
-
Seite 3: Benutzerhinweise
Zielgruppe Alle technischen Angaben dieser Beschreibung wurden von Diese Technische Beschreibung richtet sich an den fachkundigen TELENOT mit größter Sorgfalt erarbeitet. Trotzdem sind Fehler Errichter von Einbruchmeldeanlagen. Voraussetzung ist eine nicht ganz auszuschließen. Wir weisen darauf hin, dass wir we- Ausbildung im Bereich Elektrotechnik oder Telekommunikation. - Seite 4 Identifizierung Einzelartikel Verwendung nicht zugelassener Ersatzteile Verkaufs-Artikelnummer (Stellen 1–9) Allgemeine Verkaufsbedingungen Kennziffer (Stelle 10) Die Allgemeinen Verkaufsbedingungen finden Sie auf der TELENOT-Homepage unter www.telenot.com und im TELENOT- Seriennummer (Stellen 11–15) Produktkatalog. Identifizierung Set Rücksenden fehlerhafter Produkte Gerätetyp Verkaufs-Artikelnummer (Stellen 1–9) Wählen Sie eine stabile Verpackung (möglichst die Originalver-...
- Seite 5 Benutzerhinweise Symbolerklärung Legende Gefahrenhinweis Handlungsablauf ESD-gefährdetes Bauteil (ESD = electrostatic discharge (eng), elektrostatische Entladung (deu)) Wichtiger Hinweis, Gebot Tipps, Empfehlungen, Wissenswertes Entsorgungshinweis VdS-gemäße Verwendung Keine VdS-gemäße Verwendung Meldergruppen- bzw. Meldelinieneingänge Ausgänge com2BUS-Anschluss...
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Anschlüsse und Schnittstellen . . . . . . . . . . . . . . 17 10.1 Position ......17 Benutzerhinweise . - Seite 7 Inhaltsverzeichnis Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . 30 13.1 Einstellung der com2BUS-Adresse .
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lieferumfang Voraussetzung für sicheres Arbeiten ist die Einhaltung aller Je nach Produktvariante des Meldergruppenmoduls com2BUS angegebenen Sicherheitshinweise und Handlungsanweisungen. gibt es unterschiedliche Lieferumfänge. Darüber hinaus gelten die Richtlinien und Normen für Sicher- heitstechnik sowie die örtlichen Unfallverhütungsvorschriften Art .-Nr . Name Lieferumfang und Umweltschutzvorschriften. -
Seite 9: Funktionsübersicht
Funktionsübersicht Funktionsübersicht Art .-Nr . Name Lieferumfang 100075547 5-MGM C2 / Meldergruppenmodul An der EMZ hiplex können über den com2BUS konventionelle LSA-Plus-Verteiler com2BUS im Gehäuse- Melder über das Meldergruppenmodul 5-MGM C2 angeschlos- typ K30 mit LSA-Plus- sen werden. Durch den geringen Installationsaufwand ist eine Aufputzmontage Verteiler (16 DA) zeit- und kosteneffektive Installation möglich. -
Seite 10: Produktmerkmale
Produktmerkmale Produktmerkmale Projektierung 7 .1 Einsatzgebiete und Anwendbarkeit com2BUS-Anschluss zur EMZ hiplex mit 4 Adern bis zu 1000 m Sie können an eine EMZ hiplex pro com2BUS-Strang bis zu 16 5 Meldergruppeneingänge, davon 1 Meldergruppe rück- Meldergruppenmodule com2BUS anschließen. setzbar zum Anschluss von Glasbruchmeldern Grundsätzlich benötigt der com2BUS zwischen Meldergruppen- 5 Transistorausgänge modul und EMZ mindestens vier Adern. -
Seite 11: Mechanischer Aufbau

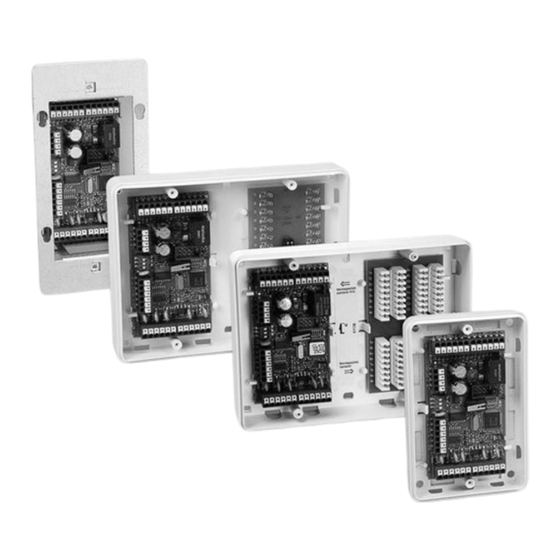

Mechanischer Aufbau Mechanischer Aufbau 8 .2 Meldergruppenmodul com2BUS 5-MGM C2 K20 8 .1 Meldergruppenmodul com2BUS 5-MGM C2 EMZ Mechanischer Aufbau Meldergruppenmodul com2BUS 5-MGM C2 Aufputzmonta- ge im Gehäusetyp K20 Gehäuseunterteil K20 mit 4 Länglöchern zur Wandmon- tage Mechanischer Aufbau Meldergruppenmodul com2BUS 5-MGM C2 EMZ Platine Meldergruppenmodul com2BUS 5-MGM C2 Platine Meldergruppenmodul com2BUS 5-MGM C2 Rastnase Abmessungen (B×H×T) 91,5×70,5×23 mm Sabotagekontakt für den Gehäusedeckel... -
Seite 12: Meldergruppenmodul Com2Bus 5-Mgm C2 / Lötverteiler K30
Mechanischer Aufbau 8 .3 Meldergruppenmodul com2BUS 8 .4 Meldergruppenmodul com2BUS 5-MGM C2 / Lötverteiler K30 5-MGM C2 / LSA-Plus-Verteiler K30 Mechanischer Aufbau Meldergruppenmodul com2BUS 5-MGM C2 Aufputzmonta- Mechanischer Aufbau Meldergruppenmodul com2BUS 5-MGM C2 Aufputzmonta- ge mit Lötverteiler im Gehäusetyp K30 ge mit LSA-Plus-Verteiler im Gehäusetyp K30 Gehäuseunterteil K30 mit 6 Langlöchern zur Wandmon- Gehäuseunterteil K30 mit 6 Langlöchern zur Wandmon- tage tage... -
Seite 13: Meldergruppenmodul Com2Bus 5-Mgm C2 Up
Mechanischer Aufbau 8 .5 Meldergruppenmodul com2BUS 5-MGM C2 uP Mechanischer Aufbau Meldergruppenmodul com2BUS 5-MGM C2 uP Unterputz- montage Einbaurahmen aus Stahlblech zur Montage in Doppel- Gerätedose oder schweizer Doppel-Gerätedose Platine Meldergruppenmodul com2BUS 5-MGM C2 Haltenasen für Platine Sabotagekontakt für den Gehäusedeckel Gehäusedeckel Bohrungen für Doppel-Gerätedose Bohrungen für schweizer Doppel-Gerätedose Abmessungen Gehäusedeckel (B×H×T) 82×152×5 mm... -
Seite 14: Montage
Montage Montage Vorgehensweise bei der Demontage der Platinen im Gehäuse K20/K30 9 .1 Voraussetzungen an den Montageort Biegen Sie die Rastnase sehr vorsichtig (Bruchgefahr) Der Untergrund sollte eben sein, damit sich das Gehäuse- von der Platine weg. unterteil nicht verzieht. Heben Sie die Platine leicht an und fahren Sie diese aus 9 .2 Demontage der Platine(n) -
Seite 15: Montage Des Gehäusetyps K30
Montage 9 .4 Montage des Gehäusetyps K30 Vorgehensweise bei der Montage des Gehäuses K20 Zeichnen Sie die Bohrungen anhand der Maßzeichnung 150 mm Bohren Sie die Befestigungslöcher. Stecken Sie die Dübel in die Befestigungslöcher. 115 mm 95 mm 100 mm Drehen Sie die Schrauben in die Bohrungen und ziehen 4,5 mm Sie diese fest. -
Seite 16: Montage Des Unterputzgehäuses
Montage Vorgehensweise bei der Montage des Unterputzgehäuses Stecken Sie die Dübel in die Befestigungslöcher. Doppel-Gerätedose für Putzmontage Drehen Sie die Schrauben in die Bohrungen und ziehen Sie diese fest. Brechen Sie die benötigten Kabeleinführungen in der Doppel-Gerätedose aus, führen Sie das Kabel ein und Knipsen Sie die Platinen wieder lagerichtig in das Ge- putzen Sie die Doppel-Gerätedose ein. -
Seite 17: Anschlüsse Und Schnittstellen
Anschlüsse und Schnittstellen 10 Anschlüsse und Schnittstellen 10 .2 PTC-Sicherungen 10 .1 Position Bezeichnung Wert Absicherung von 0,4 A Versorgungsspannung Ausgang 0,4 A Versorgungsspannung Ausgang 0,4 A Versorgungsspannung Ausgang Ausgänge 0,4 A Versorgungsspannung Ausgang 0,4 A Versorgungsspannung Ausgang com2BUS 10 .3 Anschlussart Position Anschlüsse Meldergruppenmodul com2BUS 5-MGM C2 Die Anschlüsse sind als Federkraftklemmen ausgeführt. -
Seite 18: Anschlussbelegung
Anschlüsse und Schnittstellen 10 .4 Anschlussbelegung 10 .4 .1 Relaisausgang und Meldergruppen 1-2 (Bu1) Ö Relais Anschlussbelegung Relaisausgang und Meldergruppe 1-2 (Bu1) Klemme Funktion Technische Daten Ö Ausgang Frei parametrierbarer Relaisausgang Potenzialfreier Wechsler, belastbar bis 15 V maximal 1 A, bis 30 V maximal 0,5 A Eingang Frei parametrierbare Meldergruppe zum Anschluss von... -
Seite 19: Meldergruppen 3-5 (Bu2)
Anschlüsse und Schnittstellen 10 .4 .2 Meldergruppen 3-5 (Bu2) Anschlussbelegung Meldergruppe 3-5 (Bu2) Klemme Funktion Technische Daten Eingang Frei parametrierbare Meldergruppe zum Anschluss von Magnet- oder nicht rücksetzbar Schließblechkontakten Eingang Frei parametrierbare Meldergruppe zum Anschluss von Magnet- oder nicht rücksetzbar Schließblechkontakten Eingang Frei parametrierbare Meldergruppe zum Anschluss von Magnet- oder... -
Seite 20: Com2Bus-Schnittstelle (Bu3)
Anschlüsse und Schnittstellen 10 .4 .3 com2BUS-Schnittstelle (Bu3) Anschlussbelegung com2BUS Klemme Funktion Technische Daten +12 V Versorgung Stromversorgung 12 V DC/10 mA Schnittstelle RS485-Datenschnittstelle Kabellänge A-B-Anschluss bis zu 1000 m... -
Seite 21: Ausgänge Sp1/Sp2 Und 12-V-Versorgung (Bu5)
Anschlüsse und Schnittstellen 10 .4 .4 Ausgänge SP1/SP2 und 12-V-Versorgung (Bu5) +12 V Anschlussbelegung SP1/SP2 und 12-V-Versorgung (Bu5) Klemme Funktion Technische Daten Ausgang Frei parametrierbarer Ausgang 12-V-schaltender Transistorausgang, belastbar maximal 300 mA Ausgang Frei parametrierbarer Ausgang 12-V-schaltender Transistorausgang, belastbar maximal 300 mA +12 V Versor- Versorgungspannung für externe Komponenten... -
Seite 22: Transistorausgänge Ld1/Ld2/Su (Bu6)
Anschlüsse und Schnittstellen 10 .4 .5 Transistorausgänge LD1/LD2/Su (Bu6) Anschlussbelegung Schnittstelle Daten/Ausgänge LD1/LD2/Su (Bu6) Klemme Funktion Technische Daten Ausgang Frei parametrierbarer Ausgang 12-V-schaltender Transistorausgang, belastbar maximal 300 mA Ausgang Frei parametrierbarer Ausgang 12-V-schaltender Transistorausgang, belastbar maximal 300 mA Ausgang Frei parametrierbarer Ausgang 12-V-schaltender Transistorausgang, belastbar maximal 300 mA GND-Potenzial GND-Potenzial für die Transistorausgänge... -
Seite 23: Installation
Installationsleitungen dienen ausbrechbare Bereiche (dünnere te von 0,14 bis 1,5 mm² geeignet. Für feindrähtige Leitungen Wandung) an den Gehäuseseiten. empfiehlt TELENOT die Verwendung von Adernendhülsen. Wenn möglich, sollte pro Klemme nur ein Draht eingeführt werden. Wenn Sie die Verlegungsvorgaben nicht beachten, kön- nen massive Störungen und Falschalarme entstehen. -
Seite 24: Meldergruppeneingänge Mg1-5
Installation 11 .2 .6 Meldergruppeneingänge MG1-5 Meldergruppeneingang MG1 (rücksetzbar) An diesem Eingang können Sie unterschiedliche Melder an- schließen. Achtung Da nur dieser Eingang eine Rücksetzfunktion besitzt, müssen Gefahr durch Spannung! Passive Glasbruchsensoren (GBS) an diesem angeschlossen Ein Anlegen von Spannung kann zur Zerstörung des werden (beim Rücksetzen wird die Spannungsversorgung der Gerätes führen. -
Seite 25: Sabotagekontakt (Dk)
Installation Meldergruppeneingänge MG 2-5 (keine Rücksetzfunktion) 11 .2 .7 Sabotagekontakt (DK) An diesen Eingängen können Sie unterschiedliche Melder an- +5 V schließen. Sie können Melder, die keine Rücksetzfunktion benötigen (z. B. Magnetkontakte), an diesen Eingängen betreiben. 100k +12 V Melder Schema Sabotagekontakt z . B . -
Seite 26: Com2Bus
Installation 11 .2 .8 com2BUS Das Meldergruppenmodul com2BUS 5-MGM C2 muss für eine sichere Funktion mit dem passenden Leitungsquerschnitt ange- schlossen werden. Wenn der Leitungsquerschnitt einer einzel- Das Meldergruppenmodul com2BUS 5-MGM C2 wird über den nen Ader (Durchmesser 0,6 oder 0,8 mm) nicht ausreicht, kann com2BUS-Anschluss mit der EMZ hiplex verbunden. - Seite 27 Installation Berechnungsbeispiel für die Adernanzahl der Versorgungsleitung Vorgabe: Leitungslänge: L= 400 m => 2 × L = 800 m für Zuleitung und Rückleitung Maximale Stromaufnahme der Komponente: I = 100 mA Mindestbetriebsspannung der Komponente: U = 9 V Bmin Versorgungsspannung der Zentrale: U = 13,65 V, U = 10,5 V ZNormal...
-
Seite 28: Versorgungsausgang +12 V
Installation 11 .2 .9 Versorgungsausgang +12 V 11 .2 .10 Relaisausgang +12-V-Versorgungsspannung für externe Verbraucher Lötfläche Ö +12 V 100n Anschlussschema 12-V-Versorgungsspannung Anschlussschema Relaisausgang Potenzialfreier Wechsler belastbar: bis 15 V maximal 1 A, bis 30 V maximal 0,5 A... -
Seite 29: Parametrierung
Parametrierung 12 Parametrierung 12 .2 Möglichkeiten der Parametrierung 12 .1 Notwendige Hilfsmittel zur Parametrierung Die Parametrierung ist vor Ort oder aus der Ferne möglich. Details hierzu finden Sie in der Technischen Beschreibung der Das Meldergruppenmodul com2BUS 5-MGM C2 wird mit der EMZ hiplex. Parametriersoftware „hipas“... -
Seite 30: Inbetriebnahme
Inbetriebnahme 13 Inbetriebnahme Einstellung Steckbrücke J1, Schalter S2 13 .1 Einstellung der com2BUS-Adresse Adresse Schalter S2 Das Meldergruppenmodul com2BUS 5-MGM C2 ist mit der EMZ hiplex über den com2BUS verbunden. Jedes Meldergruppen- offen modul muss über eine separate com2BUS-Adresse verfügen. Es offen dürfen keine Meldergruppenmodule mit identischen Adressen offen... -
Seite 31: Testmöglichkeiten
Inbetriebnahme 13 .2 Testmöglichkeiten 13 .2 .1 Fehlersuche Eine Fehlersuche ist mit Hilfe des Meldungsspeichers im Bedienteil, der com2BUS-Diagnose (Errichtermenü im Bedienteil) und dem Ereignisspeicher der EMZ hiplex möglich (Details hierzu finden Sie in der Technischen Beschreibung der EMZ hiplex und in der Hilfe der Parametriersoftware hipas). -
Seite 32: Wartung Und Service
Details zur Inspektion und Wartung laut VdS finden Sie Die neueste Version der Firmware des Meldergruppen- in der VdS 2311. moduls com2BUS können Sie über die TELENOT-Home- page www.telenot.com kostenlos downloaden, wenn Sie bei TELENOT registriert sind. Laden Sie sich das Firmware-File des Meldergruppenmo- duls com2BUS herunter (comlock410_X_Y.exe). -
Seite 33: Checkliste Wartungsarbeiten
Wartung und Service 14 .2 .2 Checkliste Wartungsarbeiten Starten Sie das Firmware-File (comlock410_X_Y.exe) und tragen Sie die verwendete COM-Schnittstelle des Computers ein. Nr . Tätigkeit durchge- führt Lesen Sie Parametrierung, Ereignisspeicher und Langzeitspeicher der EMZ aus und speichern Sie die Daten. Prüfen Sie das Meldergruppenmodul com2BUS auf Beschädigung und Verschmutzung. -
Seite 34: Demontage Und Entsorgung
Entsorgung Elektro- und Elektronikteile zum Recycling geben oder an zuführen. Vor der Demontage müssen Sie das Produkt außer TELENOT zurückschicken Betrieb nehmen. Das Produkt unterliegt der gültigen EU-Richtlinie WEEE Gerät ausschalten und gegen Wiedereinschalten sichern (Waste of Electrical and Electronic Equipment). -
Seite 35: Technische Daten
Technische Daten 16 Technische Daten Merkmal Wert Betriebsspannung 12 V DC (10,2 V bis 15 V DC) Stromaufnahme in ca. 10 mA; Für die Gesamtstromaufnahme ist zusätzlich die Stromaufnahme der angeschlossenen Ruhe Komponenten zu beachten (z. B. Leser, Sperrelement) Eingänge Über 4 kΩ an U (Keine Spannung anlegen!); Signallänge mindestens 200 ms Ausgänge 5 Transistorausgänge 12-V-schaltend, belastbar maximal 300 mA 1 Relaisausgang potenzialfrei (Wechsler), belastbar bis 15 V maximal 1 A, bis 30 V maximal 0,5 A... - Seite 36 Technische Daten Merkmal Wert Farbe Verkehrsweiß RAL 9016 Material Kunststoff ABS Gewicht Meldergruppenmodul com2BUS 5-MGM C2 200 g Aufputzmontage im Gehäusetyp K20 Meldergruppenmodul com2BUS 5-MGM C2 290 g Aufputzmontage mit Verteiler im Gehäusetyp K30 Meldergruppenmodule com2BUS Unterputzmontage 290 g Anerkennung VdS-Klasse C G 117036 Artikelnummern Meldergruppenmodul com2BUS 5-MGM C2 EMZ 100075543...
- Seite 37 EG-Konformitätserklärung Dieses Zeichen bestätigt die Konformität des Produktes mit den dazu geltenden EU-Richtlinien. Eine EG-Konformitätserklärung stellt Ihnen TELENOT auf der TELENOT-Homepage zum kostenlosen Download zur Verfügung (Registrierung notwendig).
- Seite 40 Technische Änderungen vorbehalten...
