Anschlüsse und Schnittstellen

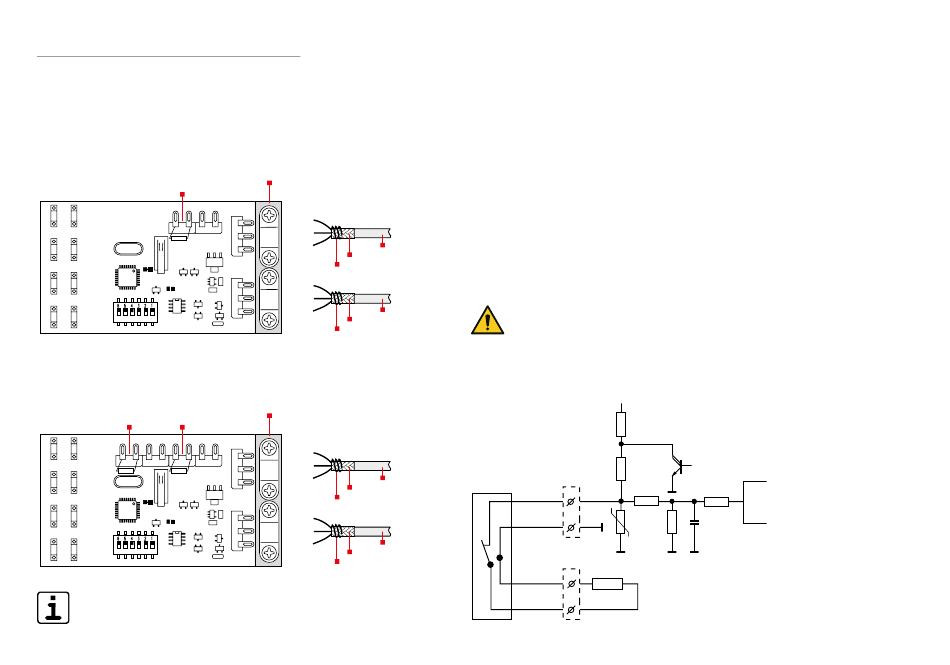

7 Anschlüsse und Schnittstellen
Platine 1-MGMV
für Z-Verdrahtung
mit integrierten
Abschlusswiderständen
MG1
ST5 ST6
Sabotage-
schalter
Lötösen
S1
ON
Platine 2-MGMV
für Z-Verdrahtung
mit integrierten
Abschlusswiderständen
MG2 MG1
ST3 ST4 ST5 ST6
Sabotage-
schalter
Lötösen
S1
ON
Leitungen des Typs J-Y(St)Y verwenden!
10
Schirmfläche
ST2
GND
BUS-1
Daten
+12 V
Mantel
Schirmfolie
Beidraht
ST1
GND BUS-1
Daten
+12 V
Mantel
Schirmfolie
Beidraht
Schirmfläche
ST2
GND
BUS-1
Daten
+12 V
Mantel
Schirmfolie
Beidraht
ST1
GND BUS-1
Daten
+12 V
Mantel
Schirmfolie
Beidraht
Eingang MGx
An den Meldergruppen-Eingang MGx können bis zu 20 Kon-
takte oder 3 passive Glasbruchmelder angeschlossen werden.
Dieser Eingang ist rücksetzbar. Der 3-s-Rücksetzimpuls wird nur
ausgeführt, wenn der Eingang auf GND gebrückt ist (Glas-
bruchmelder aktiviert). Während der Rücksetzzeit ergibt sich
ein erhöhter Stromverbrauch von 13 mA, der für die Leiterquer-
schnittsberechnung berücksichtigt werden muss.
Zur Aktivierung eines Eingangs ist eine Mindestsignallänge von
200 ms notwendig.
Keine Spannung an den Eingang MGx anlegen!
Magnetkontakt angeschlossen an Meldergruppe x in Z-Verdrah-
tung
+12 V
1k
3k
ST6/4
MK
1
MGx
2
ST5/3
12k1
1
2
rücksetzen
A/D
