Montage
9
Montage
9 .1
Voraussetzungen an den Montageort
Der Untergrund sollte eben sein, damit sich das Gehäuse-
unterteil nicht verzieht.
9 .2
Demontage der Platine(n)
Öffnen Sie das Gehäuse durch Herausdrehen der Gehäuse-
schrauben (K20: 2, K30: 4).
Bevor das Gehäuse montiert werden kann, müssen Sie die Plati-
ne (Gehäuse K20) oder die Platinen (Gehäuse K30) entfernen.

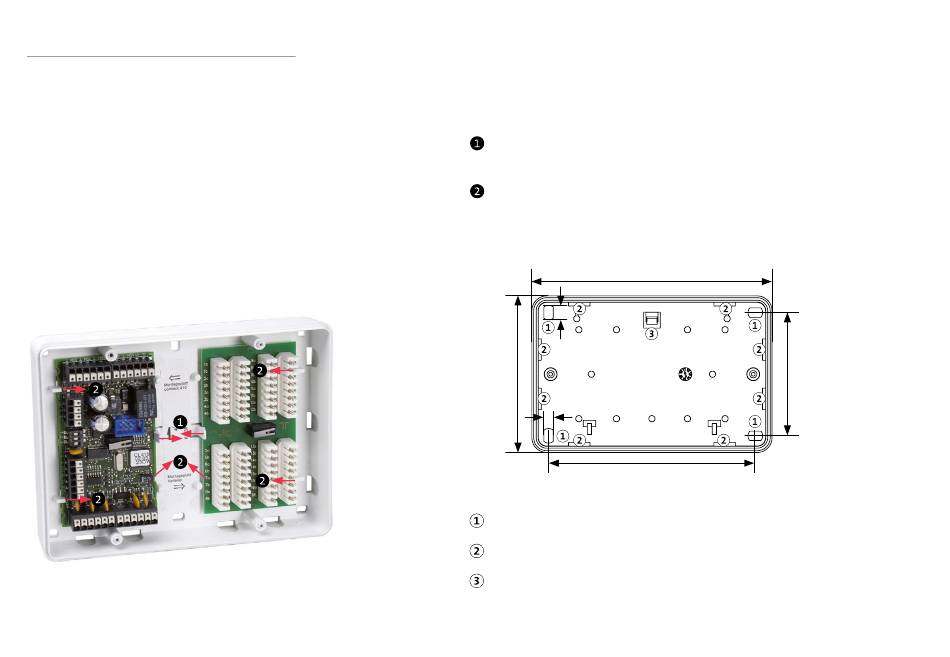

Demontage der Platinen: Beispiel Gehäuse K30
14
Vorgehensweise bei der Demontage der Platinen im Gehäuse
K20/K30
Biegen Sie die Rastnase sehr vorsichtig (Bruchgefahr)
von der Platine weg.
Heben Sie die Platine leicht an und fahren Sie diese aus
den Haltestegen.
9 .3
Montage des Gehäusetyps K20
115 mm
Ø 7 mm
75 mm
4,5 mm
99 mm
Maßzeichnung Gehäuseunterteil K20
Befestigungsbohrungen
Kabeleinführungen
Rastnase zur Platinenbefestigung
59 mm
