5
Mechanischer Aufbau
Das Meldergruppenmodul 1-MGMV ist erhältlich als:
1-MGMV aP Gehäusetyp K20 und zusätzlichen 8 Lötfahnen
Das Meldergruppenmodul 2-MGMV ist in zwei Ausführungen
erhältlich:
2-MGMV aP Gehäusetyp K20 und zusätzlichen 8 Lötfahnen
2-MGMV im uP-Gehäuse und zusätzlichen 8 Lötfahnen
1-/2-MGMV aP
Die Meldergruppenmodule in der Aufputz-Ausführung sind in
einem weißen Kunststoffgehäuse mit Sabotageschalter einge-
baut. Für die Montage an der Wand befinden sich 4 Bohrlöcher
und Öffnungen zur Kabeldurchführung im Gehäuseunterteil.
2-MGMV uP
Das Meldergruppenmodul in der Unterputz-Ausführung besteht
aus der Platine mit Sabotageschalter, einem Einbaurahmen und
einem Kunststoffgehäusedeckel. Die Unterputz-Ausführung ist
für den Einbau in Doppel-Gerätedosen sowohl für Putzmontage
bei massiven Mauerwerk als auch für Hohlwandmontage in
Leichtbauwänden geeignet.
Installationsleitungen sollten nicht über die Platine
geführt werden, um Einkopplungen von Störsignalen so
gering wie möglich zu halten.
6
Montage
6 .1

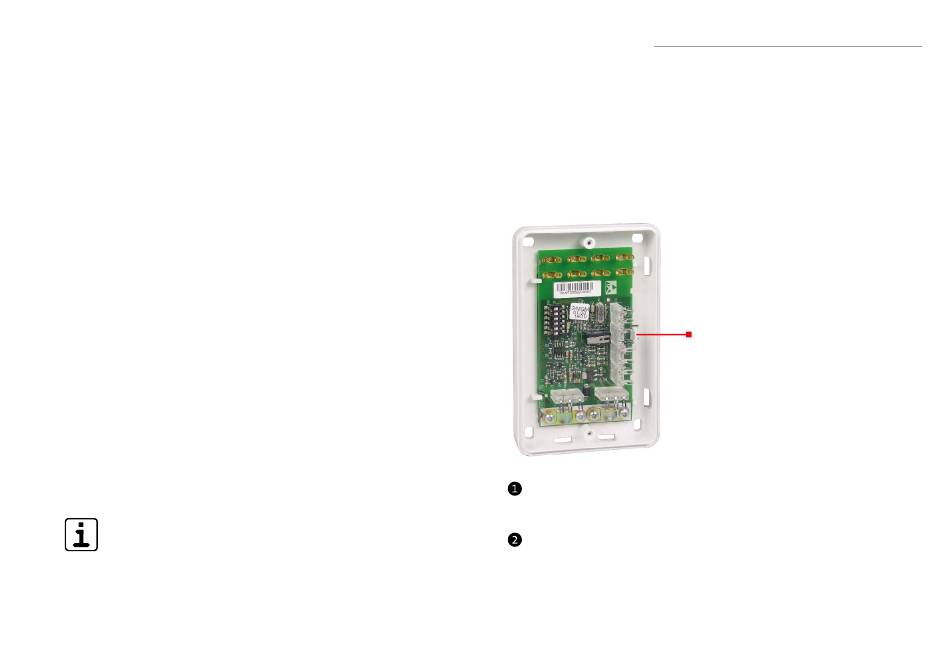

Demontage der Platine
Öffnen Sie das Gehäuse durch Herausdrehen der Gehäuse-
schrauben (2×).
Zur Montage des Gehäuses können Sie die Platine entfernen.
Biegen Sie die Rastnase sehr vorsichtig (Bruchgefahr) von
der Platine weg.
Heben Sie die Platine leicht an und schieben Sie diese aus
den Haltestegen.
Mechanischer Aufbau
Rastnase
7
