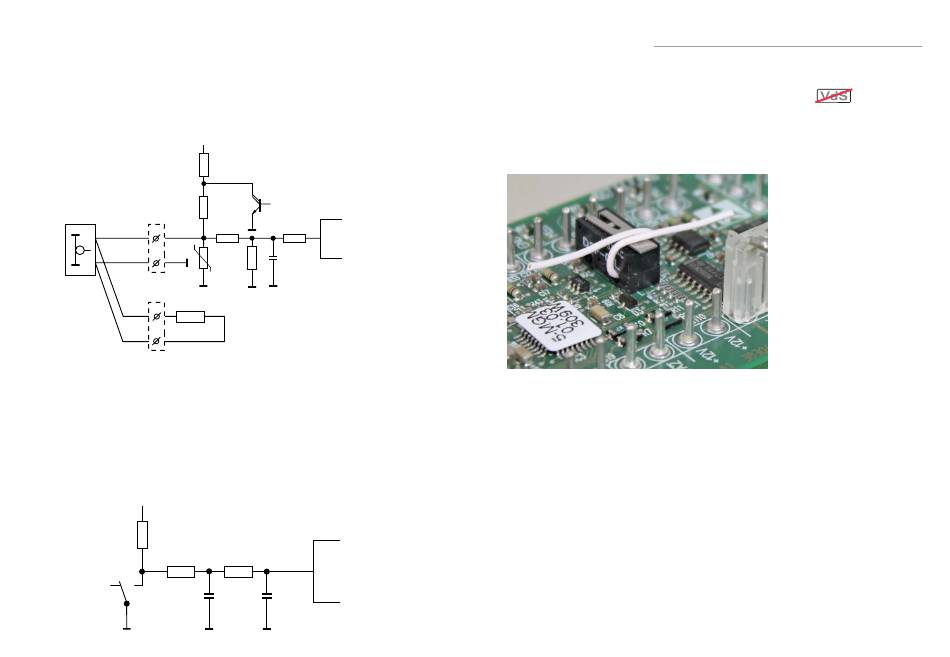

Glasbruchsensor angeschlossen an Meldergruppe x in
Z-Verdrahtung
+12 V
1k
GBS
3k
ST6/4
1
MGx
2
ST5/3
12k1
1
2
Interner Sabotageschalter
Bei geöffnetem Sabotageschalter sind die Meldergruppenein-
gänge außer Funktion und befinden sich in Stellung „Alarm",
unabhängig ob die Meldergruppen abgeschlossen sind. Erst mit
geschlossenem Sabotageschalter sind die Meldergruppenein-
gänge wieder in Funktion.
+5 V
100k
Sabotage-
schalter
rücksetzen
A/D
A/D
--> für Servicezwecke/Inbetriebnahme
Sabotageschalter z. B. mit einem dünnen Draht geschlossen
halten
