4 Druckaufnehmer PT-RF

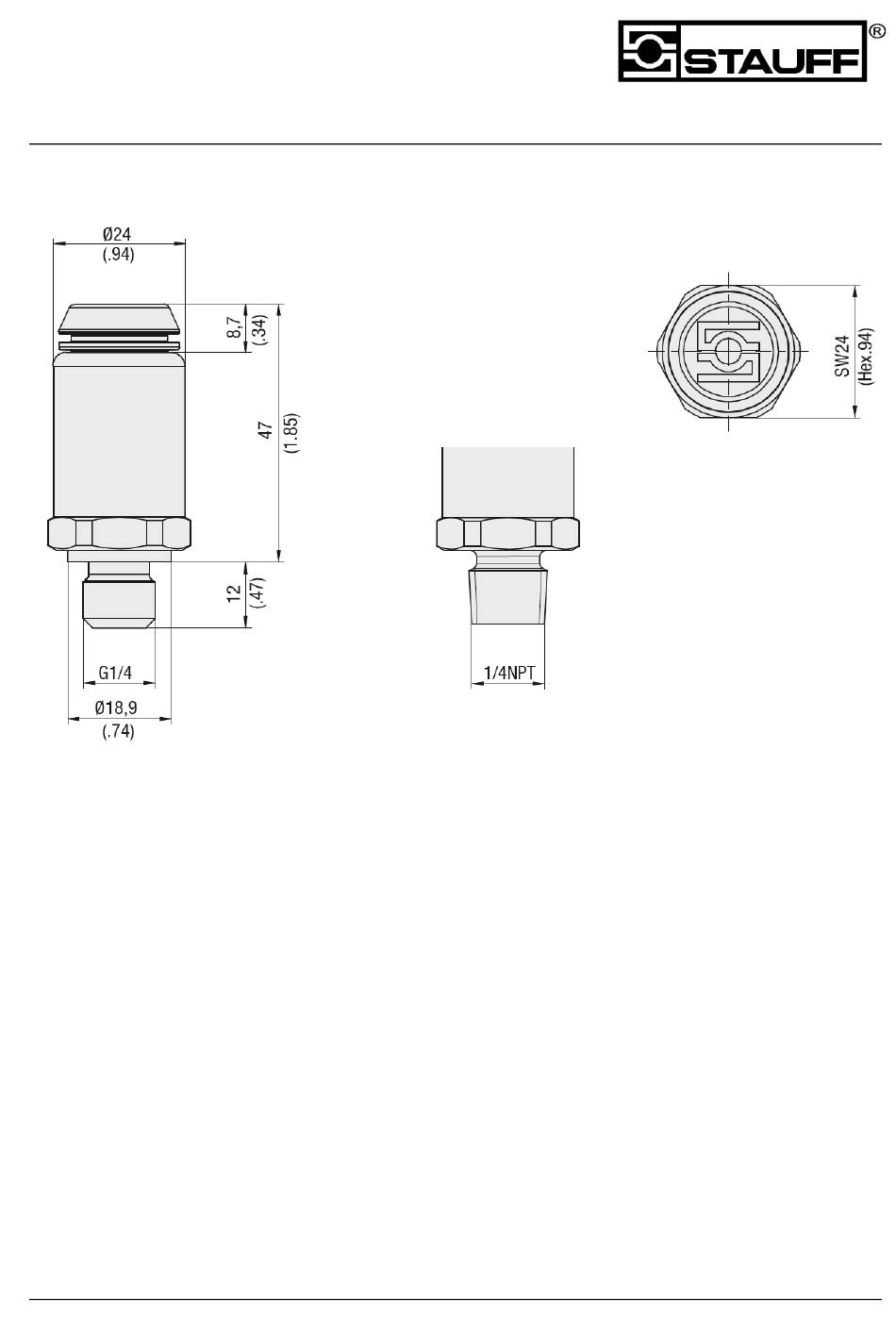

Prozessanschluss G1/4 (B04) Prozessanschluss 1/4NPT (N04)

4.1 Montage der Druckaufnehmer

Der Druckaufnehmer besitzt je nach Ausführung einen G1/4- oder 1/4NPT-
Prozessanschluss.
Der Druckaufnehmer muss entsprechend dieser Anschlüsse verbaut
werden.
Es sollte darauf geachtet werden, dass oberhalb der Kunststoffkappe
genügend Platz zur Verfügung ist damit mit dem Lesegerät Reader-PT-RF
entsprechend ausgelesen werden kann.
Die Umgebungstemperatur darf von + 85 °C / +185 °F nicht überschreiten.
Bedienungsanleitung PT-RF V1.3 Seite 10 von 30
